公布日：2024.05.07
申请日：2024.03.11
分类号：B01D21/24(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I
摘要
本发明公开了一种污水处理的沉淀池用的扰流装置，涉及污水处理领域，包括底座、通过支柱连接在底座顶部的顶板，所述底座与顶板之间固定安装有若干组扰流板，所述扰流板的形状为十字状，所述扰流板的外部设置有清洁机构；所述清洁机构包括设置在扰流板外部的弹性膜，所述弹性膜靠近扰流板一侧的中部固定连接有胶膜，所述胶膜与弹性膜之间形成有膨胀腔，所述扰流板通过其中一组对称端与胶膜局部固定连接。该污水处理的沉淀池用的扰流装置，通过清洁机构的使用，可以在弹性膜膨胀过程中驱动套设在其外部的清理环绳自行进行位置移动，并在弹性膜膨胀过程中对其表面所附着的杂质进行清理，从而使得扰流板的清洁效果更好。
权利要求书

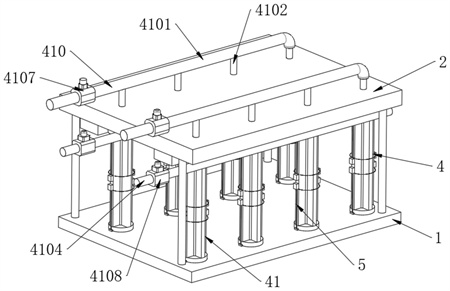

1.一种污水处理的沉淀池用的扰流装置，包括底座(1)、通过支柱连接在底座(1)顶部的顶板(2)，其特征在于，所述底座(1)与顶板(2)之间固定安装有若干组扰流板(3)，所述扰流板(3)的形状为十字状，所述扰流板(3)的外部设置有清洁机构(4)；所述清洁机构(4)包括设置在扰流板(3)外部的弹性膜(41)，所述弹性膜(41)靠近扰流板(3)一侧的中部固定连接有胶膜(42)，所述胶膜(42)与弹性膜(41)之间形成有膨胀腔(43)，所述扰流板(3)通过其中一组对称端与胶膜(42)局部固定连接，所述弹性膜(41)与扰流板(3)表面之间形成有控压腔(44)，所述弹性膜(41)外部两侧的上下两端对称固定连接有连接座(45)，所述连接座(45)的内部开设有工作腔，所述工作腔的内侧面转动连接有线轮(46)，所述线轮(46)与工作腔内壁之间固定安装有扭簧(47)，所述线轮(46)的外部收卷有牵引丝线(48)，所述牵引丝线(48)的非收卷端固定连接有清理环绳(49)，所述清理环绳(49)套设在扰流板(3)表面，所述扰流板(3)的外部设置有控制组件(410)，所述扰流板(3)的外部设置有辅助组件(411)；所述控制组件(410)用于向膨胀腔(43)充入液体或将膨胀腔(43)内部液体抽出；所述辅助组件(411)用于对驱动膨胀后的弹性膜(41)进行状态复位；所述膨胀腔(43)内部充水致使弹性膜(41)形变时，形变过程中的弹性膜(41)可驱动两侧清理环绳(49)向相互远离的方向移动。
2.根据权利要求1所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述控制组件(410)包括固定安装在顶板(2)顶部的若干进水管(4101)，所述进水管(4101)的底部固定连通有若干第一短管(4102)，所述第一短管(4102)的底部固定连通有第一导管(4103)，所述顶板(2)的侧面固定安装有抽水管(4104)，所述抽水管(4104)的外部固定连通有若干第二短管(4105)，所述第二短管(4105)的外部固定连通有第二导管(4106)，所述进水管(4101)的外部安装有第一控制阀(4107)，所述抽水管(4104)的外部安装有第二控制阀(4108)。
3.根据权利要求2所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述进水管(4101)以及抽水管(4104)的数量均与扰流板(3)的组数一致，所述第一导管(4103)与控压腔(44)的一端固定连通，所述第二导管(4106)与控压腔(44)的另一端固定连通。
4.根据权利要求3所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述辅助组件(411)包括固定安装在顶板(2)底部的控制盒(4111)，所述控制盒(4111)的内部开设有延伸至顶板(2)内部的控制腔(4112)，所述控制腔(4112)的底部固定连接有挤压弹簧(4113)，所述挤压弹簧(4113)的顶部固定连接有控压板(4114)，所述扰流板(3)的内部开设有空腔(4115)，所述扰流板(3)的内部开设有连通空腔(4115)与控压腔(44)的通槽(4116)，所述顶板(2)的内部固定连接有连通控制腔(4112)与空腔(4115)的导通管(4117)。
5.根据权利要求4所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述清理环绳(49)由非弹性绳体材料制成，且所述清理环绳(49)的尺寸值与扰流板(3)相适配。
6.根据权利要求5所述的一种污水处理的沉淀池用的扰流装置，其特征在于，上下两个所述连接座(45)分别分布在胶膜(42)与弹性膜(41)连接处的上下两端，且所述连接座(45)通过底部相互远离的一端局部与弹性膜(41)表面固定连接。
7.根据权利要求6所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述工作腔的内壁固定连接有导向杆，所述连接座(45)的内部开设有线槽，所述导向杆的位置与线槽相适配，所述牵引丝线(48)的非收卷端依次穿过导向杆远离线轮(46)一侧以及线槽与清理环绳(49)连接。
8.根据权利要求7所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述弹性膜(41)的外部设置有辅助机构(5)，所述辅助机构(5)包括固定连接在弹性膜(41)表面的固定座(51)，所述固定座(51)的数量以及位置均与连接座(45)相对应，所述连接座(45)与固定座(51)之间固定连接有胶质带(52)，所述胶质带(52)的底部开设有导向槽(53)，所述导向槽(53)的内侧面滑动连接有导向块(54)，所述导向块(54)的底部固定连接有环套(55)，所述清理环绳(49)的外部固定连接有连接套(56)。
9.根据权利要求8所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述连接套(56)转动连接在环套(55)的内侧面，所述清理环绳(49)与连接套(56)表面固定连接，且所述环套(55)表面开设有与牵引丝线(48)相适配的环槽。
10.根据权利要求9所述的一种污水处理的沉淀池用的扰流装置，其特征在于，所述导向槽(53)的横截面形状为T字状，所述导向块(54)的形状与尺寸规格均与导向槽(53)相适配，且所述导向块(54)远离环套(55)的一侧与导向槽(53)的内壁间隔设置。
发明内容
本发明的目的是提供一种污水处理的沉淀池用的扰流装置，以解决现有技术中的上述不足之处。
为了实现上述目的，本发明提供如下技术方案：一种污水处理的沉淀池用的扰流装置，包括底座、通过支柱连接在底座顶部的顶板，所述底座与顶板之间固定安装有若干组扰流板，所述扰流板的形状为十字状，所述扰流板的外部设置有清洁机构；所述清洁机构包括设置在扰流板外部的弹性膜，所述弹性膜靠近扰流板一侧的中部固定连接有胶膜，所述胶膜与弹性膜之间形成有膨胀腔，所述扰流板通过其中一组对称端与胶膜局部固定连接，所述弹性膜与扰流板表面之间形成有控压腔，所述弹性膜外部两侧的上下两端对称固定连接有连接座，所述连接座的内部开设有工作腔，所述工作腔的内侧面转动连接有线轮，所述线轮与工作腔内壁之间固定安装有扭簧，所述线轮的外部收卷有牵引丝线，所述牵引丝线的非收卷端固定连接有清理环绳，所述清理环绳套设在扰流板表面，所述扰流板的外部设置有控制组件，所述扰流板的外部设置有辅助组件；所述控制组件用于向膨胀腔充入液体或将膨胀腔内部液体抽出；所述辅助组件用于对驱动膨胀后的弹性膜进行状态复位；所述膨胀腔内部充水致使弹性膜形变时，形变过程中的弹性膜可驱动两侧清理环绳向相互远离的方向移动。
进一步的，所述控制组件包括固定安装在顶板顶部的若干进水管，所述进水管的底部固定连通有若干第一短管，所述第一短管的底部固定连通有第一导管，所述顶板的侧面固定安装有抽水管，所述抽水管的外部固定连通有若干第二短管，所述第二短管的外部固定连通有第二导管，所述进水管的外部安装有第一控制阀，所述抽水管的外部安装有第二控制阀。
进一步的，所述进水管以及抽水管的数量均与扰流板的组数一致，所述第一导管与控压腔的一端固定连通，所述第二导管与控压腔的另一端固定连通。
进一步的，所述辅助组件包括固定安装在顶板底部的控制盒，所述控制盒的内部开设有延伸至顶板内部的控制腔，所述控制腔的底部固定连接有挤压弹簧，所述挤压弹簧的顶部固定连接有控压板，所述扰流板的内部开设有空腔，所述扰流板的内部开设有连通空腔与控压腔的通槽，所述顶板的内部固定连接有连通控制腔与空腔的导通管。
进一步的，所述清理环绳由非弹性绳体材料制成，且所述清理环绳的尺寸值与扰流板相适配。
进一步的，上下两个所述连接座分别分布在胶膜与弹性膜连接处的上下两端，且所述连接座通过底部相互远离的一端局部与弹性膜表面固定连接。
进一步的，所述工作腔的内壁固定连接有导向杆，所述连接座的内部开设有线槽，所述导向杆的位置与线槽相适配，所述牵引丝线的非收卷端依次穿过导向杆远离线轮一侧以及线槽与清理环绳连接。
进一步的，所述弹性膜的外部设置有辅助机构，所述辅助机构包括固定连接在弹性膜表面的固定座，所述固定座的数量以及位置均与连接座相对应，所述连接座与固定座之间固定连接有胶质带，所述胶质带的底部开设有导向槽，所述导向槽的内侧面滑动连接有导向块，所述导向块的底部固定连接有环套，所述清理环绳的外部固定连接有连接套。
进一步的，所述连接套转动连接在环套的内侧面，所述清理环绳与连接套表面固定连接，且所述环套表面开设有与牵引丝线相适配的环槽。
进一步的，所述导向槽的横截面形状为T字状，所述导向块的形状与尺寸规格均与导向槽相适配，且所述导向块远离环套的一侧与导向槽的内壁间隔设置。
与现有技术相比，本发明提供的一种污水处理的沉淀池用的扰流装置，具备以下有益效果：1、该污水处理的沉淀池用的扰流装置，通过清洁机构的使用，可以在弹性膜膨胀过程中驱动套设在其外部的清理环绳自行进行位置移动，并在弹性膜膨胀过程中对其表面所附着的杂质进行清理，从而使得扰流板的清洁效果更好。
2、该污水处理的沉淀池用的扰流装置，通过辅助机构的使用，可以在弹性膜表面杂质清除过程中对清理环绳的运动进行稳定导向，使其可以平稳且高效的对弹性膜表面所附着的杂质进行清除。
（发明人：黄晓艳）
