公布日：2024.05.07
申请日：2024.02.26
分类号：B01D36/04(2006.01)I;B01D33/333(2006.01)I;B01D33/35(2006.01)I;B01D33/37(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I;C02F1/00(2023.01)I
摘要
本发明属于污水处理技术领域，提供了一种自维护污水处理一体化设备及其污水处理方法，其中一种自维护污水处理一体化设备，包括预处理箱、沉淀箱以及收集箱，所述收集箱中转动连接有一号传动辊，所述一号传动辊连接有电机，所述预处理箱中设置有二号传动辊，所述一号传动辊与二号传动辊之间设置有传送带，所述二号传动辊与预处理箱内壁之间设置有调节组件。一种自维护污水处理一体化设备，过滤板以及过滤网口对污水中的污染物进行过滤并传送，在挡杆、过滤板以及过滤网口的共同作用下，对污水中不同体积的污染物进行充分过滤并推送、收集。
权利要求书

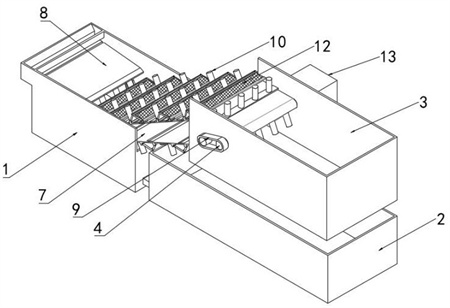

1.一种自维护污水处理一体化设备，包括预处理箱（1）、沉淀箱（2）以及收集箱（3），其特征在于，所述收集箱（3）中转动连接有一号传动辊（4），所述一号传动辊（4）连接有电机（13），所述预处理箱（1）中设置有二号传动辊（5），所述一号传动辊（4）与二号传动辊（5）之间设置有传送带（7），所述二号传动辊（5）与预处理箱（1）内壁之间设置有调节组件（6），所述调节组件（6）能够带动二号传动辊（5）移动；所述传送带（7）上间隔设置有多排挡杆（10），且每排挡杆（10）一侧均设置有引流板（11），所述引流板（11）通过弹性扭簧与传送带（7）转动连接，所述引流板（11）转动连接有过滤板（12），所述过滤板（12）的一端与传送带（7）滑动连接，所述过滤板（12）与引流板（11）之间的传送带（7）上设置有过滤网口（14）；所述传送带（7）一侧设置有导向组件（8），所述导向组件（8）能够将污水向传送带（7）处导送；调控系统，当导向组件（8）上污水流量较大时或者污染物堆积时，调控系统能够控制调节组件（6）、导向组件（8）以及电机（13），增加传送带（7）对污染物的过滤和输送效率。
2.根据权利要求1所述的自维护污水处理一体化设备，其特征在于，所述调节组件（6）包括弧形导轨（61）、滑动座（62）以及电动驱动件（63）；所述弧形导轨（61）设置在预处理箱（1）的内壁上，所述弧形导轨（61）以一号传动辊（4）的中心为圆心，所述滑动座（62）滑动连接在弧形导轨（61）中，所述电动驱动件（63）的固定端与预处理箱（1）的内壁固定连接，所述电动驱动件（63）的伸缩端与滑动座（62）转动连接，所述二号传动辊（5）与滑动座（62）转动连接。
3.根据权利要求1所述的自维护污水处理一体化设备，其特征在于，所述导向组件（8）包括导流板（81）以及电动支撑座（82），所述导流板（81）的一端与预处理箱（1）的内壁转动连接，所述电动支撑座（82）的固定端与预处理箱（1）的内壁固定连接，且所述电动支撑座（82）的伸缩端与导流板（81）抵接。
4.根据权利要求1所述的自维护污水处理一体化设备，其特征在于，所述收集箱（3）内壁转动连接有凸轮（15），所述凸轮（15）与一号传动辊（4）之间设置有带传动副（9）。
5.根据权利要求1所述的自维护污水处理一体化设备，其特征在于，所述过滤网口（14）的孔径小于过滤板（12）的孔径。
6.根据权利要求3所述的自维护污水处理一体化设备，其特征在于，所述调控系统包括：监控模块，用于对导流板（81）受到的外部压力信息进行监控并获取；处理模块，用于接收监控模块中当前时刻的压力信息并形成判断信息；控制模块，用于接收判断信息并根据判断信息对调节组件（6）、导向组件（8）以及电机（13）进行控制。
7.根据权利要求1所述的自维护污水处理一体化设备，其特征在于，所述监控模块为重力感应器，所述重力感应器设置在电动支撑座（82）的伸缩端。
8.一种污水处理方法，应用于权利要求1-7任一所述的自维护污水处理一体化设备，其特征在于，包括以下步骤：步骤S1：当污水进入到预处理箱（1）中，导向组件（8）将污水导入到传送带（7）处，此时污水依次通过过滤板（12）以及过滤网口（14），之后进入到收集箱（3）中；步骤S2：当污水在水流的作用下接触到传送带（7）时，电机（13）带动一号传动辊（4）转动，一号传动辊（4）与二号传动辊（5）带动传送带（7）移动，在传送带（7）的带动下，挡杆（10）对体积较大的污染物进行拦截并向收集箱（3）中推送，此时其余体积较小的污染物向过滤板（12）处堆积，过滤板（12）以及过滤网口（14）对污水中的污染物进行过滤并传送，在挡杆（10）、过滤板（12）以及过滤网口（14）的共同作用下，对污水中不同体积的污染物进行充分过滤并推送、收集；步骤S3：当污水排量持续增加时或者污水中的污染物持续增加时，调控系统能够控制调节组件（6）、导向组件（8）以及电机（13），进一步增加传送带（7）对污染物的过滤和输送效率。
发明内容
本发明的目的在于提供一种自维护污水处理一体化设备及其污水处理方法，旨在解决现有技术中污水预处理时污染物容易堆积，不易排出的技术问题。
本发明是这样实现的，一种自维护污水处理一体化设备，包括预处理箱、沉淀箱以及收集箱，所述预处理箱与沉淀箱连通，所述收集箱中转动连接有一号传动辊，所述一号传动辊连接有电机，所述预处理箱中设置有二号传动辊，所述一号传动辊与二号传动辊之间设置有传送带，所述二号传动辊与预处理箱内壁之间设置有调节组件，所述调节组件能够带动二号传动辊移动；所述传送带上间隔设置有多排挡杆，且每排挡杆一侧均设置有引流板，所述引流板通过弹性扭簧与传送带转动连接，所述引流板转动连接有过滤板，所述过滤板的一端与传送带滑动连接，所述过滤板与引流板之间的传送带上设置有过滤网口；所述传送带一侧设置有导向组件，所述导向组件能够将污水向传送带处导送；调控系统，当导向组件上污水流量较大时或者污染物堆积时，调控系统能够控制调节组件、导向组件以及电机，增加传送带对污染物的过滤和输送效率。
进一步的技术方案：所述调节组件包括弧形导轨、滑动座以及电动驱动件；所述弧形导轨设置在预处理箱的内壁上，所述弧形导轨以一号传动辊的中心为圆心，所述滑动座滑动连接在弧形导轨中，所述电动驱动件的固定端与预处理箱的内壁固定连接，所述电动驱动件的伸缩端与滑动座转动连接，所述二号传动辊与滑动座转动连接。
进一步的技术方案：所述导向组件包括导流板以及电动支撑座，所述导流板的一端与预处理箱的内壁转动连接，所述电动支撑座的固定端与预处理箱的内壁固定连接，且所述电动支撑座的伸缩端与导流板抵接。
进一步的技术方案：所述收集箱内壁转动连接有凸轮，所述凸轮与一号传动辊之间设置有带传动副。进一步的技术方案：所述过滤网口的孔径小于过滤板的孔径。
进一步的技术方案：所述调控系统包括：监控模块，用于对导流板受到的外部压力信息进行监控并获取；处理模块，用于接收监控模块中当前时刻的压力信息并形成判断信息；控制模块，用于接收判断信息并根据判断信息对调节组件、导向组件以及电机进行控制。
进一步的技术方案：所述监控模块为重力感应器，所述重力感应器设置在电动支撑座的伸缩端。
一种污水处理方法，应用于上述的自维护污水处理一体化设备，包括以下步骤：步骤S1：当污水进入到预处理箱中，导向组件将污水导入到传送带处，此时污水依次通过过滤板以及过滤网口，之后进入到收集箱中；步骤S2：当污水在水流的作用下接触到传送带时，污水中的污染物在水流的推动下堆积在传送带附近，电机带动一号传动辊转动，一号传动辊与二号传动辊带动传送带移动，在传送带的带动下，挡杆对体积较大的污染物进行拦截并向收集箱中推送，此时其余体积较小的污染物向过滤板污染物进行拦截并向收集箱中推送，此时其余体积较小的污染物向过滤板处堆积，过滤板以及过滤网口对污水中的污染物进行过滤并传送，在挡杆、过滤板以及过滤网口的共同作用下，对污水中不同体积的污染物进行充分过滤并推送、收集；步骤S3：当污水排量持续增加时或者污水中的污染物持续增加时，调控系统能够控制调节组件、导向组件以及电机，进一步增加传送带对污染物的过滤和输送效率。
相较于现有技术，本发明的有益效果如下：1、一种自维护污水处理一体化设备，在传送带的带动下，挡杆对体积较大的污染物进行拦截并向收集箱中推送，此时其余体积较小的污染物向过滤板处堆积，过滤板以及过滤网口对污水中的污染物进行过滤并传送，在挡杆、过滤板以及过滤网口的共同作用下，对污水中不同体积的污染物进行充分过滤并推送、收集；2、一种自维护污水处理一体化设备，污染物在过滤板处堆积的重量增加，此时过滤板受力转动，过滤板上的污染物沿过滤板向下滑动，避免过滤板完全堵塞；在过滤板的带动下，引流板与传送带之间的夹角增加，从而提升引流板的引流效果，增加过滤网口的过流效率；3、一种自维护污水处理一体化设备，当污水排量持续增加时或者污水中的污染物持续增加时，处理模块接受重力感应器当前时刻的压力信息并形成判断信息，控制模块接收判断信息并根据判断信息对电动驱动件、电动支撑座以及电机进行控制，避免污染物堆积。
（发明人：王瑶;徐艳霞）
