高新烟花厂废水处理系统

发布时间:2024-12-5 15:55:43

公布日:2023.11.14

申请日:2023.10.10

分类号:C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/34(2006.01)N

摘要

本发明涉及污水处理技术领域,特别是涉及一种烟花厂废水处理装置,该装置包括上部开口的处理槽,处理槽的开口位置设置滤网,该装置还包括刮除机构,刮除机构包括设置于滤网上部并且沿直线往复滑动的排放嘴和刮板,排放嘴和刮板同速度交错运动;废水经排放嘴流向滤网,停留在滤网上部的不溶物由刮板刮除。刮板在直线往复滑动时对滤网的上表面清刮,使得滤网过滤下来的不溶物受到刮板推动而被清理,从而使得滤网的通透性得到维持,使得废水过滤作业得以持续进行。


权利要求书

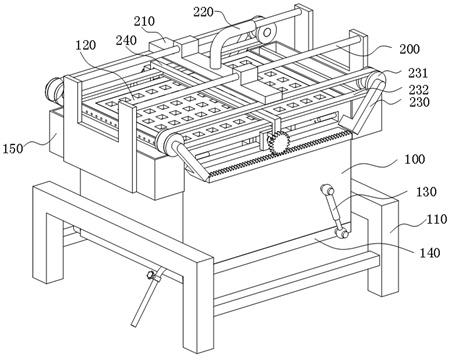

1.一种烟花厂废水处理装置,包括上部开口的处理槽(100),所述处理槽(100)的开口位置设置滤网(120),其特征在于;还包括刮除机构,所述刮除机构包括设置于所述滤网(120)上部并且沿直线往复滑动的排放嘴(210)和刮板(240),所述排放嘴(210)和所述刮板(240)同速度交错运动;废水经所述排放嘴(210)流向所述滤网(120),停留在所述滤网(120)上部的不溶物由所述刮板(240)刮除。

2.根据权利要求1所述的烟花厂废水处理装置,其特征在于;所述刮除机构还包括设置于所述处理槽(100)两侧的两个带轮(231)以及环绕于两个所述带轮(231)的皮带(232);所述排放嘴(210)与所述皮带(232)的上部水平部分固定连接,所述刮板(240)与所述皮带(232)下部水平部分固定连接。

3.根据权利要求2所述的烟花厂废水处理装置,其特征在于;还包括废渣处理机构,所述废渣处理机构包括位于所述处理槽(100)沿所述刮板(240)移动方向两端的两个对称设置的脱水槽(150)、滑动在两个所述脱水槽(150)内的两个压板(151)、连接在所述压板(151)两侧的联动杆(152)和套接在所述联动杆(152)上的拉簧(153);所述刮板(240)的两端分别固定连接有第一滑块(241)和第二滑块(242),两个所述联动杆(152)分别连接所述第一滑块(241)和所述第二滑块(242);所述拉簧(153)的两端分别与所述压板(151)和所述脱水槽(150)固定连接;所述脱水槽(150)以及所述处理槽(100)的侧壁上均开设有相互连通的脱水孔(154);所述刮板(240)向所述脱水槽(150)方向移动时推动所述联动杆(152)以使得压板(151)向远离脱水孔(154)的方向滑动,从而形成盛放不溶物的容纳槽;所述刮板(240)远离所述脱水槽(150)时,所述拉簧(153)牵拉所述压板(151)以使得容纳槽缩小,从而挤压不溶物使其脱出的水通过所述脱水孔(154)进入处理槽(100)内。

4.根据权利要求3所述的烟花厂废水处理装置,其特征在于;还包括凝絮机构,所述凝絮机构包括位于所述滤网(120)下部的箱体(250)以及滑动连接在所述箱体(250)内部的排料板(251);所述排料板(251)上开设有第一排料孔(257),所述箱体(250)的底壁开设有第二排料孔(258);所述排料板(251)在所述箱体(250)内滑动至所述第一排料孔(257)与所述第二排料孔(258)连通时,所述箱体(250)内的凝絮剂通过所述第一排料孔(257)和所述第二排料孔(258)排放至所述处理槽(100)内。

5.根据权利要求4所述的烟花厂废水处理装置,其特征在于;所述凝絮机构还包括横移组件,所述横移组件用于带动所述排料板(251)沿垂直于所述刮板(240)的运动方向移动;所述横移组件包括穿过所述第一滑块(241)的第一圆杆(252)、与所述第一滑块(241)连接的圆筒(255)、与所述圆筒(255)同轴固定连接的齿轮(254)以及固定在所述处理槽(100)外壁上且与所述齿轮(254)啮合的齿条(259);所述圆筒(255)内设置有圆柱凸轮结构,所述圆柱凸轮结构用于将所述齿轮(254)的旋转运动转变为所述排料板(251)的横移运动。

6.根据权利要求5所述的烟花厂废水处理装置,其特征在于;还包括设置在所述横移组件对侧的吹气机构,所述吹气机构包括与第二滑块(242)连接的活塞筒(320)、连接在所述活塞筒(320)上的进气管(330)和排气管(310)、设置在所述进气管(330)和排气管(310)上的两个单向阀(340)以及连接在所述排气管(310)上的气嘴(300);设置于所述排料板(251)另一端的第二圆杆(2521)滑动连接在所述活塞筒(320)内。

7.根据权利要求1所述的烟花厂废水处理装置,其特征在于;还包括分离机构,所述分离机构包括设置于所述处理槽(100)内的第一滤板(400)、滑动连接在所述第一滤板(400)下表面的第二滤板(430)以及连接在所述第一滤板(400)上部的漂浮框(420);所述漂浮框(420)漂浮于废水液面,并且跟随废水液面上升以带动所述第一滤板(400)上升,从而使得第二滤板(430)下部具有容纳凝絮物沉淀的空间。

8.根据权利要求7所述的烟花厂废水处理装置,其特征在于;所述分离机构还包括设置于所述第一滤板(400)周围的矩形气囊(435)、设置于所述第一滤板(400)下表面一侧的挡板(432)、连接在所述挡板(432)侧壁的条形气囊(433)以及与矩形气囊(435)和条形气囊(433)连通的导气管(434);所述第一滤板(400)和所述第二滤板(430)上均开设有滤孔;所述第二滤板(430)向所述挡板(432)方向滑动时,位于所述第一滤板(400)与所述第二滤板(430)上的滤孔交错并封闭,且所述第二滤板(430)挤压所述条形气囊(433)使得其内部空气通过所述导气管(434)转移至所述矩形气囊(435)内,从而所述矩形气囊(435)膨胀并与所述处理槽(100)内壁贴合以分离废水和凝絮物沉淀。

9.根据权利要求8所述的烟花厂废水处理装置,其特征在于;所述分离机构还包括定位组件,所述定位组件包括连接在所述漂浮框(420)四侧面上的安装板(421)、开设在所述安装板(421)侧面上的球形槽以及滚动连接在所述球形槽内的滚珠(422);四个所述安装板(421)侧面上的滚珠(422)分别与所述处理槽(100)的四内壁滚动连接。

10.根据权利要求8所述的烟花厂废水处理装置,其特征在于;还包括排放机构,所述排放机构包括连接在所述第一滤板(400)上的排放管(441)、与所述排放管(441)连接的排水管(440)、设置在排水管(440)上的阀门(442)、铰接在所述处理槽(100)底部的箱门(140);所述阀门(442)打开时,所述处理槽(100)内储存废水空间的下部与外部连通;所述箱门(140)打开时,所述处理槽(100)内处于所述第二滤板(430)的下部空间与外部连通。

发明内容

本发明提供了一种烟花厂废水处理装置,以解决现有技术中分离废水中不溶物导致滤网通透性降低的问题。

为了缓解上述技术问题,本发明提供的技术方案在于:一种烟花厂废水处理装置,包括上部开口的处理槽,所述处理槽的开口位置设置滤网,该装置还包括刮除机构,所述刮除机构包括设置于所述滤网上部并且沿直线往复滑动的排放嘴和刮板,所述排放嘴和所述刮板同速度交错运动;废水经所述排放嘴流向所述滤网,停留在所述滤网上部的不溶物由所述刮板刮除。

更进一步地,所述刮除机构还包括设置于所述处理槽两侧的两个带轮以及环绕于两个所述带轮的皮带;所述排放嘴与所述皮带的上部水平部分固定连接,所述刮板与所述皮带下部水平部分固定连接。

更进一步地,还包括废渣处理机构,所述废渣处理机构包括位于所述处理槽沿所述刮板移动方向两端的两个对称设置的脱水槽、滑动在两个所述脱水槽内的两个压板、连接在所述压板两侧的联动杆和套接在所述联动杆上的拉簧;所述刮板的两端分别固定连接有第一滑块和第二滑块,两个所述联动杆分别连接所述第一滑块和所述第二滑块;所述拉簧的两端分别与所述压板和所述脱水槽固定连接;所述脱水槽以及所述处理槽的侧壁上均开设有相互连通的脱水孔;所述刮板向所述脱水槽方向移动时推动所述联动杆以使得压板向远离脱水孔的方向滑动,从而形成盛放不溶物的容纳槽;所述刮板远离所述脱水槽时,所述拉簧牵拉所述压板以使得容纳槽缩小,从而挤压不溶物使其脱出的水通过所述脱水孔进入处理槽内。

更进一步地,还包括凝絮机构,所述凝絮机构包括位于所述滤网下部的箱体以及滑动连接在所述箱体内部的排料板;所述排料板上开设有第一排料孔,所述箱体的底壁开设有第二排料孔;所述排料板在所述箱体内滑动至所述第一排料孔与所述第二排料孔连通时,所述箱体内的凝絮剂通过所述第一排料孔和所述第二排料孔排放至所述处理槽内。

更进一步地,所述凝絮机构还包括横移组件,所述横移组件用于带动所述排料板沿垂直于所述刮板的运动方向移动;所述横移组件包括穿过所述第一滑块的第一圆杆、与所述第一滑块连接的圆筒、与所述圆筒同轴固定连接的齿轮以及固定在所述处理槽外壁上且与所述齿轮啮合的齿条;所述圆筒内设置有圆柱凸轮结构,所述圆柱凸轮结构用于将所述齿轮的旋转运动转变为所述排料板的横移运动。

更进一步地,还包括设置在所述横移组件对侧的吹气机构,所述吹气机构包括与第二滑块连接的活塞筒、连接在所述活塞筒上的进气管和排气管、设置在所述进气管和排气管上的两个单向阀以及连接在所述排气管上的气嘴;设置于所述排料板另一端的第二圆杆滑动连接在所述活塞筒内。

更进一步地,还包括分离机构,所述分离机构包括设置于所述处理槽内的第一滤板、滑动连接在所述第一滤板下表面的第二滤板以及连接在所述第一滤板上部的漂浮框;所述漂浮框漂浮于废水液面,并且跟随废水液面上升以带动所述第一滤板上升,从而使得第二滤板下部具有容纳凝絮物沉淀的空间。

更进一步地,所述分离机构还包括设置于所述第一滤板周围的矩形气囊、设置于所述第一滤板下表面一侧的挡板、连接在所述挡板侧壁的条形气囊以及与矩形气囊和条形气囊连通的导气管;所述第一滤板和所述第二滤板上均开设有滤孔;所述第二滤板向所述挡板方向滑动时,位于所述第一滤板与所述第二滤板上的滤孔交错并封闭,且所述第二滤板挤压所述条形气囊使得其内部空气通过所述导气管转移至所述矩形气囊内,从而所述矩形气囊膨胀并与所述处理槽内壁贴合以分离废水和凝絮物沉淀。

更进一步地,所述分离机构还包括定位组件,所述定位组件包括连接在所述漂浮框四侧面上的安装板、开设在所述安装板侧面上的球形槽以及滚动连接在所述球形槽内的滚珠;四个所述安装板侧面上的滚珠分别与所述处理槽的四内壁滚动连接。

更进一步地,还包括排放机构,所述排放机构包括连接在所述第一滤板上的排放管、与所述排放管连接的排水管、设置在排水管上的阀门、铰接在所述处理槽底部的箱门;所述阀门打开时,所述处理槽内储存废水空间的下部与外部连通;所述箱门打开时,所述处理槽内处于所述第二滤板的下部空间与外部连通。

本发明的有益效果分析如下:本方案提供了一种烟花厂废水处理装置,包括上部开口的处理槽,处理槽的开口位置设置滤网。

该装置还包括刮除机构,刮除机构包括设置于滤网上部并且沿直线往复滑动的排放嘴和刮板,排放嘴和刮板同速度交错运动;废水经排放嘴流向滤网,停留在滤网上部的不溶物由刮板刮除。

排放嘴连接烟花厂的废水源,废水通过排放嘴排放至滤网上,经过滤网的过滤之后,废水中的不溶物被滤网分离,废水则进入到处理槽内,刮板在直线往复滑动时对滤网的上表面清刮,使得滤网过滤下来的不溶物受到刮板推动而被清理,从而使得滤网的通透性得到维持,使得废水过滤作业得以持续进行。

(发明人:张颖;李橙;陆海军;宋乐山;何夏妹;孙博;赵曙光;许大勇;何超群;星国龙)
