公布日：2024.05.28
申请日：2023.07.17
分类号：C22B7/00(2006.01)I;C02F9/00(2023.01)I;C22B15/00(2006.01)I;C02F1/66(2023.01)N;C02F1/56(2023.01)N;C02F1/00(2023.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种污水提铜处理方法，包括以下步骤：配置含铁粉14g/L的置换液，加入到每吨污水后控制PH值1-2，通过蒸汽管加热温度控制在50℃；根据检测浓度，加入氧化还原电位调整剂，使得ORP值为450mv，加入1.2倍铜离子摩尔量，进行反应15分钟；在置换溶液中通过加入聚丙烯酰胺作为絮凝剂，经过沉淀后，固液分离后，得到粗铜粉；再将粗铜粉经过氢氧化钠配置的碱性药水进行冲洗，消除氯离子，最后经过干压滤机收集铜粉。实现铜粉的高质量回收，同时降低处理后废水中的H+的浓度，有利于后续水处理。
权利要求书
1.一种污水提铜处理方法，其特征在于，包括以下步骤：(1)配置含铁粉的置换液，加入到每吨污水后控制PH值，以及控制反应温度；(2)根据检测浓度，加入氧化还原电位调整剂，使得ORP值为450mv，加入1.2倍铜离子摩尔量，进行反应15分钟；(3)在置换溶液中通过加入聚丙烯酰胺作为絮凝剂，经过沉淀后，固液分离后，得到粗铜粉；(4)再将粗铜粉经过氢氧化钠配置的碱性药水进行冲洗，消除氯离子，最后经过干压滤机收集铜粉。
2.根据权利要求1所述的污水提铜处理方法，其特征在于，所述步骤(1)中的铁粉用量为14g/L。
3.根据权利要求1所述的污水提铜处理方法，其特征在于，所述步骤(1)中的PH值控制在1-2。
4.根据权利要求1所述的污水提铜处理方法，其特征在于，所述步骤(1)中的反应温度通过蒸汽管加热温度控制在50℃。
发明内容
本发明的目的在于，提供一种污水提铜处理方法。
为实现上述目的，本发明采用的技术方案是：
一种污水提铜处理方法，包括以下步骤：

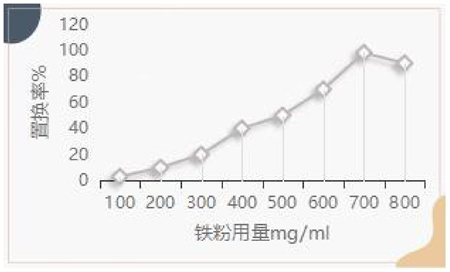

(1)配置含铁粉14g/L的置换液，加入到每吨污水后控制PH值1-2，通过蒸汽管加热温度控制在50℃；
(2)根据检测浓度，加入氧化还原电位调整剂，使得ORP值为450mv，加入1.2倍铜离子摩尔量，进行反应15分钟；
(3)在置换溶液中通过加入聚丙烯酰胺作为絮凝剂，经过沉淀后，固液分离后，得到粗铜粉；
(4)再将粗铜粉经过氢氧化钠配置的碱性药水进行冲洗，消除氯离子，最后经过干压滤机收集铜粉。
本发明有益效果：
本发明提供了污水提铜处理方法，在节约铁粉的目的下，充分置换出药水中铜粉，置换过程可以通过加入特定碱液调节PH至中性，随时停止置换反应，经过压滤机收集铁粉和粗铜粉，从而实现铜粉的高质量回收，同时降低处理后废水中的H+的浓度，有利于后续水处理。
（发明人：陈韶明;施毓计）
