公布日：2023.12.01
申请日：2023.10.30
分类号：C02F11/122(2019.01)I
摘要
本发明属于污泥干化处理技术领域，且公开了一种便于快速处理的污泥干化装置，包括箱体、导流环和电机，所述箱体的正面开设有进料口并安装有进料器，所述箱体的侧面开设有出水口，并安装有过滤网，所述箱体的底部开设有出料口，并安装有导料器，所述箱体内壁的顶部开设有卡槽。本干化装置经过全新设计，使联动板能够被电机和固定筒带动并相对于静止状态下的压缩板转动，将进入联动板和压缩板之间“压缩区”的污泥充满，并通过联动板相对于静止的压缩板持续转动，并压缩污泥，然后使污水从过滤网中排出，再通过出料口排出物料，以压缩板和联动板之间污泥所处容积的自动变化，实现更加快速的干化脱水功能。
权利要求书

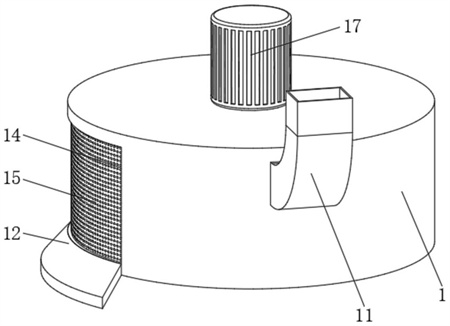

1.一种便于快速处理的污泥干化装置，包括箱体（1）、导流环（12）和电机（17），所述箱体（1）的正面开设有进料口（18）并安装有进料器（11），所述箱体（1）的侧面开设有出水口（14），并安装有过滤网（15），所述箱体（1）的底部开设有出料口（19），并安装有导料器（13），其特征在于：所述箱体（1）内壁的顶部开设有卡槽（16），所述箱体（1）的内部密封安装有旋转压缩机构（2），并由电机（17）驱动；所述旋转压缩机构（2）包括固定安装在电机（17）输出轴上的固定筒（21），所述固定筒（21）的外表面固定连接有两组对称的压缩板（22），其外表面的上下两侧均转动安装有密封环（23），所述密封环（23）的外表面固定连接有两组对称的联动板（24），所述联动板（24）朝向箱体（1）内壁的一侧和压缩板（22）顺时针转动朝向联动板（24）的一侧均固定安装有密封板（211），所述压缩板（22）朝向箱体（1）内壁的一侧弹性安装有卡板（26），所述箱体（1）的内壁开设有固定槽（110）；所述联动板（24）和压缩板（22）的顶部分别固定安装有连接环（27）和固定块（28），所述连接环（27）的另一端适配贯穿固定块（28）并固定连接有限位块（29），且连接环（27）的外表面还弹性连接有弹簧二（210）。
2.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述压缩板（22）朝向箱体（1）内壁的一侧与箱体（1）密封抵接，且压缩板（22）的抵接一侧开设有放置槽（221），所述放置槽（221）的内壁安装有电磁铁（222），且弹性连接有弹簧一（223），所述弹簧一（223）的另一端与卡板（26）弹性连接。
3.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述电机（17）安装在箱体（1）的顶部，其输出轴向下延伸至箱体（1）的底部，并位于箱体（1）的轴线之上。
4.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述出料口（19）、进料口（18）和出水口（14）沿旋转压缩机构（2）的转动方向依次开设于箱体（1）底部的后侧、正面和左侧，所述出料口（19）的形状为扇形。
5.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述压缩板（22）和联动板（24）之间呈140°的原始夹角，所述弹簧二（210）的两端分别与固定块（28）和限位块（29）弹性连接。
6.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述压缩板（22）和联动板（24）靠近的一侧之间焊接有铁制推料板（25），所述铁制推料板（25）由不锈钢制成，并与固定筒（21）、压缩板（22）和联动板（24）的表面贴合。
7.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述连接环（27）靠近联动板（24）的一端设有矩形凸块，且矩形凸块、固定块（28）和限位块（29）均适配卡合在卡槽（16）的内壁，并保持密封抵接。
8.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述固定筒（21）和密封环（23）之间呈密封抵接，且密封环（23）的端部与箱体（1）的内壁密封抵接。
9.根据权利要求1所述的一种便于快速处理的污泥干化装置，其特征在于：所述密封板（211）的水平截面形状为弧形，所述密封板（211）的外侧凸面与箱体（1）的内壁密封抵接。
发明内容
本发明的目的在于提供一种便于快速处理的污泥干化装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明提供如下技术方案：一种便于快速处理的污泥干化装置，包括箱体、导流环和电机，所述箱体的正面开设有进料口并安装有进料器，所述箱体的侧面开设有出水口，并安装有过滤网，所述箱体的底部开设有出料口，并安装有导料器，所述箱体内壁的顶部开设有卡槽，所述箱体的内部密封安装有旋转压缩机构，并由电机驱动；所述旋转压缩机构包括固定安装在电机输出轴上的固定筒，所述固定筒的外表面固定连接有两组对称的压缩板，其外表面的上下两侧均转动安装有密封环，所述密封环的外表面固定连接有两组对称的联动板，所述联动板朝向箱体内壁的一侧和压缩板顺时针转动朝向联动板的一侧均固定安装有密封板，所述压缩板朝向箱体内壁的一侧弹性安装有卡板，所述箱体的内壁开设有固定槽；所述联动板和压缩板的顶部分别固定安装有连接环和固定块，所述连接环的另一端适配贯穿固定块并固定连接有限位块，且连接环的外表面还弹性连接有弹簧二。
作为优选，所述压缩板朝向箱体内壁的一侧与箱体密封抵接，且压缩板的抵接一侧开设有放置槽，所述放置槽的内壁安装有电磁铁，且弹性连接有弹簧一，所述弹簧一的另一端与卡板弹性连接。
作为优选，所述电机安装在箱体的顶部，其输出轴向下延伸至箱体的底部，并位于箱体的轴线之上。
作为优选，所述出料口、进料口和出水口沿旋转压缩机构的转动方向依次开设于箱体底部的后侧、正面和左侧，所述出料口的形状为扇形。
作为优选，所述压缩板和联动板之间呈140°的原始夹角，所述弹簧二的两端分别与固定块和限位块弹性连接。
作为优选，所述压缩板和联动板靠近的一侧之间焊接有铁制推料板，所述铁制推料板由不锈钢制成，并与固定筒、压缩板和联动板的表面贴合。
作为优选，所述连接环靠近联动板的一端设有矩形凸块，且矩形凸块、固定块和限位块均适配卡合在卡槽的内壁，并保持密封抵接。
作为优选，所述固定筒和密封环之间呈密封抵接，且密封环的端部与箱体的内壁密封抵接。
作为优选，所述密封板的水平截面形状为弧形，所述密封板的外侧凸面与箱体的内壁密封抵接。
本发明的有益效果如下：本干化装置经过全新设计，区别于传统的螺旋进给压滤出水，其采用了独特设计的旋转压缩机构，进行旋转挤压脱水，实现更好的污泥干化功能，通过设置有电机驱动，并带动分别与之固定、活动套接的固定筒和密封环转动，以联动板连接的密封板阻挡进料口中的污泥提前进入压缩板的“非压缩区”，并通过卡板与固定槽卡合，将压缩板固定，然后通过密封环与电机输出轴活动套接的关系，使联动板能够被电机和固定筒带动并相对于静止状态下的压缩板转动，将进入联动板和压缩板之间“压缩区”的污泥充满，并通过联动板相对于静止的压缩板持续转动，并压缩污泥，然后使污水从过滤网中排出，再通过出料口排出物料，以压缩板和联动板之间污泥所处容积的自动变化，实现更加快速的干化脱水功能。
通过设置有放置槽的内部密封卡合卡板，使放置槽与固定槽相对应，当压缩板转动至该位置时，通过被压缩的弹簧一将卡板自动弹出，并卡在固定槽中，从而形成“压缩区”中的“路障”，并利用固定块支撑贯穿连接环，在联动板带动连接环持续转动时，通过限位块拉伸弹簧二，使压缩板可在弹簧二被拉伸的回弹拉力作用下绕电机的轴线顺时针转动，并使其与联动板之间的夹角恢复至原始夹角，随后，利用电磁铁通电对卡板磁吸，并拉动卡板复位，解除压缩板和箱体之间的卡合固定，有助于提高装置的可靠性。
通过在压缩板和联动板的相对面均安装有弧形设计的密封板，并与箱体的内壁密封抵接，在压缩板被卡板和固定槽卡合固定不动时，联动板与另一组压缩板之间会产生一些缝隙，因为两组压缩板是对称固定安装在固定筒的外表面的，此时，如果联动板转动通过进料口时，会在其和另一组压缩板之间拉开距离，即联动板与另一组压缩板之间的夹角，通过两组密封板内外密封贴合设计，可有效弥补压缩板和联动板之间因压缩干化产生的过渡区对进料产生影响，有助于提高装置的实用性。
（发明人：曹磊;孔德尊;戴瑞峰;于克铖;隋鹏;孙鹏举）
