公布日：2024.05.31
申请日：2024.03.31
分类号：C02F3/32(2023.01)I;C02F3/00(2023.01)I
摘要
本发明提供一种用于生活污水处理的复合生态系统，涉及人工湿地技术领域。该用于生活污水处理的复合生态系统，包括分离箱、生物净化组件、净化箱以及生态种植箱，分离箱上端一侧固定设置有粉碎箱，粉碎箱内部两侧均转动设置有粉碎辊，分离箱内部且靠上前端固定设置有滑杆，分离箱一侧且靠上后端固定设置有第二电机，第二电机的输出端固定连接有丝杆，滑杆与丝杆之间设置有推板，分离箱内部且位于推板下端固定设置有分离板，分离板上开设有多个筛孔，滑杆、丝杆与分离板均倾斜设置，且倾斜角度一致，净化箱内部一侧固定设置有液位计。本发明可对生活污水内的固体垃圾进行粉碎并分离，然后再对污水进行处理，提高污水的处理效果。
权利要求书

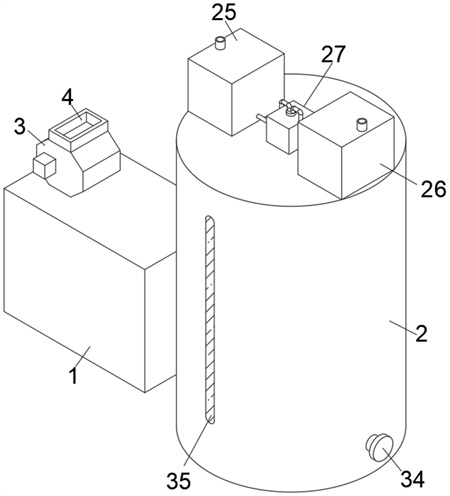

1.一种用于生活污水处理的复合生态系统，包括分离箱(1)、生物净化组件(50)、净化箱(2)，以及与所述净化箱(2)连接的的生态种植箱(60)，其特征在于：所述分离箱(1)上端一侧固定设置有粉碎箱(3)，所述粉碎箱(3)内部两侧均转动设置有粉碎辊(5)，所述分离箱(1)内部且靠上前端固定设置有滑杆(9)，所述分离箱(1)一侧且靠上后端固定设置有第二电机(10)，所述第二电机(10)的输出端固定连接有丝杆(11)，所述滑杆(9)与丝杆(11)之间设置有推板(12)，所述分离箱(1)内部且位于推板(12)下端固定设置有分离板(15)，所述分离板(15)上开设有多个筛孔(16)，所述滑杆(9)、丝杆(11)与分离板(15)均倾斜设置，且倾斜角度一致；所述净化箱(2)内部一侧固定设置有液位计(24)，所述净化箱(2)上端一侧固定设置有絮凝剂储存箱(25)，所述净化箱(2)上端且远离絮凝剂储存箱(25)的一侧固定设置有净化剂储存箱(26)，所述净化箱(2)上端中部固定设置有第二水泵(27)，所述第二水泵(27)的输入端固定连接有连接头(28)，所述絮凝剂储存箱(25)与净化剂储存箱(26)一侧均固定设置有连接管(29)，两个所述连接管(29)上均固定设置有电磁阀(30)，两个所述连接管(29)一端均固定连接于连接头(28)上，所述净化箱(2)内中部上端固定设置有导管(31)，所述导管(31)下端固定设置有多个喷头(32)，所述第二水泵(27)的输出端固定连接有出液管(33)，所述出液管(33)下端贯穿净化箱(2)并固定连接于导管(31)上。
2.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：两个所述粉碎辊(5)前端均固定连接有齿轮(6)，两个所述齿轮(6)啮合连接，所述粉碎箱(3)前端一侧固定设置有第一电机(7)，所述第一电机(7)的输出端固定连接于对应的齿轮(6)端部。
3.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述推板(12)前端中部固定设置有滑块(13)，所述滑块(13)在滑杆(9)上限位滑动，所述推板(12)后端中部固定设置有活动套(14)，所述活动套(14)螺纹套设在丝杆(11)外壁。
4.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述分离箱(1)一侧且位于分离板(15)上倾斜处设置有箱门(17)，所述分离箱(1)一侧且位于箱门(17)下端固定设置有电动伸缩杆(18)，所述电动伸缩杆(18)的输出端固定连接有连接杆(19)，所述连接杆(19)远离电动伸缩杆(18)的一端固定连接于箱门(17)上。
5.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述生物净化组件(50)设于净化箱(2)内，所述生物净化组件(50)包括生物流化床(51)、设于所述生物流化床(51)内的填料，以及生物膜(52)。
6.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述分离箱(1)下端一侧固定设置有第一水泵(20)，所述第一水泵(20)的输出端固定连接有水管(21)，所述水管(21)远离第一水泵(20)的一端贯穿净化箱(2)并伸入其内部，所述净化箱(2)一侧下端固定设置有出水管(34)。
7.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述净化箱(2)内中部下端固定设置有第三电机(22)，所述第三电机(22)的输出端固定连接有搅拌片(23)。
8.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述净化箱(2)前端开设有观察口(35)。
9.根据权利要求1所述的一种用于生活污水处理的复合生态系统，其特征在于：所述生态种植箱(60)包括箱体(61)、设于所述箱体(61)上侧的分隔板(62)，以及抽水泵(63)，所述分隔板(62)将所述箱体(61)的上端分隔成进水区和种植区，所述抽水泵(63)用于将所述净化箱(2)内净化后的水抽向所述进水区，所述进水区内设有提篮式格栅(64)，所述提篮式格栅(64)的下端设有过滤网(65)，所述种植区内设有水培植物固定网(66)，所述水培植物固定网(66)的下端设有落叶收集网(67)。
10.根据权利要求9所述的一种用于生活污水处理的复合生态系统，其特征在于：所述箱体(61)的中上侧侧围间隔设有多个种植管(68)，每一所述种植管(68)的中部均设有第一开关阀(69)，所述种植管(68)的上端不低于所述箱体(61)的上端，所述箱体(61)的下侧围设有多根泄流管(70)，每一所述泄流管(70)的中端均设有第二开关阀(71)，多根所述泄流管(70)的出水口处于不同的高度位置，至少有一根所述泄流管(70)的出水口的高度低于所述箱体(61)的底部。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于生活污水处理的复合生态系统，本发明可对生活污水内的固体垃圾进行粉碎并分离，然后再对污水进行处理，提高污水的处理效果。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于生活污水处理的复合生态系统，包括分离箱、生物净化组件、净化箱，以及与所述净化箱连接的的生态种植箱，所述分离箱上端一侧固定设置有粉碎箱，所述粉碎箱内部两侧均转动设置有粉碎辊，所述分离箱内部且靠上前端固定设置有滑杆，所述分离箱一侧且靠上后端固定设置有第二电机，所述第二电机的输出端固定连接有丝杆，所述滑杆与丝杆之间设置有推板，所述分离箱内部且位于推板下端固定设置有分离板，所述分离板上开设有多个筛孔，所述滑杆、丝杆与分离板均倾斜设置，且倾斜角度一致；
所述净化箱内部一侧固定设置有液位计，所述净化箱上端一侧固定设置有絮凝剂储存箱，所述净化箱上端且远离絮凝剂储存箱的一侧固定设置有净化剂储存箱，所述净化箱上端中部固定设置有第二水泵，所述第二水泵的输入端固定连接有连接头，所述絮凝剂储存箱与净化剂储存箱一侧均固定设置有连接管，两个所述连接管上均固定设置有电磁阀，两个所述连接管一端均固定连接于连接头上，所述净化箱内中部上端固定设置有导管，所述导管下端固定设置有多个喷头，所述第二水泵的输出端固定连接有出液管，所述出液管下端贯穿净化箱并固定连接于导管上。
优选的，两个所述粉碎辊前端均固定连接有齿轮，两个所述齿轮啮合连接，所述粉碎箱前端一侧固定设置有第一电机，所述第一电机的输出端固定连接于对应的齿轮端部；
通过上述技术方案，通过第一电机带动对应的齿轮进行转动，此时两个齿轮同步转动使粉碎辊进行转动，从而对生活污水的固体垃圾进行粉碎。
优选的，所述推板前端中部固定设置有滑块，所述滑块在滑杆上限位滑动，所述推板后端中部固定设置有活动套，所述活动套螺纹套设在丝杆外壁；
通过上述技术方案，滑块在滑杆上限位滑动，使丝杆的转动带动活动套进行移动。
优选的，所述分离箱一侧且位于分离板上倾斜处设置有箱门，所述分离箱一侧且位于箱门下端固定设置有电动伸缩杆，所述电动伸缩杆的输出端固定连接有连接杆，所述连接杆远离电动伸缩杆的一端固定连接于箱门上；
通过上述技术方案，通过电动伸缩杆带动连接杆使箱门打开，从而可对粉碎后的垃圾取出。
优选的，所述粉碎箱上端开设有进口，所述粉碎箱下端开设有出口并与分离箱相连通；所述生物净化组件50设于净化箱2内，所述生物净化组件50包括生物流化床51、设于所述生物流化床51内的填料，以及生物膜52。
通过上述技术方案，生活污水通过进口进入粉碎箱内部，粉碎完成后，通过出口将其排入到分离箱内部。
优选的，所述分离箱下端一侧固定设置有第一水泵，所述第一水泵的输出端固定连接有水管，所述水管远离第一水泵的一端贯穿净化箱并伸入其内部，所述净化箱一侧下端固定设置有出水管；
通过上述技术方案，通过第一水泵将分离箱内的污水抽入到净化箱内部。
优选的，所述净化箱内中部下端固定设置有第三电机，所述第三电机的输出端固定连接有搅拌片；
通过上述技术方案，通过第三电机带动搅拌片进行转动。
优选的，所述净化箱前端开设有观察口；
通过上述技术方案，通过观察口对净化箱内的污水进行观察。
工作原理：该用于生活污水处理的复合生态系统使用时，生活污水从粉碎箱的进口进入，第一电机带动齿轮进行转动，此时两个齿轮同步转动从而带动粉碎辊进行转动，对生活污水中的固体垃圾进行粉碎，粉碎完成后，固体垃圾掉落在分离板上，此时第二电机带动丝杆进行转动，受滑杆和滑块的限位作用，使推板受活动套的作用在分离板上进行移动，从而使固体垃圾向箱门处推送并得到挤压，使其内部水分进行挤出，此时电动伸缩杆带动连接杆使箱门打开，从而可对粉碎后的垃圾取出，污水通过筛孔落入分离板下端，通过第一水泵将污水抽入到净化箱内部，通过生物净化组件分解污水中的有机物，并初步消除污水中的氮、磷、钾元素，然后絮凝剂储存箱的连接管通过电磁阀打开，通过第二水泵将絮凝剂储存箱内的絮凝剂抽出，然后通过喷头喷出，此时第三电机带动搅拌片进行转动，使污水与絮凝剂快速充分混合，污水静置一段时间后，污水内的颗粒沉降，打开出水管，使沉降的污泥排出，上端的清水则留在净化箱内部，此时第二水泵将净化剂储存箱内的净化剂抽出并通过喷头喷出，搅拌片再次转动，使净化剂与污水快速混合，净化完成后通过出水管排出，并将排出的水通过生态种植箱中的生态植物进一步吸收氮、磷、钾等元素，使得污水排放符合排放标准，减小了化学药剂的使用。
(三)有益效果
本发明提供了一种用于生活污水处理的复合生态系统。具备以下有益效果：
1、本发明提供了一种用于生活污水处理的复合生态系统，本发明通过第一电机带动齿轮进行转动，此时两个齿轮同步转动从而带动粉碎辊进行转动，对生活污水中的固体垃圾进行粉碎，粉碎完成后，固体垃圾掉落在分离板上，此时第二电机带动丝杆进行转动，受滑杆和滑块的限位作用，使推板受活动套的作用在分离板上进行移动，从而使固体垃圾向箱门处推送并得到挤压，使其内部水分进行挤出，从而达到对生活污水内固体垃圾粉碎的效果，且垃圾便于取出，提高污水的处理效果。
2、本发明提供了一种用于生活污水处理的复合生态系统，本发明通过第二水泵将絮凝剂储存箱内的絮凝剂抽出，然后通过喷头喷出，此时第三电机带动搅拌片进行转动，使污水与絮凝剂快速充分混合，污水静置一段时间后，污水内的颗粒沉降，打开出水管，使沉降的污泥排出，上端的清水则留在净化箱内部，此时第二水泵将净化剂储存箱内的净化剂抽出并通过喷头喷出，搅拌片再次转动，使净化剂与污水快速混合，进一步提高对污水的处理效果。
3、本发明通过生物净化组件分解污水中的有机物，并初步消除污水中的氮、磷、钾元素，再通过生态种植箱中的生态植物进一步吸收氮、磷、钾等元素，使得污水排放符合排放标准，减小了化学药剂的使用。
（发明人：胡华;邱进;王玉杰;李莹莹;邱俊;戴榕;陈明;项名智;郭若彬;陈昌会;涂文超;肖凯;康梦辉;罗槽;陈天华）
