公布日：2023.11.24
申请日：2023.10.25
分类号：B01D29/74(2006.01)I;B01D29/11(2006.01)I
摘要
一种生活废水处理装置，包括底座，底座上通过数个支撑杆固定安装罐体，罐体上连通安装进水斗，罐体的顶部开口，罐体上固定安装顶盖，顶盖的内腔与罐体的内腔相连通，顶盖的底部开设数个排渣口，排渣口内螺纹配合安装密封盖，其特征在于：罐体内转动安装过滤筒，顶盖上设有能够带动过滤筒转动的第一传动机构，顶盖上固定安装电机，电机的转轴上固定安装传动轴，第一传动机构与传动轴传动连接，罐体内转动设有螺旋叶片。本发明结构简单，构思巧妙，可通过离心的方式将堵塞在过滤筒内的沉淀物清理出来，且无需停机处理，保证了过滤效率，实用性高，能够满足实际需求，适合推广。
权利要求书

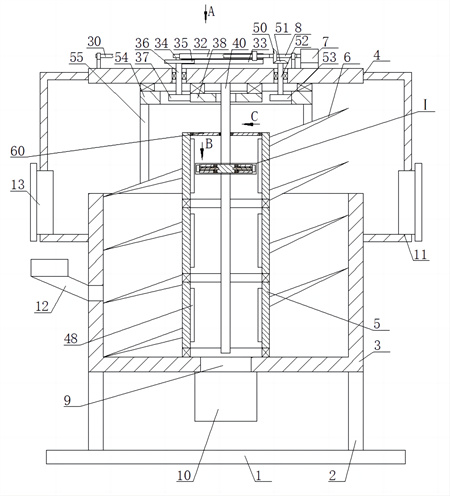

1.一种生活废水处理装置，包括底座（1），底座（1）上通过数个支撑杆（2）固定安装罐体（3），罐体（3）上连通安装进水斗（12），罐体（3）的顶部开口，罐体（3）上固定安装顶盖（4），顶盖（4）的内腔与罐体（3）的内腔相连通，顶盖（4）的底部开设数个排渣口（11），排渣口（11）内螺纹配合安装密封盖（13），其特征在于：罐体（3）内转动安装过滤筒（5），顶盖（4）上设有能够带动过滤筒（5）转动的第一传动机构，顶盖（4）上固定安装电机（7），电机（7）的转轴上固定安装传动轴（8），第一传动机构与传动轴（8）传动连接，罐体（3）内转动设有螺旋叶片（6），螺旋叶片（6）的外周与罐体（3）的内壁滑动接触配合，螺旋叶片（6）的内周与过滤筒（5）的外周滑动接触配合，顶盖（4）上设有能够带动螺旋叶片（6）转动的第二传动机构，第二传动机构与传动轴（8）传动连接，罐体（3）的底部开设出水口（9），出水口（9）与过滤筒（5）内部相连通；所述过滤筒（5）设有多段，相邻两段过滤筒（5）通过密封轴承转动连接在一起，每段过滤筒（5）同轴设置，第一传动机构能够分别带动每段过滤筒（5）转动；所述第一传动机构包括第一往复丝杆（30），第一往复丝杆（30）通过数个轴座转动安装在顶盖（4）上，第一往复丝杆（30）的右端与传动轴（8）的左端固定连接，第一往复丝杆（30）上螺纹配合安装第一丝母（31），第一丝母（31）仅能够沿第一往复丝杆（30）左右移动，第一丝母（31）上固定安装第一齿条（32），第一齿条（32）通过连杆固定连接第二齿条（33），第一齿条（32）上啮合配合设有小齿轮（34），第二齿条（33）上啮合配合设有大齿轮（35），小齿轮（34）、大齿轮（35）分别通过单向轴承转动安装在同一个第一转动杆（36）上，第一转动杆（36）通过轴承转动安装在顶盖（4）上左侧的预留孔内，第一转动杆（36）的下端向下延伸至顶盖（4）内并固定安装第一齿轮（37），第一齿轮（37）的一侧啮合配合设有小齿环（38），小齿环（38）通过轴承转动安装在顶盖（4）上，小齿环（38）的前后两侧分别固定安装滑杆（39），顶盖（4）顶侧的内壁上固定安装第二往复丝杆（40），第二往复丝杆（40）上螺纹配合安装第二丝母（41），第二丝母（41）能够沿第二往复丝杆（40）上下移动，第二丝母（41）上通过两个轴承转动安装圆环（42），两个轴承间形成空腔，圆环（42）上对应滑杆（39）开设滑槽（43），圆环（42）能够沿滑杆（39）上下滑动，圆环（42）的左右两侧分别开设透槽（44），透槽（44）内分别通过弹簧（46）弹性安装横杆（45），横杆（45）的外端分别固定安装第一挡块（47），第二丝母（41）的外周对应横杆（45）的内端开设插槽（49），通常状态下，横杆（45）与插槽（49）插接配合，每段过滤筒（5）的内周分别对应第一挡块（47）固定安装第二挡块（48），第一挡块（47）能够与第二挡块（48）抵靠接触配合；所述第二传动机构包括第一斜齿轮（50），第一斜齿轮（50）固定安装在传动轴（8）上，第一斜齿轮（50）的一侧啮合配合设有第二斜齿轮（51），第二斜齿轮（51）固定安装在第二转动杆（52）上，第二转动杆（52）通过轴承转动安装在顶盖（4）上右侧的预留孔内，第二转动杆（52）的下端向下延伸至顶盖（4）内并固定安装第二齿轮（53），第二齿轮（53）的一侧啮合配合设有大齿环（54），大齿环（54）通过轴承转动安装在顶盖（4）上，大齿环（54）通过数个连接杆（55）与螺旋叶片（6）固定连接。
2.根据权利要求1所述的一种生活废水处理装置，其特征在于：所述过滤筒（5）顶侧的开口内转动安装密封板（60），密封板（60）的外周与过滤筒（5）的内周通过密封轴承转动连接，密封板（60）中心处开孔并与第二往复丝杆（40）的外周通过密封轴承转动连接，密封板（60）上对应滑杆（39）开设通孔（61），滑杆（39）的外周与对应的通孔（61）的内壁固定连接。
发明内容
本发明提供一种生活废水处理装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种生活废水处理装置，包括底座，底座上通过数个支撑杆固定安装罐体，罐体上连通安装进水斗，罐体的顶部开口，罐体上固定安装顶盖，顶盖的内腔与罐体的内腔相连通，顶盖的底部开设数个排渣口，排渣口内螺纹配合安装密封盖，其特征在于：罐体内转动安装过滤筒，顶盖上设有能够带动过滤筒转动的第一传动机构，顶盖上固定安装电机，电机的转轴上固定安装传动轴，第一传动机构与传动轴传动连接，罐体内转动设有螺旋叶片，螺旋叶片的外周与罐体的内壁滑动接触配合，螺旋叶片的内周与过滤筒的外周滑动接触配合，顶盖上设有能够带动螺旋叶片转动的第二传动机构，第二传动机构与传动轴传动连接，罐体的底部开设出水口，出水口与过滤筒连通，罐体的底部固定安装排水管，排水管与出水口连通。
如上所述的一种生活废水处理装置，所述过滤筒设有多段，相邻两段过滤筒通过密封轴承转动连接在一起，每段过滤筒同轴设置，第一传动机构能够分别带动每段过滤筒转动。
如上所述的一种生活废水处理装置，所述第一传动机构包括第一往复丝杆，第一往复丝杆通过数个轴座转动安装在顶盖上，第一往复丝杆的右端与传动轴的左端固定连接，第一往复丝杆上螺纹配合安装第一丝母，第一丝母仅能够沿第一往复丝杆左右移动，第一丝母上固定安装第一齿条，第一齿条通过连杆固定连接第二齿条，第一齿条上啮合配合设有小齿轮，第二齿条上啮合配合设有大齿轮，小齿轮、大齿轮分别通过单向轴承转动安装在同一个第一转动杆上，第一转动杆通过轴承转动安装在顶盖上左侧的预留孔内，第一转动杆的下端向下延伸至顶盖内并固定安装第一齿轮，第一齿轮的一侧啮合配合设有小齿环，小齿环通过轴承转动安装在顶盖上，小齿环的前后两侧分别固定安装滑杆，顶盖顶侧的内壁上固定安装第二往复丝杆，第二往复丝杆上螺纹配合安装第二丝母，第二丝母能够沿第二往复丝杆上下移动，第二丝母上通过两个轴承转动安装圆环，两个轴承间形成空腔，圆环上对应滑杆开设滑槽，圆环能够沿滑杆上下滑动，圆环的左右两侧分别开设透槽，透槽内分别通过弹簧弹性安装横杆，横杆的外端分别固定安装第一挡块，第二丝母的外周对应横杆的内端开设插槽，通常状态下，横杆与插槽插接配合，每段过滤筒的内周分别对应第一挡块固定安装第二挡块，第一挡块能够与第二挡块抵靠接触配合。
如上所述的一种生活废水处理装置，所述第二传动机构包括第一斜齿轮，第一斜齿轮固定安装在传动轴上，第一斜齿轮的一侧啮合配合设有第二斜齿轮，第二斜齿轮固定安装在第二转动杆上，第二转动杆通过轴承转动安装在顶盖上右侧的预留孔内，第二转动杆的下端向下延伸至顶盖内并固定安装第二齿轮，第二齿轮的一侧啮合配合设有大齿环，大齿环通过轴承转动安装在顶盖上，大齿环通过数个连接杆与螺旋叶片固定连接。
如上所述的一种生活废水处理装置，所述过滤筒顶侧的开口内转动安装密封板，密封板的外周与过滤筒的内周通过密封轴承转动连接，密封板中心处开孔并与第二往复丝杆的外周通过密封轴承转动连接，密封板上对应滑杆开设通孔，滑杆的外周与对应的通孔的内壁固定连接。
本发明的优点是：本发明结构简单，构思巧妙，可通过离心的方式将堵塞在过滤筒的过滤孔内的沉淀物甩出来，并自动清理排出，且无需停机处理，保证了过滤效率，实用性高；并且过滤筒分段设计，能够分别离心转动，减少转动阻力；使用一个电机，实现多种驱动，结构巧妙。
（发明人：张中江;宋君;张显东;刘炜玮）
