公布日：2024.06.04
申请日：2024.04.22
分类号：C02F3/12(2023.01)I
摘要
本发明涉及一种MBR膜可便捷式更换的污水处理系统，包括底板以及设置在底板上的若干滑动槽，滑动槽内滑动设置有膜片，膜片上方滑动设置有推杆以及与推杆配合的插杆，膜片上方设置有支架a，推杆上升的同时带动插杆插入支架a内，插杆上设置有限位组件，支架a通过插杆和限位组件将膜片拉出滑动槽，解决了更换膜片时需要将膜堆整个更换，膜片损耗程度不同，无法做到通过膜片的损耗程度做到对应更换的问题。
权利要求书

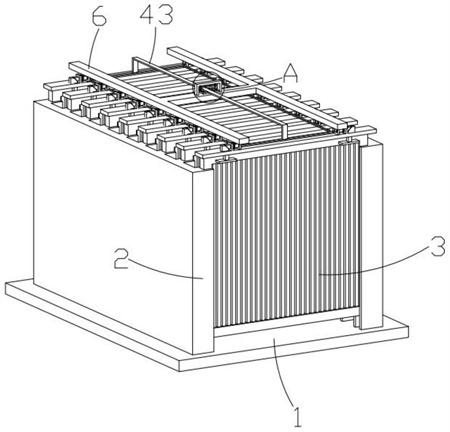

1.一种MBR膜可便捷式更换的污水处理系统，包括底板(1)以及设置在底板(1)上的若干滑动槽(2)，其特征在于，所述滑动槽(2)内滑动设置有膜片(3)，所述膜片(3)上方滑动设置有推杆(4)以及与推杆(4)配合的插杆(5)，所述膜片(3)上方设置有支架a(6)，所述推杆(4)上升的同时带动插杆(5)插入支架a(6)内，所述插杆(5)上设置有限位组件(7)，所述支架a(6)通过插杆(5)和限位组件(7)将膜片(3)拉出滑动槽(2)。
2.根据权利要求1所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述膜片(3)上表面设置有横杆(21)，所述推杆(4)滑动设置在横杆(21)上，所述横杆(4)上方设置有直板a(22)，所述插杆(5)滑动设置在直板(22)上。
3.根据权利要求1所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述支架a(6)下表面在横板(21)上方设置有直板b(31)，所述插杆(5)在推杆(4)的作用下插入直板b(31)内。
4.根据权利要求1所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述插杆(5)内设置有滑槽(41)，所述限位组件(7)包括设置在插杆(5)下端面的限位块(42)，所述限位块(42)下方设置有支架b(43)，所述限位块(42)与滑槽(41)之间设置有弹簧。
5.根据权利要求2所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述插杆(5)上设置有限位板(51)，在限位板(51)与直板a(22)之间设置有套设在插杆(5)上的弹簧。
6.根据权利要求4所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述限位块(42)端面设置成斜面，且斜面朝向膜片(1)中心位置。
7.根据权利要求4所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述支架a(6)上设置有把手a(71)，支架b(43)上设置有把手b(72)，所述把手b(72)上设置有滑杆(73)，所述滑杆(73)滑动设置在把手a(71)下端面，在把手a(71)与把手b(72)之间设置有套设在滑杆(73)上的弹簧。
8.根据权利要求所述的一种MBR膜可便捷式更换的污水处理系统，其特征在于，所述推杆(4)侧面设置有挡块(81)。
发明内容
本发明的目的是针对现有技术的不足之处，发明一种MBR膜可便捷式更换的污水处理系统，包括底板以及设置在地板上的若干滑动槽，滑动槽内滑动设置有膜片，膜片上方滑动设置有推杆以及与推杆配合的插杆，插杆一侧设置有支架a，插杆上还设置有限位组件，通过上升的水位带动推杆上升，从而带动推杆插入插杆内再通过限位组件限位，可以支架a将损耗的膜片进行更换，解决了更换膜片时需要将膜堆整个更换，膜片损耗程度不同，无法做到通过膜片的损耗程度做到对应更换。
针对上述技术问题，本发明采用的技术方案如下：一种MBR膜可便捷式更换的污水处理系统，包括底板以及设置在底板上的若干滑动槽，所述滑动槽内滑动设置有膜片，所述膜片上方滑动设置有推杆以及与推杆配合的插杆，所述膜片上方设置有支架a，所述推杆上升的同时带动插杆插入支架a内，所述插杆上设置有限位组件，所述支架a通过插杆和限位组件将膜片拉出滑动槽。
作为一种优选，所述膜片上表面设置有横杆，所述推杆滑动设置在横杆上，所述横杆上方设置有直板a，所述插杆滑动设置在直板上。
作为一种优选，所述支架a下表面在横板上方设置有直板b，所述插杆在推杆的作用下插入直板b内。
作为一种优选，所述插杆内设置有滑槽，所述限位组件包括设置在插杆下端面的限位块，所述限位块下方设置有支架b，所述限位块与滑槽之间设置有弹簧。
作为一种优选，所述插杆上设置有限位板，在限位板与直板a之间设置有套设在插杆上的弹簧。
作为一种优选，所述限位块端面设置成斜面，且斜面朝向膜片中心位置。
作为一种优选，所述支架a上设置有把手a，支架b上设置有把手b，所述把手b上设置有滑杆，所述滑杆滑动设置在把手a下端面，在把手a与把手b之间设置有套设在滑杆上的弹簧。
作为一种优选，所述推杆侧面设置有挡块。
本发明的有益效果：
1.通过在膜片上设置横杆，推杆滑动设置在横杆上，横杆上方设置有直板a，插杆滑动设置在直板a上，支架a上设置有直板b，通过上升的水位带动直板a向上滑动，从而带动插杆插入直板b内，再通过支架a将损耗的膜片取出，解决了无法做到通过膜片的损耗程度做到对应更换。
2.通过在插杆内设置滑槽，滑槽内滑动设置有限位块，限位块上设置有支架b，插杆上设置有限位板，限位板与直板a之间设置有套设在插杆上的弹簧，插杆插入支架b内后通过限位块限位防止限位块回弹，更换完成后通过支架b带动限位块缩回再通过弹簧带动插杆复位。
综上所述，该设备具有膜片单一更换，更换便捷高效等优点，尤其适用于污水处理技术领域。
（发明人：张睿;程凯;程伟;刘洋）
