公布日：2023.11.24
申请日：2023.10.23
分类号：B02C18/10(2006.01)I;B60P3/36(2006.01)I;B02C18/18(2006.01)I;B02C18/24(2006.01)I;B08B3/08(2006.01)I
摘要
本发明公开了一种房车用生活废水回收处理设备，属于废水处理技术领域。一种房车用生活废水回收处理设备，包括箱体，还包括：隔板，设置在箱体内，所述隔板将箱体分隔成废水室和安装室；所述废水室用于收集废水；立管，设置在箱体上；连接管和输水管，均与所述立管相连通；所述连接管用于连接房车的厨房排水管道，所述输水管的另一端置于废水室内；转轴，转动连接在立管内，所述转轴上呈圆周分布的设置有破碎刀片；滤网，设置在安装室内，所述滤网置于立管的正下方，所述滤网下方设有斜板，所述斜板与滤网组成的通道与废水室相连通；本发明可以防止食材残渣附着在破碎刀片上，保证了破碎刀片的锋利性，提高了破碎刀片的破碎效果。
权利要求书

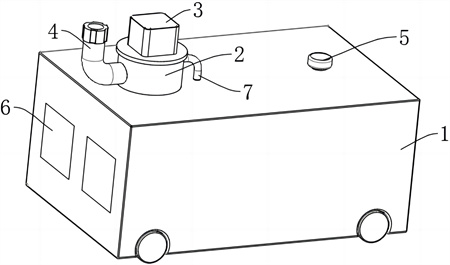

1.一种房车用生活废水回收处理设备，包括箱体（1），其特征在于，还包括：隔板（13），设置在箱体（1）内，所述隔板（13）将箱体（1）分隔成废水室（12）和安装室（16）；所述废水室（12）用于收集废水；立管（2），设置在箱体（1）上；连接管（4）和输水管（7），均与所述立管（2）相连通；所述连接管（4）用于连接房车的厨房排水管道，所述输水管（7）的另一端置于废水室（12）内；转轴（8），转动连接在立管（2）内，所述转轴（8）上呈圆周分布的设置有破碎刀片（10）；滤网（26），设置在安装室（16）内，所述滤网（26）置于立管（2）的正下方，所述滤网（26）下方设有斜板（29），所述斜板（29）与滤网（26）组成的通道与废水室（12）相连通。
2.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述箱体（1）上设有投料口（5），所述箱体（1）的顶面设有存放盒（11），所述投料口（5）用于向存放盒（11）中加入洗涤剂，所述存放盒（11）置于废水室（12）内。
3.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述立管（2）上设有电机（3），所述转轴（8）的顶端固定连接在电机（3）的输出端。
4.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述输水管（7）置于立管（2）内的开口端高于连接管（4）置于立管（2）内的开口端，所述转轴（8）上呈圆周分布的设置有挡板（9），所述挡板（9）置于破碎刀片（10）的上方，所述挡板（9）与输水管（7）置于立管（2）内的开口端相对。
5.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述输水管（7）置于废水室（12）内的一端设有加压盒（15），所述加压盒（15）内转动连接有涡轮叶片（19），所述加压盒（15）上设有第二防护板（18），所述第二防护板（18）置于安装室（16）的一端与转轴（8）的底端转动相连。
6.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述安装室（16）内设有处理盒（14），所述处理盒（14）上设有第一防护板（17），所述转轴（8）置于第一防护板（17）内的一端设有第一传动带（20）。
7.根据权利要求6所述的一种房车用生活废水回收处理设备，其特征在于，所述滤网（26）置于处理盒（14）内，所述滤网（26）的两边设有收集槽（27），所述收集槽（27）内滑动连接有清扫板（25），所述收集槽（27）内开设有落渣口（28），所述落渣口（28）的下方设有残渣盒（6）。
8.根据权利要求7所述的一种房车用生活废水回收处理设备，其特征在于，所述处理盒（14）内转动连接有丝杆（24），所述清扫板（25）螺纹连接在丝杆（24）上。
9.根据权利要求8所述的一种房车用生活废水回收处理设备，其特征在于，所述丝杆（24）置于处理盒（14）外的一端固定连接有第二锥齿轮（23），所述第二锥齿轮（23）上啮合连接有第一锥齿轮（22），所述第一锥齿轮（22）通过第二传动带（21）与第一传动带（20）转动相连。
10.根据权利要求1所述的一种房车用生活废水回收处理设备，其特征在于，所述隔板（13）上开设有出水口（30），所述出水口（30）与斜板（29）和滤网（26）组成的通道相对应。
发明内容
本发明的目的是为了解决现有技术中问题，而提出的一种房车用生活废水回收处理设备。
为了实现上述目的，本发明采用了如下技术方案：包括箱体，还包括：隔板，设置在箱体内，所述隔板将箱体分隔成废水室和安装室；所述废水室用于收集废水；立管，设置在箱体上；连接管和输水管，均与所述立管相连通；所述连接管用于连接房车的厨房排水管道，所述输水管的另一端置于废水室内；转轴，转动连接在立管内，所述转轴上呈圆周分布的设置有破碎刀片；滤网，设置在安装室内，所述滤网置于立管的正下方，所述滤网下方设有斜板，所述斜板与滤网组成的通道与废水室相连通。
优选地，所述箱体上设有投料口，所述箱体的顶面设有存放盒，所述投料口用于向存放盒中加入洗涤剂，所述存放盒置于废水室内。
优选地，所述立管上设有电机，所述转轴的顶端固定连接在电机的输出端。
优选地，所述输水管置于立管内的开口端高于连接管置于立管内的开口端，所述转轴上呈圆周分布的设置有挡板，所述挡板置于破碎刀片的上方，所述挡板与输水管置于立管内的开口端相对。
优选地，所述输水管置于废水室内的一端设有加压盒，所述加压盒内转动连接有涡轮叶片，所述加压盒上设有第二防护板，所述第二防护板置于安装室的一端与转轴的底端转动相连。
优选地，所述安装室内设有处理盒，所述处理盒上设有第一防护板，所述转轴置于第一防护板内的一端设有第一传动带。
进一步地，所述滤网置于处理盒内，所述滤网的两边设有收集槽，所述收集槽内滑动连接有清扫板，所述收集槽内开设有落渣口，所述落渣口的下方设有残渣盒。
进一步地，所述处理盒内转动连接有丝杆，所述清扫板螺纹连接在丝杆上。
进一步地，所述丝杆置于处理盒外的一端固定连接有第二锥齿轮，所述第二锥齿轮上啮合连接有第一锥齿轮，所述第一锥齿轮通过第二传动带与第一传动带转动相连。
优选地，所述隔板上开设有出水口，所述出水口与斜板和滤网组成的通道相对应。
与现有技术相比，本发明提供了一种房车用生活废水回收处理设备，具备以下有益效果：1、该房车用生活废水回收处理设备，通过转轴驱动涡轮叶片转动，使得废水室内混合着洗涤剂的废水喷洒在立管内，通过转动挡板，废水冲击在挡板上，使得废水更均匀的喷洒在立管内、破碎刀片上，废水经过挡板的引导，使得废水喷洒在破碎刀片上的冲击力更大，能更有效的除去破碎刀片上的食材残渣，避免食材残渣附着在破碎刀片上，使得破碎刀片破碎效果下降。
2、该房车用生活废水回收处理设备，通过输水管将废水室内的废水输送至立管内，使得废水室内的废水循环流动，让洗涤剂与废水充分混合，使得洗涤剂对油渍的清洁效果更好。
3、该房车用生活废水回收处理设备，通过转轴带动丝杆转动，使得清扫板对收集槽往复清理，让收集槽内的食材残渣收集在残渣盒中，便于使用者后期处理。
该房车用生活废水回收处理设备中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明能除去附着在破碎刀片上的食材残渣，避免食材残渣在破碎刀片上脱水结壳，影响破碎刀片锋利程度，进而导致破碎刀片对食材残渣的破碎效果下降。
（发明人：王位元;冯振戈;刘纪廷）
