公布日：2023.11.24
申请日：2023.10.20
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D36/04(2006.01)I
摘要
本申请提供了一种去除焦化废水COD的装置，涉及化工技术领域，包括原水处理池与设于原水处理池一侧的沉淀池，原水处理池内设有格栅组件，沉淀池上设有过滤组件。本申请通过设置的过滤组件、排泥组件、提升泵组与格栅组件，实现对水体絮状物的隔离，从而降低处理后的废水二次污染的可能，并有效将絮状物所堆积产生的大量沉积污泥进行有效排出，以避免污泥堆积导致的堵塞，解决了现有技术运行成本高处理效率低，且易因反应产生的絮状物导致处理后的废水出现二次污染，同时极易出现沉淀形成污泥导致排水处的堵塞，进而很难长时间稳定运行，无法满足企业的使用需求，降低了焦化废水COD的装置实用性的问题。
权利要求书

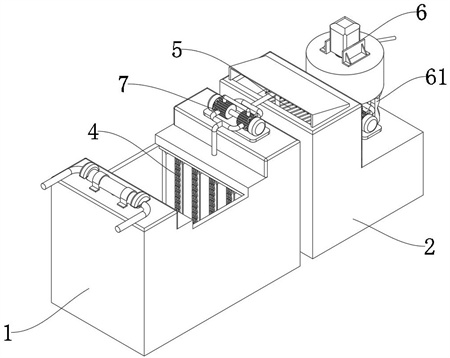

1.一种去除焦化废水COD的装置，其特征在于，包括原水处理池（1）与设于所述原水处理池（1）一侧的沉淀池（2），所述原水处理池（1）内设有格栅组件（4），所述沉淀池（2）上设有过滤组件（5），所述沉淀池（2）的上表面设有排泥组件（6），所述原水处理池（1）与沉淀池（2）上设有提升泵组（7）；所述格栅组件（4）包括固定连接于所述原水处理池（1）两内侧壁顶壁的横杆（41），所述横杆（41）下表面的中部卡接有阻隔栅（42）；所述过滤组件（5）包括固定连接于所述沉淀池（2）两内侧壁中部的搭块（51），并通过搭块（51）活动卡接有过滤件（52）；所述排泥组件（6）包括固定连接于所述沉淀池（2）上表面一侧的支架（61），所述支架（61）的顶端固定连接有支撑件（62），所述支撑件（62）的内弧面卡接有封闭件（63）；所述提升泵组（7）包括固定连接于所述原水处理池（1）上表面一侧的泥浆泵（71），所述泥浆泵（71）的抽取端贯穿连接在原水处理池（1）的内部，所述泥浆泵（71）的排出端贯穿连接在沉淀池（2）的内部，所述沉淀池（2）上表面的一侧固定连接有污水泵（72）。
2.根据权利要求1所述的一种去除焦化废水COD的装置，其特征在于，所述阻隔栅（42）的数量为若干个，若干个所述阻隔栅（42）均匀等距的分布在横杆（41）上，且两两之间固定连接有斜滤网（43），所述原水处理池（1）上表面的一侧固定连接有卡环，并通过卡环固定连接有三通管（44），所述三通管（44）的底端贯穿连接在所述原水处理池（1）上。
3.根据权利要求1所述的一种去除焦化废水COD的装置，其特征在于，所述过滤件（52）上表面的周侧固定连接有竖杆（53），所述竖杆（53）的顶端固定连接有分流件（54），所述分流件（54）上表面的两侧均为斜面设置，并开设有流动槽，所述流动槽的数量为若干个，并均匀分布在所述分流件（54）上，所述过滤件（52）的内底壁开设有滤孔（55），所述滤孔（55）的数量为若干个，并均匀分布在所述过滤件（52）上。
4.根据权利要求1所述的一种去除焦化废水COD的装置，其特征在于，所述沉淀池（2）两内侧壁的中部固定连接有隔板（56），所述隔板（56）下表面的中部开设有排水槽，所述隔板（56）一侧表面的底部与所述沉淀池（2）一侧内侧壁的底部固定连接有分级滤网（57）；所述分级滤网（57）包括低目数滤网（571）、次级滤网（572）与高目数滤网（573），所述低目数滤网（571）、次级滤网（572）与高目数滤网（573）从下至上依次设置。
5.根据权利要求1所述的一种去除焦化废水COD的装置，其特征在于，所述封闭件（63）的上表面固定连接有支护，并通过支护固定连接有伺服电机（64），所述伺服电机（64）的输出端贯穿连接在所述封闭件（63）上，并固定连接有防溅套（65），所述封闭件（63）的内弧面固定连接有分隔网盘（66），所述分隔网盘（66）的中部开设有通孔，并通过通孔与所述防溅套（65）相卡接。
6.根据权利要求1所述的一种去除焦化废水COD的装置，其特征在于，所述封闭件（63）外弧面的顶部开设有排水孔，并通过排水孔固定连接有排水管（67），所述封闭件（63）外弧面的底部开设有排泥孔，并通过排泥孔固定连接有污泥管（68）。
7.根据权利要求5所述的一种去除焦化废水COD的装置，其特征在于，所述污水泵（72）的排水端贯穿连接在封闭件（63）上，并垂直设于所述防溅套（65）内部，所述防溅套（65）外弧面的两侧均固定连接有连杆（69），所述连杆（69）的数量为四个，四个所述连杆（69）两两分为一组，每组所述连杆（69）之间固定连接有加强杆（610）。
8.根据权利要求7所述的一种去除焦化废水COD的装置，其特征在于，每组所述连杆（69）的底端均固定连接有刮泥板（611），所述刮泥板（611）与所述封闭件（63）的内底壁相适配贴合，两个所述刮泥板（611）相对一端均开设有凹槽，并通过凹槽与所述污水泵（72）的排水端相卡接。
9.根据权利要求3所述的一种去除焦化废水COD的装置，其特征在于，所述污水泵（72）的抽取端贯穿连接在所述沉淀池（2）的内部，所述沉淀池（2）上表面的一侧开设有防尘盖（73），所述防尘盖（73）卡接于所述泥浆泵（71）的排出端上，所述泥浆泵（71）的排出端位于所述分流件（54）的上方。
发明内容
本发明的目的在于提供一种去除焦化废水COD的装置，通过设置的各个组件解决了现有的焦化废水COD的装置，运行成本高处理效率低，且易因反应产生的絮状物导致处理后的废水出现二次污染，同时极易出现沉淀形成污泥导致排水处的堵塞，进而很难长时间稳定运行，无法满足企业的使用需求，降低了焦化废水COD的装置实用性的问题。
为了实现上述发明目的，本发明提供了以下技术方案：一种去除焦化废水COD的装置，包括原水处理池与设于所述原水处理池一侧的沉淀池，所述原水处理池内设有格栅组件，所述沉淀池上设有过滤组件，所述沉淀池的上表面设有排泥组件，所述原水处理池与沉淀池上设有提升泵组；所述格栅组件包括固定连接于所述原水处理池两内侧壁顶壁的横杆，所述横杆下表面的中部卡接有阻隔栅；所述过滤组件包括固定连接于所述沉淀池两内侧壁中部的搭块，并通过搭块活动卡接有过滤件；所述排泥组件包括固定连接于所述沉淀池上表面一侧的支架，所述支架的顶端固定连接有支撑件，所述支撑件的内弧面卡接有封闭件；所述提升泵组包括固定连接于所述原水处理池上表面一侧的泥浆泵，所述泥浆泵的抽取端贯穿连接在原水处理池的内部，所述泥浆泵的排出端贯穿连接在沉淀池的内部，所述沉淀池上表面的一侧固定连接有污水泵。
作为本申请优选的技术方案，所述阻隔栅的数量为若干个，若干个所述阻隔栅均匀等距的分布在横杆上，且两两之间固定连接有斜滤网，所述原水处理池上表面的一侧固定连接有卡环，并通过卡环固定连接有三通管，所述三通管的底端贯穿连接在所述原水处理池上。
作为本申请优选的技术方案，所述过滤件上表面的周侧固定连接有竖杆，所述竖杆的顶端固定连接有分流件，所述分流件上表面的两侧均为斜面设置，并开设有流动槽，所述流动槽的数量为若干个，并均匀分布在所述分流件上，所述过滤件的内底壁开设有滤孔，所述滤孔的数量为若干个，并均匀分布在所述过滤件上。
作为本申请优选的技术方案，所述沉淀池两内侧壁的中部固定连接有隔板，所述隔板下表面的中部开设有排水槽，所述隔板一侧表面的底部与所述沉淀池一侧内侧壁的底部固定连接有分级滤网。
所述分级滤网包括低目数滤网、次级滤网与高目数滤网，所述低目数滤网、次级滤网与高目数滤网从下至上依次设置。
作为本申请优选的技术方案，所述封闭件的上表面固定连接有支护，并通过支护固定连接有伺服电机，所述伺服电机的输出端贯穿连接在所述封闭件上，并固定连接有防溅套，所述封闭件的内弧面固定连接有分隔网盘，所述分隔网盘的中部开设有通孔，并通过通孔与所述防溅套相卡接。
作为本申请优选的技术方案，所述封闭件外弧面的顶部开设有排水孔，并通过排水孔固定连接有排水管，所述封闭件外弧面的底部开设有排泥孔，并通过排泥孔固定连接有污泥管。
作为本申请优选的技术方案，所述污水泵的排水端贯穿连接在封闭件上，并垂直设于所述防溅套内部，所述防溅套外弧面的两侧均固定连接有连杆，所述连杆的数量为四个，四个所述连杆两两分为一组，每组所述连杆之间固定连接有加强杆。
作为本申请优选的技术方案，每组所述连杆的底端均固定连接有刮泥板，所述刮泥板与所述封闭件的内底壁相适配贴合，两个所述刮泥板相对一端均开设有凹槽，并通过凹槽与所述污水泵的排水端相卡接。
作为本申请优选的技术方案，所述污水泵的抽取端贯穿连接在所述沉淀池的内部，所述沉淀池上表面的一侧开设有防尘盖，所述防尘盖卡接于所述泥浆泵的排出端上，所述泥浆泵的排出端位于所述分流件的上方。
与现有技术相比，本发明的有益效果：在本申请的方案中：通过设置的过滤组件、排泥组件、提升泵组与格栅组件，实现对水体絮状物的隔离，从而降低处理后的废水二次污染的可能，并有效将絮状物所堆积产生的大量沉积污泥进行有效排出，以避免污泥堆积导致的堵塞，解决了现有技术运行成本高处理效率低，且易因反应产生的絮状物导致处理后的废水出现二次污染，同时极易出现沉淀形成污泥导致排水处的堵塞，进而很难长时间稳定运行，无法满足企业的使用需求，降低了焦化废水COD的装置实用性的问题。
（发明人：郑兴周;张玉辉;宋志军;雷之尧）
