公布日：2023.11.24
申请日：2023.10.13
分类号：B01D36/04(2006.01)I;B01D35/16(2006.01)I;B01D29/92(2006.01)I;B01D29/94(2006.01)I;B01D35/30(2006.01)I;B01D29/56(2006.01)I;B01D29/90(2006.01)I;
C02F1/00(2023.01)N;C02F103/04(2006.01)N
摘要
本发明涉及废水过滤技术领域，具体涉及一种清洗机废水过滤系统，包括：第一处理装置，用于对皂化物颗粒进行一次富集并形成一次富集物；分离过滤器，用于对一次富集物进行过滤形成二次富集物和过滤液；第二处理装置，用于对过滤液进行静态沉降获得三次富集物；以及带式压滤机，用于对二次富集物和三次富集物进行压滤处理获得固态废渣。本发明通过分离过滤器将一次富集物进行过滤形成二次富集物和过滤液，相比于直接沉降的方式，提高了工作效率，并且降低了过滤时长。
权利要求书
1.一种清洗机废水过滤系统，其特征在于：包括：第一处理装置，用于对皂化物颗粒进行一次富集并形成一次富集物；分离过滤器，用于对一次富集物进行过滤形成二次富集物和过滤液；第二处理装置，用于对过滤液进行静态沉降获得三次富集物；以及带式压滤机，用于对二次富集物和三次富集物进行压滤处理获得固态废渣。
2.根据权利要求1所述的一种清洗机废水过滤系统，其特征在于：所述第一处理装置包括第一储罐；所述第一储罐的底部设有曝气管；所述第一储罐的顶部设有第一溢流管；所述第一溢流管设于分离过滤器。
3.根据权利要求1所述的一种清洗机废水过滤系统，其特征在于：所述分离过滤器包括壳体；所述壳体的顶部设有与第一处理装置连通的进料口；所述壳体的底部设有与第二处理装置连通的第一出料口以及与带式压滤机连通的第二出料口；壳体内转动设有过滤机构以及用于驱动过滤机构转动的电机；过滤机构包括多孔层；多孔层内形成有与进料口连通的第一腔体；多孔层与壳体之间形成有第二腔体；第一出料口与第二出料口分别与第二腔体连通。
4.根据权利要求3所述的一种清洗机废水过滤系统，其特征在于：所述过滤机构包括转动设于壳体的底座与顶盖；所述底座与顶盖之间设有连接杆；所述多孔层设于底座与顶盖之间。
5.根据权利要求4所述的一种清洗机废水过滤系统，其特征在于：所述底座上转动设有底转动环；所述顶盖上转动设有顶转动环；所述多孔层包括多条第一伸缩网线以及多条第二伸缩网线；所述第一伸缩网线与第二伸缩网线交错设置从而形成有过滤孔；所述第一伸缩网线的一端设于底座；所述第一伸缩网线的另一端设于顶转动环；所述第二伸缩网线的一端设于顶盖；所述第二伸缩网线的另一端设于底转动环。
6.根据权利要求5所述的一种清洗机废水过滤系统，其特征在于：所述底座以及顶盖均设有导向槽；所述导向槽内滑动设有滑块；所述导向槽靠近壳体的一端设有与滑块抵靠的弹簧；所述滑块贯穿导向槽设有插销；所述底转动环以及顶转动环均设置有呈渐开线方向延伸的驱动槽；所述插销滑动设于驱动槽。
7.根据权利要求4所述的一种清洗机废水过滤系统，其特征在于：所述第一腔体设有蒸汽喷管以及冲洗喷管；所述蒸汽喷管以及冲洗喷管均朝向多孔层设有喷嘴。
8.根据权利要求4所述的一种清洗机废水过滤系统，其特征在于：所述第一腔体内设有与底座连接的转轴；所述转轴设有多个转子；所述壳体在第一出料口处设有第一电磁阀；所述壳体在第二出料口处设有第二电磁阀。
9.根据权利要求1所述的一种清洗机废水过滤系统，其特征在于：所述第二处理装置包括第二储罐；所述第二储罐的底部设有排渣管；所述排渣管与带式压滤机连通；所述第二储罐的顶部设有第二溢流管。
发明内容
本发明的目的是针对现有技术中的上述不足，提供了一种清洗机废水过滤系统。

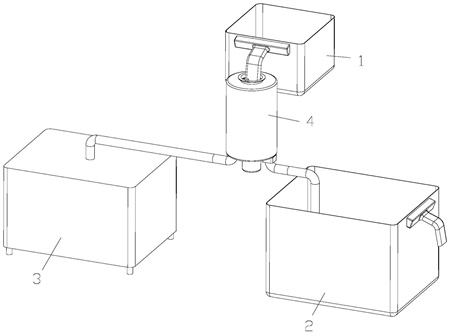

本发明的目的通过以下技术方案实现：一种清洗机废水过滤系统，包括：
第一处理装置，用于对皂化物颗粒进行一次富集并形成一次富集物；
分离过滤器，用于对一次富集物进行过滤形成二次富集物和过滤液；
第二处理装置，用于对过滤液进行静态沉降获得三次富集物；
以及带式压滤机，用于对二次富集物和三次富集物进行压滤处理获得固态废渣。
本发明进一步设置为，所述第一处理装置包括第一储罐；所述第一储罐的底部设有曝气管；所述第一储罐的顶部设有第一溢流管；所述第一溢流管设于分离过滤器。
本发明进一步设置为，所述分离过滤器包括壳体；所述壳体的顶部设有与第一处理装置连通的进料口；所述壳体的底部设有与第二处理装置连通的第一出料口以及与带式压滤机连通的第二出料口；
壳体内转动设有过滤机构以及用于驱动过滤机构转动的电机；过滤机构包括多孔层；多孔层内形成有与进料口连通的第一腔体；多孔层与壳体之间形成有第二腔体；第一出料口与第二出料口分别与第二腔体连通。
本发明进一步设置为，所述过滤机构包括转动设于壳体的底座与顶盖；所述底座与顶盖之间设有连接杆；所述多孔层设于底座与顶盖之间。
本发明进一步设置为，所述底座上转动设有底转动环；所述顶盖上转动设有顶转动环；所述多孔层包括多条第一伸缩网线以及多条第二伸缩网线；所述第一伸缩网线与第二伸缩网线交错设置从而形成有过滤孔；
所述第一伸缩网线的一端设于底座；所述第一伸缩网线的另一端设于顶转动环；
所述第二伸缩网线的一端设于顶盖；所述第二伸缩网线的另一端设于底转动环。
本发明进一步设置为，所述底座以及顶盖均设有导向槽；所述导向槽内滑动设有滑块；所述导向槽靠近壳体的一端设有与滑块抵靠的弹簧；
所述滑块贯穿导向槽设有插销；
所述底转动环以及顶转动环均设置有呈渐开线方向延伸的驱动槽；所述插销滑动设于驱动槽。
本发明进一步设置为，所述第一腔体设有蒸汽喷管以及冲洗喷管；所述蒸汽喷管以及冲洗喷管均朝向多孔层设有喷嘴。
本发明进一步设置为，所述第一腔体内设有与底座连接的转轴；所述转轴设有多个转子；
所述壳体在第一出料口处设有第一电磁阀；所述壳体在第二出料口处设有第二电磁阀。
本发明进一步设置为，所述第二处理装置包括第二储罐；所述第二储罐的底部设有排渣管；所述排渣管与带式压滤机连通；所述第二储罐的顶部设有第二溢流管。
本发明的有益效果：本发明通过分离过滤器将一次富集物进行过滤形成二次富集物和过滤液，相比于直接沉降的方式，提高了工作效率，并且降低了过滤时长。
（发明人：肖忠正）
