公布日：2024.06.07
申请日：2024.05.09
分类号：B01F35/71(2022.01)I;B01F35/00(2022.01)I;B01F27/90(2022.01)I;B01F31/40(2022.01)I;B01F21/10(2022.01)I;C02F1/52(2023.01)I
摘要
本发明公开了一种化工污水处理用加药装置，包括罐体，罐体的顶端设置有进料斗，罐体的底端设置有带有阀门的出料管，罐体的顶端设置有动力件，罐体的内部设置有通过动力件驱动的搅拌轴，搅拌轴上均匀固定连接有搅拌杆；所述搅拌轴以及搅拌杆均为中空结构且二者的内部连通，搅拌轴的顶端与进水接头转动连接，进水接头通过外接泵体泵入污水，搅拌轴上设置有至少一个压迫件，罐体的内部设置有弹性辅助件，压迫件与弹性辅助件配合用于加快污水的进入以及药物的分散；本发明，通过设置的动力件、搅拌轴、压迫件以及弹性辅助件等的配合使用，一方面能够加快污水的进入，另一方面能够产生气流对药物吹动，提高污水对药物的溶解速率。
权利要求书

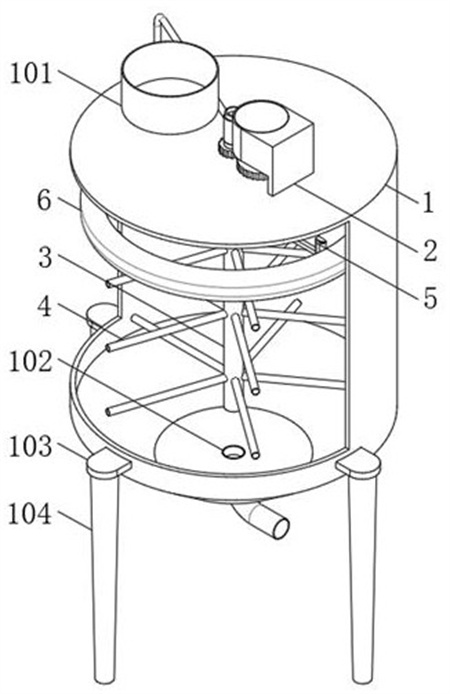

1.一种化工污水处理用加药装置，包括罐体（1），罐体（1）的顶端设置有进料斗（101），罐体（1）的底端设置有带有阀门的出料管（102），罐体（1）的顶端设置有动力件（2），罐体（1）的内部设置有通过动力件（2）驱动的搅拌轴（3），搅拌轴（3）上均匀固定连接有搅拌杆（4）；其特征在于，所述搅拌轴（3）以及搅拌杆（4）均为中空结构且二者的内部连通，搅拌轴（3）的顶端与进水接头（7）转动连接，进水接头（7）通过外接泵体泵入污水，搅拌轴（3）上设置有至少一个压迫件（5），罐体（1）的内部设置有环状的弹性辅助件（6），压迫件（5）位于弹性辅助件（6）的内侧并与其抵接，弹性辅助件（6）上具有进气孔（608）以及出气管（609），弹性辅助件（6）的内部设置有位于进气孔（608）与出气管（609）之间的柔性隔膜（605），通过压迫件（5）对弹性辅助件（6）施加压力，使弹性辅助件（6）与压迫件（5）的抵接处变形；弹性辅助件（6）包括与罐体（1）内壁固定连接的弹性体（601），弹性体（601）为中空结构，弹性体（601）内固定连接有柔性隔板（602），且弹性体（601）的内部通过柔性隔板（602）形成外腔体（603）以及内腔体（604），外腔体（603）的内部以及内腔体（604）的内部均固定连接有柔性隔膜（605）；其中外腔体（603）上分别固定连接有进液管（606）以及出液管（607），进液管（606）以及出液管（607）分布于外腔体（603）内的柔性隔膜（605）两侧，进液管（606）通过导管与进水接头（7）的内部连通；内腔体（604）上分别形成进气孔（608）以及固定连接有出气管（609），进气孔（608）以及出气管（609）分布于内腔体（604）内的柔性隔膜（605）两侧；弹性体（601）、柔性隔板（602）以及柔性隔膜（605）均采用橡胶材质制成，弹性体（601）的形状、外腔体（603）的形状以及内腔体（604）的形状均为环形；进料斗（101）的内部设置有药物分散机构（8）；药物分散机构（8）包括与进料斗（101）转动连接的转轴（801），转轴（801）的一端均匀固定连接有叶片（802），出液管（607）的管口朝向叶片（802），转轴（801）的中部形成U形的弯曲部（803），弯曲部（803）与第一连杆（804）上的圆孔转动连接，第一连杆（804）与筛网（805）铰接，筛网（805）的底端均匀固定连接有伸缩弹簧（806），每个伸缩弹簧（806）均与对应的垫板（807）固定连接，每个垫板（807）均与进料斗（101）的内壁固定连接；药物分散机构（8）还包括第二连杆（808），第二连杆（808）上的圆孔与弯曲部（803）转动连接，第二连杆（808）的底端与拨料塞（809）的顶端铰接，拨料塞（809）位于进料斗（101）的下料口内并与其滑动配合，拨料塞（809）的底端与伸缩杆（810）的顶端固定连接，伸缩杆（810）的底端与底架（811）的中部固定连接，底架（811）两端均与进料斗（101）的下料口固定连接。
2.根据权利要求1所述的一种化工污水处理用加药装置，其特征在于：压迫件（5）包括与搅拌轴（3）固定连接的连接架（501），连接架（501）与U形架（502）固定连接，U形架（502）上转动连接有压辊（503）。
3.根据权利要求1所述的一种化工污水处理用加药装置，其特征在于：所述动力件（2）包括与罐体（1）固定连接的驱动电机（201），驱动电机（201）的输出轴与主动齿轮（202）固定连接，主动齿轮（202）与从动齿轮（203）啮合配合，从动齿轮（203）与搅拌轴（3）固定连接。
4.根据权利要求1所述的一种化工污水处理用加药装置，其特征在于：所述压迫件（5）设置有两个，两个压迫件（5）以搅拌轴（3）为中心对称设置。
5.根据权利要求1所述的一种化工污水处理用加药装置，其特征在于：所述罐体（1）的外壁均匀固定连接有支座（103），每个支座（103）上均固定连接有支撑柱（104）。
6.根据权利要求1所述的一种化工污水处理用加药装置，其特征在于：所述罐体（1）的内部还设置有扰流机构（9），扰流机构（9）包括固定件以及活动件；固定件包括与罐体（1）内壁固定连接的安装环（901），安装环（901）上均匀固定连接有弧形的凸起（902）；活动件设置有多组，活动件包括两个活动板（903），两个活动板（903）之间通过短杆（904）固定连接，两个活动板（903）上的通孔均与位于竖直方向的同一列的搅拌杆（4）滑动配合，其中一个搅拌杆（4）上还固定连接有挡杆（905），挡杆（905）位于两个活动板（903）之间。
发明内容
针对上述情况，为克服现有技术的缺陷，本发明提供一种化工污水处理用加药装置，有效的解决了将药物直接加入到污水的内部，这种方式加药较为方便，但是由于药物均集中在一定的范围内，因此药物溶解在污水中需要较多的时间的问题。
为实现上述目的，本发明提供如下技术方案：一种化工污水处理用加药装置，包括罐体，罐体的顶端设置有进料斗，罐体的底端设置有带有阀门的出料管，罐体的顶端设置有动力件，罐体的内部设置有通过动力件驱动的搅拌轴，搅拌轴上均匀固定连接有搅拌杆；所述搅拌轴以及搅拌杆均为中空结构且二者的内部连通，搅拌轴的顶端与进水接头转动连接，进水接头通过外接泵体泵入污水，搅拌轴上设置有至少一个压迫件，罐体的内部设置有环状的弹性辅助件，压迫件位于弹性辅助件的内侧并与其抵接，弹性辅助件上具有进气孔以及出气管，弹性辅助件的内部设置有位于进气孔与出气管之间的柔性隔膜，通过压迫件对弹性辅助件施加压力，使弹性辅助件与压迫件的抵接处变形。
优选的，压迫件包括与搅拌轴固定连接的连接架，连接架与U形架固定连接，U形架上转动连接有压辊。
优选的，弹性辅助件包括与罐体内壁固定连接的弹性体，弹性体为中空结构，弹性体内固定连接有柔性隔板，且弹性体的内部通过柔性隔板形成外腔体以及内腔体，外腔体的内部以及内腔体的内部均固定连接有柔性隔膜；其中外腔体上分别固定连接有进液管以及出液管，进液管以及出液管分布于外腔体内的柔性隔膜两侧，进液管通过导管与进水接头的内部连通；内腔体上分别形成进气孔以及固定连接有出气管，进气孔以及出气管分布于内腔体内的柔性隔膜两侧。
优选的，所述动力件包括与罐体固定连接的驱动电机，驱动电机的输出轴与主动齿轮固定连接，主动齿轮与从动齿轮啮合配合，从动齿轮与搅拌轴固定连接。
优选的，所述压迫件设置有两个，两个压迫件以搅拌轴为中心对称设置。
优选的，所述弹性体、柔性隔板以及柔性隔膜均采用橡胶材质制成，弹性体的形状、外腔体的形状以及内腔体的形状均为环形。
优选的，所述进料斗的内部设置有药物分散机构；药物分散机构包括与进料斗转动连接的转轴，转轴的一端均匀固定连接有叶片，出液管的管口朝向叶片，转轴的中部形成U形的弯曲部，弯曲部与第一连杆上的圆孔转动连接，第一连杆与筛网铰接，筛网的底端均匀固定连接有伸缩弹簧，每个伸缩弹簧均与对应的垫板固定连接，每个垫板均与进料斗的内壁固定连接。
优选的，所述药物分散机构还包括第二连杆，第二连杆上的圆孔与弯曲部转动连接，第二连杆的底端与拨料塞的顶端铰接，拨料塞位于进料斗的下料口内并与其滑动配合，拨料塞的底端与伸缩杆的顶端固定连接，伸缩杆的底端与底架的中部固定连接，底架两端均与进料斗的下料口固定连接。
优选的，所述罐体的外壁均匀固定连接有支座，每个支座上均固定连接有支撑柱。
优选的，所述罐体的内部还设置有扰流机构，扰流机构包括固定件以及活动件；固定件包括与罐体内壁固定连接的安装环，安装环上均匀固定连接有弧形的凸起；活动件设置有多组，活动件包括两个活动板，两个活动板之间通过短杆固定连接，两个活动板上的通孔均与位于竖直方向的同一列的搅拌杆滑动配合，其中一个搅拌杆上还固定连接有挡杆，挡杆位于两个活动板之间。
与现有技术相比，本发明的有益效果是：
1）在工作中，通过设置的动力件、搅拌轴、压迫件以及弹性辅助件等的配合使用，能够在对污水输送的过程中，通过压迫件配合弹性辅助件一方面能够加快污水的进入，另一方面能够产生气流对药物吹动，从而扩大药物的分散面积，从而提高污水对药物的溶解速率；
2）在工作中，通过设置的药物分散机构，能够通过污水作为动力，在污水进入的过程中，不仅能够对药物进行振动筛选，降低药物的颗粒度大小，从而避免药物成块状堆积在一起，另一方面也能随着污水流速的增加而自动加快药物的下落；
3）在工作中，通过设置的扰流机构，能够在搅拌杆转动的过程中，使得扰流机构内的活动板沿着搅拌杆的轴线方向往复运动，从而对搅拌杆转动过程中产生的层流现象进行冲击，进一步加快污水对药物的溶解速率。
（发明人：肖英杰;曹文心;高均杰）
