公布日：2024.06.07
申请日：2024.04.08
分类号：B01D24/02(2006.01)I;B01D24/46(2006.01)I;B01D24/40(2006.01)I
摘要
本发明涉及无动力生活污水处理装置，属于生活污水处理技术领域，包括第一水管，所述第一水管的左右两侧均固定有第二水管，所述第一水管的背面固定有箱体，所述第一水管和箱体的下表面贴合有两个安装盒，所述第二水管的背面固定有壳体，所述安装盒的内部填充有多个滤石。该无动力生活污水处理装置，当第一水管中的水过多时，通过浮力带动第一浮板向上移动，第一浮板会通过铰接杆推动铰接板旋转，通过铰接板和第一限位杆配合，对第二弹簧挤压，方便污水进入到第二水管中，当污水数量减少后，铰接板复位，并通过铰接杆推动第一浮板移动，防止污水进入到第二水管中，方便污水多时，对污水分流，当污水少时，防止污水进入到第二水管中。
权利要求书

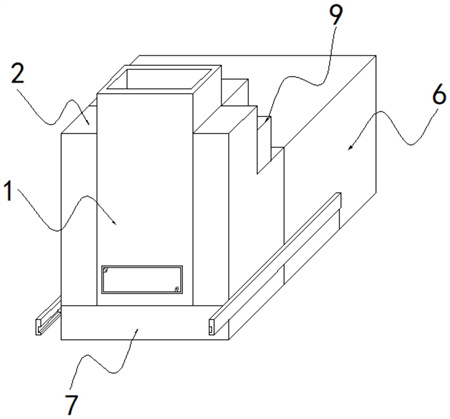

1.无动力生活污水处理装置，包括第一水管(1)，其特征在于：所述第一水管(1)的左右两侧均固定有第二水管(2)，所述第一水管(1)的背面固定有箱体(6)，所述第一水管(1)和箱体(6)的下表面贴合有两个安装盒(7)，所述第二水管(2)的背面固定有壳体(9)，所述安装盒(7)的内部填充有多个滤石(8)，所述第一水管(1)的内部设有对污水分流的分流机构(4)，所述第二水管(2)的内部设有更换安装盒(7)的更换机构(5)；所述分流机构(4)包括开设于第一水管(1)左右两侧的滑槽(403)，所述滑槽(403)的内部滑动连接有滑块(401)，两个所述滑块(401)之间固定有第一浮板(402)，所述第一浮板(402)的上表面铰接有两个铰接杆(404)，所述分流机构(4)还包括开设于第一水管(1)左右两侧的通孔(410)，所述通孔(410)内腔的上表面固定有铰接座(409)，所述铰接座(409)的外表面铰接有铰接板(405)，两个所述铰接板(405)相背的一侧均固定有第一限位杆(406)，所述第一限位杆(406)的外表面套接有第二弹簧(408)，所述分流机构(4)还包括固定于第二水管(2)内腔上表面的第二限位杆(407)。
2.根据权利要求1所述的无动力生活污水处理装置，其特征在于：所述第二水管(2)的下表面开设有第一凹槽(3)，所述第一凹槽(3)内腔的上表面固定有第一伸缩杆(10)，所述第一伸缩杆(10)的外表面套接有第一弹簧(11)，所述第一伸缩杆(10)的下表面固定有卡球(12)，所述安装盒(7)的上表面开设有球槽(13)。
3.根据权利要求2所述的无动力生活污水处理装置，其特征在于：所述第一弹簧(11)的上表面固定于第一凹槽(3)内腔的上表面，所述第一弹簧(11)的下表面固定于卡球(12)的上表面，所述卡球(12)卡接于球槽(13)的内部。
4.根据权利要求1所述的无动力生活污水处理装置，其特征在于：所述第一限位杆(406)和第二限位杆(407)均呈T形，所述第二弹簧(408)套接与第二限位杆(407)的外表面。
5.根据权利要求1所述的无动力生活污水处理装置，其特征在于：所述滑槽(403)和滑块(401)均呈T形，两个所述铰接杆(404)相背的一侧分别铰接于两个铰接板(405)相对的一侧。
6.根据权利要求1所述的无动力生活污水处理装置，其特征在于：所述更换机构(5)包括更换组件和限位组件，所述更换组件包括通过轴承座转动连接于两个第二水管(2)内腔相背一侧的转杆(501)，所述转杆(501)的外表面固定有棘轮(502)、水车(503)和第一滑轮(504)，所述第一滑轮(504)的外表面滑动连接有拉绳(505)，所述更换组件还包括通过轴承座转动连接于箱体(6)内腔前后两侧之间的两个第二滑轮(510)和固定于箱体(6)内腔前后两侧之间的限位块(512)，所述拉绳(505)正面的下端固定有滑杆(511)，所述滑杆(511)的正面固定有推板(514)，所述滑杆(511)的外表面套接有第三弹簧(513)。
7.根据权利要求6所述的无动力生活污水处理装置，其特征在于：所述限位组件包括滑动连接于壳体(9)内部的第二浮板(506)和固定于壳体(9)内腔上表面的第二通电块(509)，所述第二浮板(506)的上表面固定有连接杆(507)，所述连接杆(507)的上表面固定有第一通电块(508)，所述限位组件还包括固定于两个第二水管(2)内腔相背一侧的仓体(515)，所述仓体(515)内腔的上表面固定有第二伸缩杆(516)，所述第二伸缩杆(516)的外表面套接有第四弹簧(517)，所述第二伸缩杆(516)的下表面固定有卡块(518)，两个卡块(518)相背的一侧均固定有第二磁铁(520)，两个所述仓体(515)内腔相背的一侧均固定有第一磁铁(519)。8.根据权利要求6所述的无动力生活污水处理装置，其特征在于：所述限位块(512)的正面开设有圆孔和两个横孔，所述滑杆(511)滑动连接于圆孔的内部，所述推板(514)的背面固定有两个横杆，所述横杆滑动连接于横孔的内部。
9.根据权利要求6所述的无动力生活污水处理装置，其特征在于：所述第三弹簧(513)的正面固定于推板(514)的背面，所述第三弹簧(513)的背面固定于限位块(512)的正面。
10.根据权利要求7所述的无动力生活污水处理装置，其特征在于：所述第四弹簧(517)的下表面固定于卡块(518)的上表面，所述第四弹簧(517)的上表面固定于仓体(515)内腔的上表面，所述卡块(518)呈梯形，所述卡块(518)与棘轮(502)相抵接。
发明内容
针对现有技术的不足，本发明提供了无动力生活污水处理装置，具备方便分流等优点，解决了现有的无动力生活污水处理装置分流不便的问题。
为实现上述目的，本发明提供如下技术方案：无动力生活污水处理装置，包括第一水管，所述第一水管的左右两侧均固定有第二水管，所述第一水管的背面固定有箱体，所述第一水管和箱体的下表面贴合有两个安装盒，所述第二水管的背面固定有壳体，所述安装盒的内部填充有多个滤石，所述第一水管的内部设有对污水分流的分流机构，所述第二水管的内部设有更换安装盒的更换机构；
所述分流机构包括开设于第一水管左右两侧的滑槽，所述滑槽的内部滑动连接有滑块，两个所述滑块之间固定有第一浮板，所述第一浮板的上表面铰接有两个铰接杆，所述分流机构还包括开设于第一水管左右两侧的通孔，所述通孔内腔的上表面固定有铰接座，所述铰接座的外表面铰接有铰接板，两个所述铰接板相背的一侧均固定有第一限位杆，所述第一限位杆的外表面套接有第二弹簧，所述分流机构还包括固定于第二水管内腔上表面的第二限位杆。
进一步，所述第二水管的下表面开设有第一凹槽，所述第一凹槽内腔的上表面固定有第一伸缩杆，所述第一伸缩杆的外表面套接有第一弹簧，所述第一伸缩杆的下表面固定有卡球，所述安装盒的上表面开设有球槽。
进一步，所述第一弹簧的上表面固定于第一凹槽内腔的上表面，所述第一弹簧的下表面固定于卡球的上表面，所述卡球卡接于球槽的内部。
进一步，所述第一限位杆和第二限位杆均呈T形，所述第二弹簧套接与第二限位杆的外表面。
进一步，所述滑槽和滑块均呈T形，两个所述铰接杆相背的一侧分别铰接于两个铰接板相对的一侧。
进一步，所述更换机构包括更换组件和限位组件，所述更换组件包括通过轴承座转动连接于两个第二水管内腔相背一侧的转杆，所述转杆的外表面固定有棘轮、水车和第一滑轮，所述第一滑轮的外表面滑动连接有拉绳，所述更换组件还包括通过轴承座转动连接于箱体内腔前后两侧之间的两个第二滑轮和固定于箱体内腔前后两侧之间的限位块，所述拉绳正面的下端固定有滑杆，所述滑杆的正面固定有推板，所述滑杆的外表面套接有第三弹簧。
进一步，所述限位组件包括滑动连接于壳体内部的第二浮板和固定于壳体内腔上表面的第二通电块，所述第二浮板的上表面固定有连接杆，所述连接杆的上表面固定有第一通电块，所述限位组件还包括固定于两个第二水管内腔相背一侧的仓体，所述仓体内腔的上表面固定有第二伸缩杆，所述第二伸缩杆的外表面套接有第四弹簧，所述第二伸缩杆的下表面固定有卡块，两个卡块相背的一侧均固定有第二磁铁，两个所述仓体内腔相背的一侧均固定有第一磁铁。
进一步，所述限位块的正面开设有圆孔和两个横孔，所述滑杆滑动连接于圆孔的内部，所述推板的背面固定有两个横杆，所述横杆滑动连接于横孔的内部。
进一步，所述第三弹簧的正面固定于推板的背面，所述第三弹簧的背面固定于限位块的正面。
进一步，所述第四弹簧的下表面固定于卡块的上表面，所述第四弹簧的上表面固定于仓体内腔的上表面，所述卡块呈梯形，所述卡块与棘轮相抵接。
与现有技术相比，本申请的技术方案具备以下有益效果：
1、该无动力生活污水处理装置，通过分流机构，当第一水管中的水过多时，通过浮力带动第一浮板向上移动，第一浮板会通过铰接杆推动铰接板旋转，通过铰接板和第一限位杆配合，对第二弹簧挤压，方便污水进入到第二水管中，当污水数量减少后，铰接板复位，并通过铰接杆推动第一浮板移动，防止污水进入到第二水管中，方便污水多时，对污水分流，当污水少时，防止污水进入到第二水管中。
2、该无动力生活污水处理装置，通过更换机构，当污水进去到第二水管中后，推动水车、转杆、棘轮和第一滑轮旋转，通过第一滑轮旋转，带动拉绳移动，带动滑杆和推板移动并挤压第三弹簧，当第二水管中的污水过多时，带动第二浮板向上移动，第二浮板通过连接杆带动第一通电块一起移动，使第一通电块与第二通电块连接，第二通电块放电，使第一磁铁具有磁力，带动第二磁铁和卡块一起移动并挤压第四弹簧，解除了对棘轮的限位，第三弹簧复位，通过推板推动后端安装盒和前端安装盒，方便更换滤石，提高过滤效果。
（发明人：鄢志君;元文涛）
