公布日：2024.06.07
申请日：2024.03.20
分类号：C02F3/08(2023.01)I;C02F3/30(2023.01)I;C02F3/34(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明公开了一种污水处理用生物转盘，包括基础结构，以及安装于所述基础结构上方的底座，所述底座的上端设置开口，在所述底座的上端可拆卸的安装有壳盖，所述壳盖的侧面靠近顶部位置处安装有透气窗，在所述底座的两端安装有轴承座，通过两端的所述轴承座转动安装有一转轴，通过所述转轴安装有膜盘结构，在所述底座的侧面安装有电机，所述电机与所述转轴之间配合有传动单元，在所述底座的一端靠近上部位置处进水管，另一端靠近上部位置处设置有溢流管，所述底座另一端的下部位置处设置有出水管；本设备集成度较高，污水处理成本更低，维护更加方便。
权利要求书
1.一种污水处理用生物转盘，其特征在于：包括基础结构（1），以及安装于所述基础结构（1）上方的底座（2），所述底座（2）的上端设置开口，在所述底座（2）的上端可拆卸的安装有壳盖（3），所述壳盖（3）的侧面靠近顶部位置处安装有透气窗（301），在所述底座（2）的两端安装有轴承座（210），通过两端的所述轴承座（210）转动安装有一转轴（4），通过所述转轴（4）安装有膜盘结构（5），在所述底座（2）的侧面安装有电机（6），所述电机（6）与所述转轴（4）之间配合有传动单元（61），在所述底座（2）的一端靠近上部位置处设置有进水管（201），另一端靠近上部位置处设置有溢流管（202），所述底座（2）另一端的下部位置处设置有出水管（203），所述膜盘结构（5）包括包括多块膜盘（501），以及通过所述膜盘（501）装夹的膜片（502），多块所述膜盘（501）拼装后形成一个圆盘，所述膜盘（501）和所述膜片（502）均为扇形，弧度小于1/2π，所述膜盘（501）组合后装夹于所述转轴（4）上，在所述转轴（4）上环形分布有多个条形槽（401），所述条形槽（401）的两端封闭，在所述转轴（4）上，位于所述条形槽（401）的两端均设置有挡板（402），通过所述挡板（402）配合有装夹螺丝（403），在所述转轴（4）上滑动安装有夹板（404），所述夹板（404）作用于所述膜盘（501），所述装夹螺丝（403）旋入后顶住所述夹板（404），所述膜盘（501）包括外框架（511），所述外框架（511）为扇形，外框架（511）的轴心处设置有弧形槽（512），通过所述弧形槽（512）与所述转轴（4）适配，在所述弧形槽（512）内壁两端位置处设置有插块（513），所述插块（513）插入所述条形槽（401）内，在所述外框架（511）的内部设置有两层格栅（514），两层所述格栅（514）间隙配合，位于同一平面的相邻两个所述外框架（511）之间配合有连接板（515），所述连接板（515）与所述外框架（511）之间配合有螺丝（516）；在所述外框架（511）的外壁处平行设置有两块支架板（517），在所述支架板（517）上设置有螺纹孔，通过所述螺纹孔配合有调节套（518），当沿着转轴（4）的轴向相邻的两个所述外框架（511）组合时，相邻两个所述调节套（518）相抵，此时相邻外框架（511）形成间隙，所述膜片（502）的局部暴露于该间隙处，相抵的两个所述调节套（518）之间配合有锁定螺栓（519）；在所述外框架（511）的外弧形面上设置有环形槽（551），在所述环形槽（551）的靠近两端处设置有插槽（552），所述连接板（515）具有插入所述插槽（552）内的插板（553）。
2.根据权利要求1所述的污水处理用生物转盘，其特征在于：所述传动单元（61）为带传动单元、链传动单元、齿轮传动单元中的一种。
3.根据权利要求1所述的污水处理用生物转盘，其特征在于：所述基础结构（1）包括浇筑成型的底板（101），在底板（101）的顶部边缘位置处堆砌后形成砖砌体（102），在所述底板（101）的顶部，位于所述砖砌体（102）的内侧浇筑有设备平台（103），所述砖砌体和所述设备平台（103）之间填充有瓜子片（104）。
4.根据权利要求3所述的污水处理用生物转盘，其特征在于：在所述设备平台（103）内浇筑有上、下多层的钢筋网片（105）。
5.根据权利要求3所述的污水处理用生物转盘，其特征在于：所述砖砌体（102）的堆砌高度高于所述设备平台（103）的高度。
6.根据权利要求5所述的污水处理用生物转盘，其特征在于：在所述砖砌体（102）的表面粉刷有水泥砂浆层（106）。
7.根据权利要求1所述的污水处理用生物转盘，其特征在于：在所述环形槽（551）的槽底处环形设置有多个通风孔（554），所述通风孔（554）位于两层所述格栅（514）之间；在所述壳盖（3）的内壁处设置有内板（302），内板（302）和所述壳盖（3）之间形成风仓，所述壳盖（3）远离所述透气窗（301）的那一端安装有进风风机（303），所述进风风机（303）与所述内板（302）之间连通有风管（304），所述内板（302）的板面上均布有出风孔（305）。
8.根据权利要求1所述的污水处理用生物转盘，其特征在于：所述膜片（502）包括网状的编织外壳（561），已经填充于所述编织外壳（561）内部的丝状物（562），所述丝状物（562）的制作材料为聚偏二氯乙烯。
发明内容
本发明要解决的技术问题是提供一种集成度较高，污水处理成本更低，维护更加方便的污水处理用生物转盘。
为解决上述问题，本发明采用如下技术方案：
一种污水处理用生物转盘，包括基础结构，以及安装于所述基础结构上方的底座，所述底座的上端设置开口，在所述底座的上端可拆卸的安装有壳盖，所述壳盖的侧面靠近顶部位置处安装有透气窗，在所述底座的两端安装有轴承座，通过两端的所述轴承座转动安装有一转轴，通过所述转轴安装有膜盘结构，在所述底座的侧面安装有电机，所述电机与所述转轴之间配合有传动单元，在所述底座的一端靠近上部位置处进水管，另一端靠近上部位置处设置有溢流管，所述底座另一端的下部位置处设置有出水管。
优选地，所述传动单元为带传动单元、链传动单元、齿轮传动单元中的一种。
优选地，所述基础结构包括浇筑成型的底板，在底板的顶部边缘位置处堆砌后形成砖砌体，在所述底板的顶部，位于所述砖砌体的内侧浇筑有设备平台，所述砖砌体和所述设备平台之间填充有瓜子片。
优选地，在所述设备平台内浇筑有上、下多层的钢筋网片。
优选地，所述砖砌体的堆砌高度高于所述设备平台的高度。
优选地，在所述砖砌体的表面粉刷有水泥砂浆层。
优选地，所述膜盘结构包括包括多块膜盘，以及通过所述膜盘装夹的膜片，多块所述膜盘拼装后形成一个圆盘，所述膜盘和所述膜片均为扇形，弧度小于1/2π，所述膜盘组合后装夹于所述转轴上。
优选地，在所述转轴上环形分布有多个条形槽，所述条形槽的两端封闭，在所述转轴上，位于所述条形槽的两端均设置有挡板，通过所述挡板配合有装夹螺栓，在所述转轴上滑动安装有夹板，所述夹板作用于所述膜盘，所述装夹螺丝旋入后顶住所述夹板，所述膜盘包括外框架，所述外框架为扇形，外框架的轴心处设置有弧形槽，通过所述弧形槽与所述转轴适配，在所述弧形槽内壁两端位置处设置有插块，所述插块插入所述条形槽内，在所述外框架的内部设置有两层格栅，两层所述格栅间隙配合，位于同一平面的相邻两个所述外框架之间配合有连接板，所述连接板与所述外框架之间配合有螺丝；在所述外框架的外壁处平行设置有两块支架板，在所述支架板上设置有螺纹孔，通过所述螺纹孔配合有调节套，当沿着转轴的轴向相邻的两个所述外框架组合时，相邻两个所述调节套相抵，此时相邻外框架形成间隙，所述膜片的局部暴露于该间隙处，相抵的两个所述调节套之间配合有锁定螺栓；在所述外框架的外弧形面上设置有环形槽，在所述环形槽的靠近两端处设置有插槽，所述连接板具有插入所述插槽内的插板。
优选地，在所述环形槽的槽底处环形设置有多个通风孔，所述通风孔位于两层所述格栅之间；在所述壳盖的内壁处设置有内板，内板和所述壳盖之间形成风仓，所述壳盖远离所述透气窗的那一端安装有进风风机，所述进风风机与所述内板之间连通有风管，所述内板的板面上均布有出风孔。
优选地，所述膜片包括网状的编织外壳，已经填充于所述编织外壳内部的丝状物，所述丝状物的制作材料为聚偏二氯乙烯。
BR+0生物膜盘片采用优质材料聚偏二氯乙烯(PVDC)制造而成的特殊立体网状结构生物接触设备。其独特的立体网状结构使得微生物可以维持较高密度的附着率(约10.000一30.000mg/L)丛而可适应流量、有机物负荷变化造成的冲击，对低温也有较高的适应性。BBR生物膜盘片质量轻(密度在0.05-0.06g/cm3)不吸水.材料阻气性.阻湿性.低渗透性.和耐候性使得回转体具有很强的耐腐蚀性，在实际应用中的载体使用年限较长。
BBR生物膜盘装置空隙率在百分之八十五以上，使其具有较大的比表面积，水和空气容易进出，在均一好氧条件下处理效果好而稳定。BBR生物膜盘片(生物裁体)为Bacillus菌提供了一个生长、繁殖的载体，在BBR装置中保持足够量的BacillUs(芽孢杆菌)，同时吸附、分解污水中的污染物。
新型生物盘片是丝状聚偏二氯乙烯(PVDC)，有更大的挂膜空间比，能够更好的让芽孢杆菌发展成为群落黏膜，提高净化率。

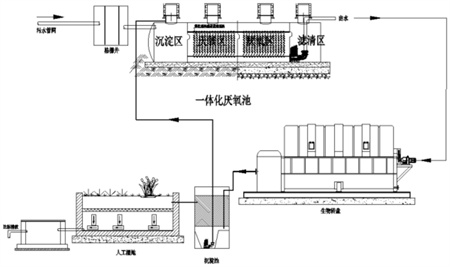

BBR+0生物膜生化工艺采用了(生物膜膜盘装置)和活性污泥法(BBR+0生化池)的组合，以保持Bacillus菌去除各种污染物的高性能采用污泥回流保持Bacillus菌的数量满足去除有机物的要求，通过回流保持Bacillus菌的高活性和各种污染物的高去除率。
为保持Bacillus菌处于优势地位和对氮、磷较高的去除率BBR生物膜生化工艺对容解氧控制到较低的水平(D0不高于1mg/L，与传统的A2/o工艺(一般溶解氧控制在2-4mg/L)相比，BBR生化池所需空气量少很多，这样可以很好降低能耗.BBR装置采用自然通风与传统生化工艺相比，比传统工艺的能耗低30-50％。
BBR生物膜工艺采用BaciLlus菌作为系统的优势菌属，由于其对有机物，氮和磷的独特去除机理较高的去除率，通过合理的设计，其出水可满足(城市污水处理厂的污染物排放标准GB18918-2002)一级A标准。
由于Bacillus菌本身具有除臭能力，其生化工艺段污泥处理段可以不需要进行额外的除臭处理，这样可减少污水处理，除臭系统的投资和运营费用，由于BaCillus菌本身具有自我消毒能力，系统产生的污泥中大肠杆菌等指标可以比较容易达到污泥消毒要求，对污泥后续的最终处置(资源化)创造较好条件。
本发明的有益效果是：
优点一，本发明中采用了仿生的膜片，丝状物盘绕后形成丝瓜络状结构，产生更多的空隙以供微生物生存和繁衍，也便于空气和污水的通过，增加生物膜与污水和空气的接触效率。
优点二，每片膜片可单独进行拆装替换，使得本设备更加的易于维护。
优点三，采用电驱动的方式带动转轴转动，转轴上的多片膜片同时回转，完成污水的自动化处理，处理更加的方便省力，其次是装载的膜片数量较多，针对污水处理的效果更佳；
优点四，采用微生物分解处理，让污水处理的成本进一步的降低。
优点五，生物转盘的集成度较高。
（发明人：黄子叶珂）
