公布日：2024.06.28
申请日：2024.05.28
分类号：C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F3/34(2023.01)I;E02B15/10(2006.01)I;B01F27/71(2022.01)I;B01F33/503(2022.01)I
摘要
本发明涉及污水处理技术领域，尤其是一种河道污水生态处理装置，包括主体架，主体架的一端内侧设有浮物阻拦组件，浮物阻拦组件用于阻拦水面上漂浮的杂物，主体架的顶部设有撒药组件，撒药组件用于将粉末状药剂撒入水中，主体架的另一端内侧设有搅匀组件，搅匀组件用于将河道污水和药剂混合搅匀，搅匀组件包括螺旋混合组件、下压混合组件，螺旋混合组件用于驱动撒药组件进行撒药，浮物阻拦组件用于调节下压混合组件的所处高度。本发明，通过设置主体架、浮物阻拦组件、撒药组件、搅匀组件、螺旋混合组件、下压混合组件，使得本发明具有污水生态处理、自动撒药、自动搅匀、浮物阻拦、自行调节、自行驱动的功能。
权利要求书

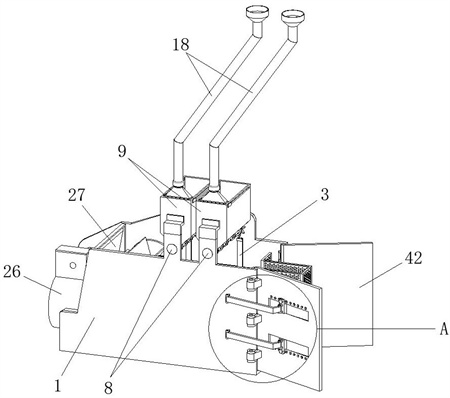

1.一种河道污水生态处理装置，包括主体架（1），其特征在于，所述主体架（1）的一端内侧设有浮物阻拦组件，所述浮物阻拦组件用于阻拦水面上漂浮的杂物，所述主体架（1）的顶部设有撒药组件，所述撒药组件用于将粉末状药剂撒入水中，所述主体架（1）的另一端内侧设有搅匀组件，所述搅匀组件用于将河道污水和药剂混合搅匀，所述搅匀组件包括螺旋混合组件、下压混合组件，所述螺旋混合组件用于驱动撒药组件进行撒药，所述浮物阻拦组件用于调节下压混合组件的所处高度，所述主体架（1）靠近浮物阻拦组件的一端设有引流组件；所述浮物阻拦组件包括两个升降杆（2），两个所述升降杆（2）分别滑动在主体架（1）内相对应的两侧上，两个所述升降杆（2）之间固定设有挡架（5），所述挡架（5）上设有若干安装孔，所述安装孔的内侧固定设有挡网（6），所述升降杆（2）一侧上固定设有漂浮块（7）；所述撒药组件包括两个撒料轴（8），所述主体架（1）相远离的两侧上设有两个轴孔，所述撒料轴（8）转动在轴孔的内侧，所述撒料轴（8）的上方设有料仓（9），所述料仓（9）的内侧固定设有两个密封条（10），所述料仓（9）、密封条（10）滑动在撒料轴（8）的外周上，所述撒料轴（8）的外周上设有若干容纳槽（11），两个所述撒料轴（8）之间通过链条和链轮传动连接，所述料仓（9）相远离的两侧固定设有支撑架（12），所述支撑架（12）固定在主体架（1）的上侧，所述料仓（9）一侧设有振打组件，所述料仓（9）的内侧设有移动框（15），所述移动框（15）相远离的两侧固定设有H型块（16），所述料仓（9）相远离的两侧上设有滑动孔，所述H型块（16）滑动在滑动孔的内侧，所述移动框（15）的内侧固定设有加料斗（17），所述加料斗（17）的外周上转动设有加料管（18），所述加料管（18）的顶部外周上固定设有漏斗（19）；所述螺旋混合组件包括混合管（26），所述混合管（26）的一端固定设有进水斗（27），所述进水斗（27）固定在主体架（1）的内侧，所述混合管（26）的外周上固定设有若干支撑杆（28），所述支撑杆（28）一端固定在主体架（1）的内壁上，所述混合管（26）的内侧设有混合轴（29），所述混合轴（29）的外周上固定设有螺旋桨（30），所述混合轴（29）的外周上转动设有连接座（31）、传动盒（32），所述连接座（31）一端固定在混合管（26）的内壁上，所述混合管（26）的外周上设有贯穿孔，所述传动盒（32）固定在贯穿孔的内侧，所述传动盒（32）固定在混合管（26）的外周上，所述传动盒（32）的上侧固定设有盖板（33），所述盖板（33）的下侧转动设有竖立轴（34），所述竖立轴（34）的外周上转动设有若干支撑座（35），所述支撑座（35）固定在传动盒（32）的内壁上，所述竖立轴（34）的外周与混合轴（29）的外周之间通过锥齿轮传动连接，所述竖立轴（34）的外周上固定设有蜗杆（36），所述传动盒（32）的内侧设有蜗轮（37），所述蜗轮（37）的内侧固定设有连接轴（38），所述蜗杆（36）与蜗轮（37）之间通过啮合传动连接，所述传动盒（32）相远离的两侧上设有通孔，所述主体架（1）的一侧设有连接孔，所述连接轴（38）转动在通孔和连接孔的内侧，所述连接轴（38）的外周与一个撒料轴（8）的外周之间通过链条和链轮传动连接；所述下压混合组件包括两个T型轴盘（40），所述升降杆（2）的一侧设有圆孔，所述T型轴盘（40）转动在圆孔的内侧，两个所述T型轴盘（40）之间固定设有若干旋转压板（41）。
2.根据权利要求1所述的一种河道污水生态处理装置，其特征在于，所述振打组件包括振打棘轮（20），所述振打棘轮（20）固定在撒料轴（8）的外周上，所述料仓（9）的外壁上固定设有振打套（21），所述振打套（21）的内侧滑动设有导向杆（22），所述导向杆（22）的底部转动设有转动轮（23），所述转动轮（23）能够与振打棘轮（20）相接触，所述导向杆（22）的上端固定设有振打块（24），所述振打块（24）能够与振打套（21）相接触，所述振打块（24）的上侧与一个支撑架（12）的一侧之间固定设有弹簧（25）。
3.根据权利要求1所述的一种河道污水生态处理装置，其特征在于，所述主体架（1）的一侧外壁上固定设有防护罩（39）。
4.根据权利要求1所述的一种河道污水生态处理装置，其特征在于，所述引流组件包括两个引流板（42），所述引流板（42）的一侧固定设有若干转动座（43），所述主体架（1）一端设有若干安装槽，所述转动座（43）转动在安装槽的内侧，所述引流板（42）的一侧设有两个滑槽，所述滑槽的内侧滑动设有滑块（44），所述滑块（44）的一侧转动设有定位架（45），所述定位架（45）另一端转动在主体架（1）的外壁上，所述滑块（44）与引流板（42）之间通过螺栓可拆卸连接。
发明内容
本发明的目的是为了解决目前在对河道中的污水进行生态处理时，通常是由人工将粉末颗粒状的药剂撒入污水中，这种撒药方式需要耗费大量人力，而且人工将药剂撒入污水中后，会出现上方污水中的药剂浓度高于下方污水中的药剂浓度，然后则需要较长的时间才能使得污水中的药剂自行混合均匀，无法快速使得污水和药剂混合均匀，从而会出现河道污水处理不均匀、污水处理效果不佳的情况的缺点，而提出的一种河道污水生态处理装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种河道污水生态处理装置，包括主体架，所述主体架的一端内侧设有浮物阻拦组件，所述浮物阻拦组件用于阻拦水面上漂浮的杂物，所述主体架的顶部设有撒药组件，所述撒药组件用于将粉末状药剂撒入水中，所述主体架的另一端内侧设有搅匀组件，所述搅匀组件用于将河道污水和药剂混合搅匀，所述搅匀组件包括螺旋混合组件、下压混合组件，所述螺旋混合组件用于驱动撒药组件进行撒药，所述浮物阻拦组件用于调节下压混合组件的所处高度，所述主体架靠近浮物阻拦组件的一端设有引流组件。
优选的，所述浮物阻拦组件包括两个升降杆，两个所述升降杆分别滑动在主体架内相对应的两侧上，两个所述升降杆之间固定设有挡架，所述挡架上设有若干安装孔，所述安装孔的内侧固定设有挡网，所述升降杆一侧上固定设有漂浮块。
优选的，所述撒药组件包括两个撒料轴，所述主体架相远离的两侧上设有两个轴孔，所述撒料轴转动在轴孔的内侧，所述撒料轴的上方设有料仓，所述料仓的内侧固定设有两个密封条，所述料仓、密封条滑动在撒料轴的外周上，所述撒料轴的外周上设有若干容纳槽，两个所述撒料轴之间通过链条和链轮传动连接，所述料仓相远离的两侧固定设有支撑架，所述支撑架固定在主体架的上侧，所述料仓一侧设有振打组件，所述料仓的内侧设有移动框，所述移动框相远离的两侧固定设有H型块，所述料仓相远离的两侧上设有滑动孔，所述H型块滑动在滑动孔的内侧，所述移动框的内侧固定设有加料斗，所述加料斗的外周上转动设有加料管，所述加料管的顶部外周上固定设有漏斗。
优选的，所述振打组件包括振打棘轮，所述振打棘轮固定在撒料轴的外周上，所述料仓的外壁上固定设有振打套，所述振打套的内侧滑动设有导向杆，所述导向杆的底部转动设有转动轮，所述转动轮能够与振打棘轮相接触，所述导向杆的上端固定设有振打块，所述振打块能够与振打套相接触，所述振打块的上侧与一个支撑架的一侧之间固定设有弹簧。
优选的，所述螺旋混合组件包括混合管，所述混合管的一端固定设有进水斗，所述进水斗固定在主体架的内侧，所述混合管的外周上固定设有若干支撑杆，所述支撑杆一端固定在主体架的内壁上，所述混合管的内侧设有混合轴，所述混合轴的外周上固定设有螺旋桨，所述混合轴的外周上转动设有连接座、传动盒，所述连接座一端固定在混合管的内壁上，所述混合管的外周上设有贯穿孔，所述传动盒固定在贯穿孔的内侧，所述传动盒固定在混合管的外周上，所述传动盒的上侧固定设有盖板，所述盖板的下侧转动设有竖立轴，所述竖立轴的外周上转动设有若干支撑座，所述支撑座固定在传动盒的内壁上，所述竖立轴的外周与混合轴的外周之间通过锥齿轮传动连接，所述竖立轴的外周上固定设有蜗杆，所述传动盒的内侧设有蜗轮，所述蜗轮的内侧固定设有连接轴，所述蜗杆与蜗轮之间通过啮合传动连接，所述传动盒相远离的两侧上设有通孔，所述主体架的一侧设有连接孔，所述连接轴转动在通孔和连接孔的内侧，所述连接轴的外周与一个撒料轴的外周之间通过链条和链轮传动连接。
优选的，所述下压混合组件包括两个T型轴盘，所述升降杆的一侧设有圆孔，所述T型轴盘转动在圆孔的内侧，两个所述T型轴盘之间固定设有若干旋转压板。
优选的，所述主体架的一侧外壁上固定设有防护罩。
优选的，所述引流组件包括两个引流板，所述引流板的一侧固定设有若干转动座，所述主体架一端设有若干安装槽，所述转动座转动在安装槽的内侧，所述引流板的一侧设有两个滑槽，所述滑槽的内侧滑动设有滑块，所述滑块的一侧转动设有定位架，所述定位架另一端转动在主体架的外壁上，所述滑块与引流板之间通过螺栓可拆卸连接。
本发明提出的一种河道污水生态处理装置，有益效果在于：
1、通过设置主体架、撒药组件、螺旋混合组件，使得本发明具有污水生态处理、自动撒药的功能，可以自动将粉末颗粒状药剂连续均匀地撒入水中，不需要人工撒药，可节省人力。
2、通过设置主体架、搅匀组件、螺旋混合组件、下压混合组件，使得本发明具有自动搅匀、均匀混合的功能，可以将落入水中的药剂和污水混合均匀，从而可以保证河道内的药剂浓度均匀，可使得河道污水处理均匀，具有良好的污水处理效果。
3、通过设置主体架、浮物阻拦组件、引流组件，使得本发明具有浮物阻拦、引流的，可以阻拦住水面上的一些漂浮物，从而可以防止药剂落在漂浮物上，还可以增加主体架内水的流量。
4、通过设置主体架、浮物阻拦组件、撒药组件、螺旋混合组件、下压混合组件，使得本发明具有自行调节、自行驱动的功能，浮物阻拦组件可以自行调节下压混合组件的所处高度，从而可以保证下压混合组件不会因为被水淹没而失去作用，螺旋混合组件可以驱动撒药组件自动撒药，从而不需要消耗能源，绿色节能。
（发明人：肖金;翟巧凤;宗芮;史乃迎;杜昌宇;郭家龙;傅成民;张光玉）
