公布日：2024.06.28
申请日：2024.04.25
分类号：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I
摘要
本发明涉及一种无纺布压缩毛巾生产污水处理装置，包括：处理套筒，其为圆柱形空心结构；混合模块，其安装在处理套筒中部上方，混合模块用于对化学试剂与生产污水进行搅拌混合；过滤模块，其安装在处理套筒中部下方，过滤模块用于对混合完毕的污水中的杂质进行过滤；清理模块，其安装在处理套筒中部，清理模块用于对过滤模块表面的杂质进行清理。本发明可以实现对无纺布压缩毛巾生产过程中产生的生产污水中的有机物杂质进行连续清除处理的功能，同时对过滤完杂质的滤网表面进行充分扫刷清理。
权利要求书

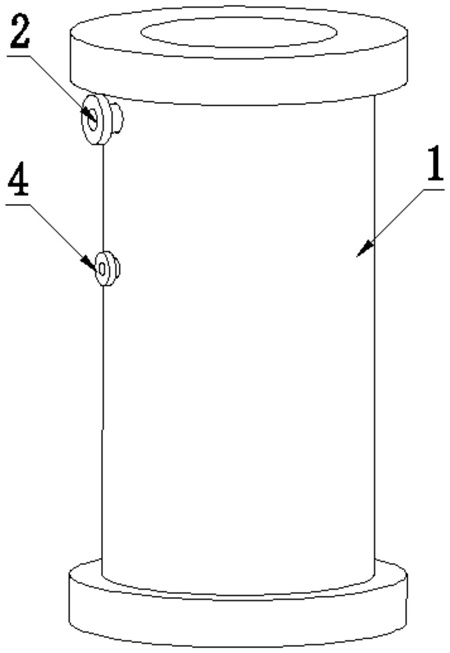

1.一种无纺布压缩毛巾生产污水处理装置，其特征在于，包括：处理套筒(1)，其为圆柱形空心结构；混合模块(2)，其安装在处理套筒(1)中部上方，混合模块(2)用于对化学试剂与生产污水进行搅拌混合；过滤模块(3)，其安装在处理套筒(1)中部下方，过滤模块(3)用于对混合完毕的污水中的杂质进行过滤；清理模块(4)，其安装在处理套筒(1)中部，清理模块(4)用于对过滤模块(3)表面的杂质进行清理。
2.根据权利要求1所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述混合模块(2)包括进液管道(21)、储水架(22)、驱动电机(23)和搅拌架(24)，所述处理套筒(1)中部上方安装有储水架(22)，储水架(22)内部为空心结构，储水架(22)内部下端设置有圆形通槽，储水架(22)与处理套筒(1)之间安装有进液管道(21)，进液管道(21)与储水架(22)内部相连通，储水架(22)中部通过轴承安装有搅拌架(24)，处理套筒(1)侧壁内安装有驱动电机(23)，驱动电机(23)输出轴与搅拌架(24)端部相连接。
3.根据权利要求1所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述过滤模块(3)包括螺纹杆(31)、滑动杆(32)、滑动架(33)和过滤单元(34)，所述处理套筒(1)中部下方均匀设置有空槽，空槽内均匀安装有螺纹杆(31)和滑动杆(32)，处理套筒(1)内安装有电机，电机输出轴与螺纹杆(31)相连接，滑动杆(32)上滑动设置有滑动架(33)，滑动架(33)为环形结构，滑动架(33)与螺纹杆(31)之间通过螺纹配合的方式相连接，滑动架(33)上均匀设置有过滤槽，过滤槽与清理槽相对应设置，过滤槽内安装有过滤单元(34)。
4.根据权利要求3所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述过滤单元(34)包括过滤架(341)、滑块(342)、卡接架(343)、复位弹簧(344)和挤压架(345)，所述过滤槽中部滑动设置有过滤架(341)，过滤架(341)中部安装有滤网，过滤架(341)上对称安装有滑块(342)，滑动架(33)上均匀设置有滑槽，滑槽内滑动设置有卡接架(343)，卡接架(343)截面为梯形结构，卡接架(343)外端部与滑块(342)相配合，卡接架(343)上对称安装有滑动块，滑动块与滑槽内壁之间安装有复位弹簧(344)，清理模块(4)下端安装有挤压架(345)，挤压架(345)内部为空心结构，挤压架(345)与卡接架(343)内端部相配合。
5.根据权利要求1所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述清理模块(4)包括安装架(41)、固定架(42)、清理单元(43)、排液管道(44)、隔板架(45)和收集单元(46)，所述处理套筒(1)中部安装有安装架(41)，安装架(41)中部安装有固定架(42)，固定架(42)内部为空心结构，储水架(22)、安装架(41)与固定架(42)之间安装有进液管道(21)，进液管道(21)上端安装有阀门开关，阀门开关与过滤模块(3)电连接，固定架(42)中部上方安装有清理单元(43)，进液管道(21)外端安装有隔板架(45)，隔板架(45)外端安装有收集单元(46)，清理单元(43)、隔板架(45)与收集单元(46)之间相配合。
6.根据权利要求5所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述清理单元(43)包括伸缩气缸(431)、环形架(432)、转动架(433)、清理架(434)、清理毛刷(435)和电动转盘(436)，所述固定架(42)内壁上对称安装有伸缩气缸(431)，伸缩气缸(431)端部安装有环形架(432)，环形架(432)中部内侧安装有电动转盘(436)，环形架(432)中部外侧安装有转动架(433)，转动架(433)下端均匀安装有清理架(434)，清理架(434)与环形架(432)相连接，清理架(434)下端均匀安装有清理毛刷(435)。
7.根据权利要求5所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述隔板架(45)上均匀设置有清理槽，清理槽与清理架(434)相配合，相邻的清理槽之间设置有安装槽。
8.根据权利要求7所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述安装槽与收集单元(46)相连通，安装槽为由内而外的倾斜结构，安装槽内安装有清理板，清理板呈梳齿状结构。
9.根据权利要求5所述的一种无纺布压缩毛巾生产污水处理装置，其特征在于，所述收集单元(46)包括连接架(461)和收集管道(462)，所述隔板架(45)外端安装有连接架(461)，连接架(461)为环形空心结构，处理套筒(1)与连接架(461)之间安装有收集管道(462)。
发明内容
为了能够实现对无纺布压缩毛巾生产过程中产生的生产污水中的有机物杂质进行连续清除处理的功能，同时对过滤完杂质的滤网表面进行充分扫刷清理。
本申请提供的一种无纺布压缩毛巾生产污水处理装置采用如下的技术方案：
一种无纺布压缩毛巾生产污水处理装置，包括：处理套筒，其为圆柱形空心结构；混合模块，其安装在处理套筒中部上方，混合模块用于对化学试剂与生产污水进行搅拌混合；过滤模块，其安装在处理套筒中部下方，过滤模块用于对混合完毕的污水中的杂质进行过滤；清理模块，其安装在处理套筒中部，清理模块用于对过滤模块表面的杂质进行清理。
通过采用上述技术方案，将无纺布压缩毛巾的生产污水通入混合模块内，随后将化学试剂通入混合模块内，混合模块对生产污水与化学试剂进行充分搅拌混合，随后对生产污水进行静置一段时间，静置完毕后的生产污水进入处理套筒中部，此时生产污水中的有机物与化学试剂反应后生成颗粒杂质，利于对有机物杂质的去除，同时过滤模块向上运动对生产污水中的杂质进行过滤，当过滤模块运动到清理模块下端时，生产污水过滤完毕，清理模块对过滤模块上端进行扫刷清理，同时对清理完毕的杂质进行收集。
优选的，所述混合模块包括进液管道、储水架、驱动电机和搅拌架，所述处理套筒中部上方安装有储水架，储水架内部为空心结构，储水架内部下端设置有圆形通槽，储水架与处理套筒之间安装有进液管道，进液管道与储水架内部相连通，储水架中部通过轴承安装有搅拌架，处理套筒侧壁内安装有驱动电机，驱动电机输出轴与搅拌架端部相连接。
通过采用上述技术方案，将生产污水通入储水架内后，将化学试剂经进液管道通入储水架内，启动驱动电机，搅拌架对储水架内的生产污水与化学试剂进行充分搅拌混合，随后对混合完毕的生产污水进行静置，静置完毕后，生产污水中的有机物杂质会形成颗粒杂质，随后过滤模块向上运动，此时清理模块上端处于打开状态，储水架中的生产污水进入处理套筒内；储水架内的生产污水下料完毕后，质会形成颗粒杂质，随后过滤模块向上运动，此时清理模块上端处于关闭状态，随后继续向储水架内通入生产污水与化学试剂，且生产污水与化学试剂混合静置的时间等于过滤模块对生产污水的过滤时间加上清理模块对过滤模块的清理时间，从而保证对生产污水进行连续过滤，提高生产污水处理的效率。
优选的，所述过滤模块包括螺纹杆、滑动杆、滑动架和过滤单元，所述处理套筒中部下方均匀设置有空槽，空槽内均匀安装有螺纹杆和滑动杆，处理套筒内安装有电机，电机输出轴与螺纹杆相连接，滑动杆上滑动设置有滑动架，滑动架为环形结构，滑动架与螺纹杆之间通过螺纹配合的方式相连接，滑动架上均匀设置有过滤槽，过滤槽与清理槽相对应设置，过滤槽内安装有过滤单元。
通过采用上述技术方案，当生产污水与化学试剂混合静置完毕后，启动电机，电机带动螺纹杆转动，此时储水架内的生产污水从清理模块中部进入处理套筒中部下方，同时螺纹杆带动滑动架向上运动，滑动架滑动在滑动杆上，防止滑动架在上下运动的过程中出现晃动的现象，生产污水经过滤单元过滤后向下排出，随后在处理套筒下端对过滤完毕的生产污水进行收集；当滑动架运动到清理模块下端时，过滤单元继续向上运动，利于清理模块对过滤模块上端进行清理，清理完毕后，过滤模块向下运动，螺纹杆转动带动滑动架运动到处理套筒中部下方。
优选的，所述过滤单元包括过滤架、滑块、卡接架、复位弹簧和挤压架，所述过滤槽中部滑动设置有过滤架，过滤架中部安装有滤网，过滤架上对称安装有滑块，滑动架上均匀设置有滑槽，滑槽内滑动设置有卡接架，卡接架截面为梯形结构，卡接架外端部与滑块相配合，卡接架上对称安装有滑动块，滑动块与滑槽内壁之间安装有复位弹簧，清理模块下端安装有挤压架，挤压架内部为空心结构，挤压架与卡接架内端部相配合。
通过采用上述技术方案，当滑动架向上运动对生产污水进行过滤时，生产污水中的杂质停留在滤网上；当生产污水过滤完毕后，滑动架运动到清理模块下端，此时挤压架对卡接架内端部进行挤压，卡接架在滑槽内向外滑动，使得滑块沿卡接架外端部斜面向上滑动，从而带动过滤架向上运动，当过滤架运动到清理模块中部时，清理模块对滤网上的杂质进行清理；当过滤架清理完毕后，滑动架向下运动，卡接架在滑槽内向内滑动，复位弹簧复位，从而带动过滤架向下运动至过滤槽内。
优选的，所述清理模块包括安装架、固定架、清理单元、排液管道、隔板架和收集单元，所述处理套筒中部安装有安装架，安装架中部安装有固定架，固定架内部为空心结构，储水架、安装架与固定架之间安装有进液管道，进液管道上端安装有阀门开关，阀门开关与过滤模块电连接，固定架中部上方安装有清理单元，进液管道外端安装有隔板架，隔板架外端安装有收集单元，清理单元、隔板架与收集单元之间相配合。
通过采用上述技术方案，混合模块内混合静置完毕的生产污水经排液管道向下运动；当过滤架对生产污水过滤完毕时，滑动架带动过滤架向上运动，当过滤架运动到隔板架中部，同时清理单元上端部向上运动，当清理单元下端面、隔板架上端面与过滤架上端面平齐时，清理单元开始转动，从而对过滤架上的杂质进行清扫，防止杂质粘附在滤网上，清扫完毕的杂质收集在收集单元内。
优选的，所述清理单元包括伸缩气缸、环形架、转动架、清理架、清理毛刷和电动转盘，所述固定架内壁上对称安装有伸缩气缸，伸缩气缸端部安装有环形架，环形架中部内侧安装有电动转盘，环形架中部外侧安装有转动架，转动架下端均匀安装有清理架，清理架与环形架相连接，清理架下端均匀安装有清理毛刷。
通过采用上述技术方案，对过滤模块表面进行清理时，当滑动架带动过滤架运动到隔板架下端，过滤架继续向上运动，此时伸缩气缸带动环形架向上运动，直至过滤架上端面、隔板架上端面与清理毛刷下端面平齐，随后电动转盘带动转动架与清理架转动，使得清理毛刷对滤网表面进行扫刷，扫刷后的杂质进入收集单元内。
优选的，所述隔板架上均匀设置有清理槽，清理槽与清理架相配合，相邻的清理槽之间设置有安装槽。
通过采用上述技术方案，当滑动架带动过滤架运动到隔板架下端时，过滤架继续向上运动进入到清理槽内，使得清理毛刷下端面、隔板架上端面与过滤架上端面平齐，利于清理架对过滤架表面的杂质进行充分扫刷清理；当清理架对过滤架表面进行转动扫刷时，扫刷后的杂质被带入到安装槽中，随后收集单元对安装槽内的杂质进行准确充分收集。
优选的，所述安装槽与收集单元相连通，安装槽为由内而外的倾斜结构，安装槽内安装有清理板，清理板呈梳齿状结构。
通过采用上述技术方案，安装槽中部内端均匀安装有喷水架，当电动转盘带动清理架转动时，清理架下端的清理毛刷对过滤架上的杂质进行充分扫刷，扫刷后的杂质进入安装槽内，当清理架在清理板上端经过时，清理板对清理毛刷上粘附的杂质进行刮扫，使得清理毛刷表面始终保持干净的状态，同时喷水架向外喷水，使得安装槽内壁上粘附的杂质进入收集单元内。
优选的，所述收集单元包括连接架和收集管道，所述隔板架外端安装有连接架，连接架为环形空心结构，处理套筒与连接架之间安装有收集管道。
通过采用上述技术方案，当过滤架上的杂质充分进入安装槽内后，喷水架喷水将安装槽内壁上粘附的杂质充分准确冲入连接架内，随后经收集管道对连接架内的杂质进行吸附收集。
综上所述，本申请包括以下至少一种有益技术效果：
1.本发明设置了过滤单元，当滑动架向上运动对生产污水进行过滤时，生产污水中的杂质停留在滤网上；当生产污水过滤完毕后，滑动架运动到清理模块下端，此时挤压架对卡接架内端部进行挤压，卡接架在滑槽内向外滑动，使得滑块沿卡接架外端部斜面向上滑动，从而带动过滤架向上运动，当过滤架运动到清理模块中部时，清理模块对滤网上的杂质进行清理；当过滤架清理完毕后，滑动架向下运动，卡接架在滑槽内向内滑动，复位弹簧复位，从而带动过滤架向下运动至过滤槽内。
2.本发明设置了清理单元，对过滤模块表面进行清理时，当滑动架带动过滤架运动到隔板架下端，过滤架继续向上运动，此时伸缩气缸带动环形架向上运动，直至过滤架上端面、隔板架上端面与清理毛刷下端面平齐，随后电动转盘带动转动架与清理架转动，使得清理毛刷对滤网表面进行扫刷，扫刷后的杂质进入收集单元内。
3.本发明设置了隔板架，当滑动架带动过滤架运动到隔板架下端时，过滤架继续向上运动进入到清理槽内，使得清理毛刷下端面、隔板架上端面与过滤架上端面平齐，利于清理架对过滤架表面的杂质进行充分扫刷清理；当清理架对过滤架表面进行转动扫刷时，扫刷后的杂质被带入到安装槽中，随后收集单元对安装槽内的杂质进行准确充分收集；当过滤架对生产污水进行过滤时，清理架将清理槽堵住，防止生产污水进入清理模块中部。
（发明人：田雨;王笑甜;刘伟）
