公布日：2023.11.03
申请日：2023.08.21
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/50(2023.01)N;C02F3/10(2023.01)N;C02F103/20(2006.01)N
摘要
本发明公开了一种基于人工智能养殖污水一体化处理装置及方法，包括：承载框架、输送罐、输送装置、固态收集罐、处理罐、接收罐，所述承载框架对装置进行承载固定；所述输送罐固定在承载框架上，内部设有搅拌打散轴；所述输送装置呈倾斜设置，与承载框架固定连接，偏下的一端固定在输送罐的底部；所述固态收集罐设置在输送装置偏上的一端底部；所述处理罐固定在输送装置的底部；所述接收罐设置在处理罐的一侧。与现有技术相比，本发明可对初始污水进行快速固液分离处理，在对其进行沉淀处理时，可对容器底部的沉淀及时清理，以便于容器的多次持续使用，减少污水转移次数，简化设备整体，提高一体化污水处理设备的处理效率。
权利要求书

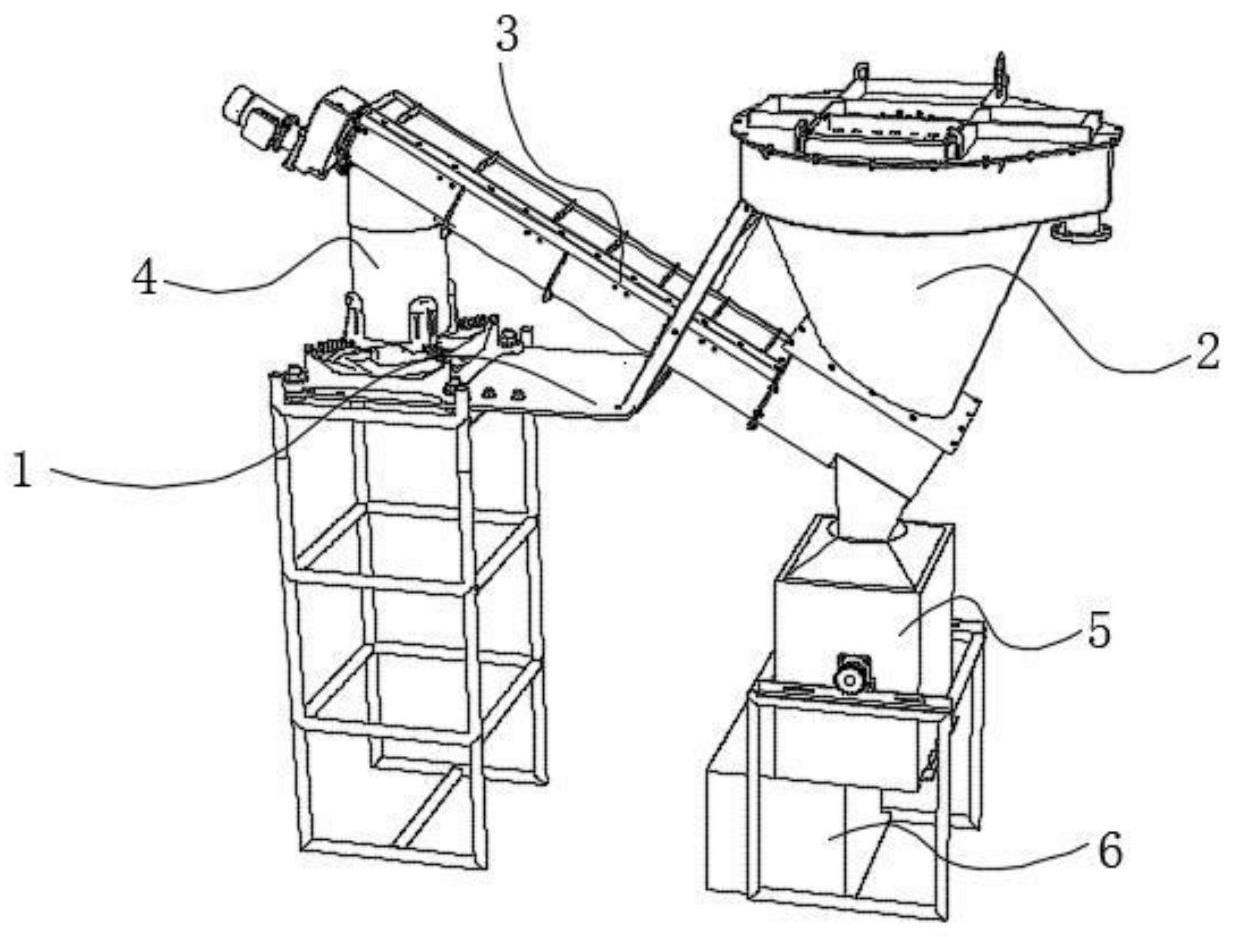

1.一种基于人工智能养殖污水一体化处理装置，其特征在于：包括：承载框架(1)，对装置进行承载固定；输送罐(2)，固定在承载框架(1)上，内部设有搅拌打散轴；输送装置(3)，呈倾斜设置，与承载框架(1)固定连接，偏下的一端固定在输送罐(2)的底部；固态收集罐(4)，设置在输送装置(3)偏上的一端底部；处理罐(5)，固定在输送装置(3)的底部；接收罐(6)，设置在处理罐(5)的一侧。
2.根据权利要求1所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述输送装置(3)包括：接收口(31)，与输送罐(2)的底部固定连接；输送通道(32)，呈倾斜设置，偏下的一端的顶部与接收口(31)固定连接；输送螺杆(33)，转动设置在输送通道(32)内；传送接口(34)，固定在输送通道(32)的底部，与处理罐(5)固定连接；排出口(35)，位于输送通道(32)偏上一端的底部，与固态收集罐(4)相连接；转动电机(36)，固定在输送通道(32)的一端，与输送螺杆(33)固定连接。
3.根据权利要求2所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述输送通道(32)设有过滤内壁(321)和引导外壁(322)，所述过滤内壁(321)为镂空结构，与输送螺杆(33)相贴合，与输送通道(32)偏下的一端固定连接；所述引导外壁(322)设置在过滤内壁(321)的外侧，两端均不与输送通道(32)相连接。
4.根据权利要求1所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述处理罐(5)包括：罐体(51)，固定在承载框架(1)上，顶部与传送接口(34)固定连接；搅拌组件(52)，设置在罐体(51)内部；沉淀收集组件(53)，固定在罐体(51)的底部。
5.根据权利要求4所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述罐体(51)的两侧设有直线分布的多个贯通口(511)，一侧贯通口(511)连接有管道(512)，另一侧贯通口(511)滑动设有移动开合件(513)。
6.根据权利要求5所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述移动开合件(513)与贯通口(511)滑动连接，内部为中空结构，底面与移动方向上的一面与贯通口(511)相连通。
7.根据权利要求4所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述搅拌组件(52)由搅拌轴(521)和驱动电机组成，所述搅拌轴(521)的两端转动设置在罐体(51)的侧壁上，所述驱动电机与搅拌轴(521)固定连接，固定在罐体(51)的外壁上。
8.根据权利要求4所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述沉淀收集组件(53)包括：直板(531)，直线分布设有多个，固定在罐体(51)的底部，与贯通口(511)间隔设置；定位块(532)，呈方型分布设有四个，固定在直板(531)的四角，与罐体(51)的内壁固定连接；转动轴(533)，转动设置在定位块(532)上，且一端与外部链轮机构固定连接；转动页面(534)，固定在转动轴(533)上，且同一直板(531)上两个转动页面(534)的宽度之和与直板(531)的宽度相同；排污通道(535)，设置在相邻的两个直板(531)之间，与直板(531)的宽度相同。
9.根据权利要求8所述的一种基于人工智能养殖污水一体化处理装置，其特征在于：所述转动轴(533)与链轮机构相连接，所述链轮机构设有两组，转动方向相反，且两组链轮机构连接的转动轴(533)间隔设置。
10.根据权利要求1-9任意一项所述的一种基于人工智能养殖污水一体化处理装置的使用方法，其特征在于：包括如下步骤：S1：待处理养殖污水首先进入输送罐(2)中，通过搅拌打散轴将养殖污水中堆积在一起的大型固体物进行打散，然后输送到输送装置(3)中；S2：接着转动电机(36)启动，通过输送螺杆(33)带动养殖污水在输送通道(32)内向上移动，进行固液分离；S3：固液分离后的养殖污水进入处理罐(5)中，对其进行沉淀处理，由底部沉淀收集组件(53)配合贯通口(511)将沉淀排出；S4：然后将处理罐(5)中的养殖污水引入水解酸化池内，在水解处理后，进行气浮处理，然后重新引入处理罐5内；S5：在处理罐(5)内对气浮处理后的养殖污水进行再次沉淀处理，通过沉淀收集组件(53)将沉淀排出得到清液；S6：将养殖污水清液引入接触消毒池内，消毒剂对养殖污水进行杀菌消毒处理后排放。
发明内容
为实现上述目的，本发明提供如下技术方案：一种基于人工智能养殖污水一体化处理装置，包括：
承载框架，对装置进行承载固定；
输送罐，固定在承载框架上，内部设有搅拌打散轴；
输送装置，呈倾斜设置，与承载框架固定连接，偏下的一端固定在输送罐的底部；
固态收集罐，设置在输送装置偏上的一端底部；
处理罐，固定在输送装置的底部；
接收罐，设置在处理罐的一侧。
进一步的，作为优选，所述输送装置包括：
接收口，与输送罐的底部固定连接；
输送通道，呈倾斜设置，偏下的一端的顶部与接收口固定连接；
输送螺杆，转动设置在输送通道内；
传送接口，固定在输送通道的底部，与处理罐固定连接；
排出口，位于输送通道偏上一端的底部，与固态收集罐相连接；
转动电机，固定在输送通道的一端，与输送螺杆固定连接。也就是说，当养殖污水经输送罐后，其污水内多个固体物质粘合在一起的大型固体物在搅拌打散轴的作用下进行分散，以避免对设备造成堵塞，进而当养殖污水进入输送装置后，部分养殖污水直接经传送接口进入到处理罐中，其余养殖污水及固体物质在转动电机的作用下，通过输送螺杆带动在输送通道内向上移动，进行固液分离，将固体物质经排出口转移到固态收集罐内，液态污水沿输送通道向下流动经传送接口进入到处理罐中。
进一步的，作为优选，所述输送通道设有过滤内壁和引导外壁，所述过滤内壁为镂空结构，与输送螺杆相贴合，与输送通道偏下的一端固定连接；所述引导外壁设置在过滤内壁的外侧，两端均不与输送通道相连接。当转动电机带动输送螺杆在输送通道内转动，带动养殖污水抬升时，部分固液混合的养殖污水跟随输送螺杆向上移动，进而在过滤内壁的作用下，液态污水透过过滤内壁，在引导外壁上流向传送接口，经传送接口进入处理罐中，进而固体物质在输送螺杆的带动下，将排出口进入固态收集罐中。
进一步的，作为优选，所述处理罐包括：
罐体，固定在承载框架上，顶部与传送接口固定连接；
搅拌组件，设置在罐体内部；
沉淀收集组件，固定在罐体的底部。当固液分离后的养殖污水进入处理罐后，在搅拌组件的作用下，可将养殖污水与反应试剂进行充分混合处理，加速反应，提高处理效率，在沉淀收集组件的作用下，将处理罐底部的沉淀物及时进行排出，无需更换新的反应罐进行过滤处理，减少处理环节，增加设备利用效率。
进一步的，作为优选，所述罐体的两侧设有直线分布的多个贯通口，一侧贯通口连接有管道，另一侧贯通口滑动设有移动开合件。当需要将罐体底部沉淀排出时，对沉淀收集组件进行封闭，然后通过管道向贯通口和沉淀收集组件进行加压，进而在压力作用下，移动开合件在贯通口上向罐体外侧滑动，将沉淀排出，在撤去管道中的压力时，移动开合件自动复位，对贯通口进行封闭。
进一步的，作为优选，所述移动开合件与贯通口滑动连接，内部为中空结构，底面与移动方向上的一面与贯通口相连通。也就是说，在对罐体的底部沉淀进行排出时，沉淀收集组件进行封闭，对管道进行加压时，移动开合件自贯通口中滑出，同时沉淀物自沉淀收集组件进入移动开合件内，自移动开合件的底部落下，进入接收罐中。
进一步的，作为优选，所述搅拌组件由搅拌轴和驱动电机组成，所述搅拌轴的两端转动设置在罐体的侧壁上，所述驱动电机与搅拌轴固定连接，固定在罐体的外壁上。在驱动电机的带动下，搅拌轴转动，对处理罐中的养殖污水进行持续搅拌混合，加快反应速率，提高净化效率。
进一步的，作为优选，所述沉淀收集组件包括：
直板，直线分布设有多个，固定在罐体的底部，与贯通口间隔设置；
定位块，呈方型分布设有四个，固定在直板的四角，与罐体的内壁固定连接；
转动轴，转动设置在定位块上，且一端与外部链轮机构固定连接；
转动页面，固定在转动轴上，且同一直板上两个转动页面的宽度之和与直板的宽度相同；
排污通道，设置在相邻的两个直板之间，与直板的宽度相同。在进行沉淀前，排污通道处于开放状态，此时转动页面与直板相贴合，当沉淀之后，进行排出时，由转动轴带动同一直板上的转动页面向相反的方向转动，进而带动转动页面对排污通道进行封闭，然后通过管道对排污通道加压，将沉淀物通过移动开合件排出。
进一步的，作为优选，所述转动轴与链轮机构相连接，所述链轮机构设有两组，转动方向相反，且两组链轮机构连接的转动轴间隔设置。在两组链轮机构的带动下，使同一直板上的两个转动轴在定位块上反向转动，带动转动页面对两侧的排污通道进行封闭，反之两组链轮机构调换转动方向，使转动页面534自排污通道处向直板处转动，将排污通道打开，便于对沉淀物进行收集。
一种基于人工智能养殖污水一体化处理装置的使用方法，包括如下步骤：
S1：待处理养殖污水首先进入输送罐中，通过搅拌打散轴将养殖污水中堆积在一起的大型固体物进行打散，然后输送到输送装置中；
S2：接着转动电机启动，通过输送螺杆带动养殖污水在输送通道内向上移动，部分固液混合的养殖污水跟随输送螺杆向上移动，进而在过滤内壁的作用下，液态污水透过过滤内壁，在引导外壁上流向传送接口，经传送接口进入处理罐中，进而固体物质在输送螺杆的带动下，将排出口进入固态收集罐中，完成固液分离；
S3：固液分离后的养殖污水进入处理罐中，此时沉淀收集组件中排污通道处于开放状态，然后对其进行沉淀处理后，由外部两组链轮机构带动转动轴转动，使转动页面缓慢对排污通道进行密封，同时将位于转动页面上的沉淀缓慢转移到排污通道内，进而对管道进行加压，配合底部沉淀收集组件和贯通口将沉淀排出；
S4：然后将处理罐中的养殖污水引入水解酸化池内，水解酸化池内设置有弹性填料，采用曝气机进行搅拌混合，对水解酸化池内的污染物进行分解，降低废水中污染物浓度，在水解处理后，然后进行气浮处理，将养殖污水中的微颗粒物去除，然后重新引入处理罐内；
S5：在处理罐内对气浮处理后的养殖污水进行再次沉淀处理，通过沉淀收集组件将沉淀排出得到清液；
S6：将养殖污水清液引入接触消毒池内，消毒剂对养殖污水进行杀菌消毒处理后排放。
与现有技术相比，本发明的有益效果是：
本发明中，通过输送罐的设置对污水进行搅拌打散处理，预防多个固体物质粘合在一起，对设备造成损坏，在输送装置的作用下，将污水整体抬升，且在抬升过程中，进行固液分离，将固体废弃物移动到固态收集罐中。
本发明中，通过处理罐对污水进行沉淀，将细小的杂质沉入罐底，通过沉淀收集组件进行及时的排出，以便于处理罐的持续使用，且在搅拌组件的作用下，可协助污水与调节试剂进行充分反应，以去除污水内部的有机物，若产生沉淀，可由沉淀收集组件及时排出。
（发明人：方正）
