公布日：2023.04.18
申请日：2023.01.04
分类号：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F1/00(2023.01)I;C02F1/40(2023.01)I
摘要
本发明公开了河道污水处理设备，包括底板，所述底板的两侧均固定连接有围挡，所述围挡的内部安装有曝气风机，所述曝气风机与两个围挡之间共同安装有扩散组件，单个所述围挡的顶部固定连接有支架，所述支架的安装端固定连接有水位传感器，两个所述围挡的外壁共同安装有升降组件，所述升降组件的顶部安装有网链输送机，所述网链输送机的一侧外壁固定连接有斜板，所述网链输送机的顶部远离斜板的一侧固定连接有挡网。本发明中，将底板与围挡置于河道中，通过设置的曝气风机与扩散组件的配合，可以增加河道内水体氧气含量，从而增加水体中好氧微生物的活路，从而使水体中的污染物质减少，从而改善河流水质,降低氨氮的含量。
权利要求书

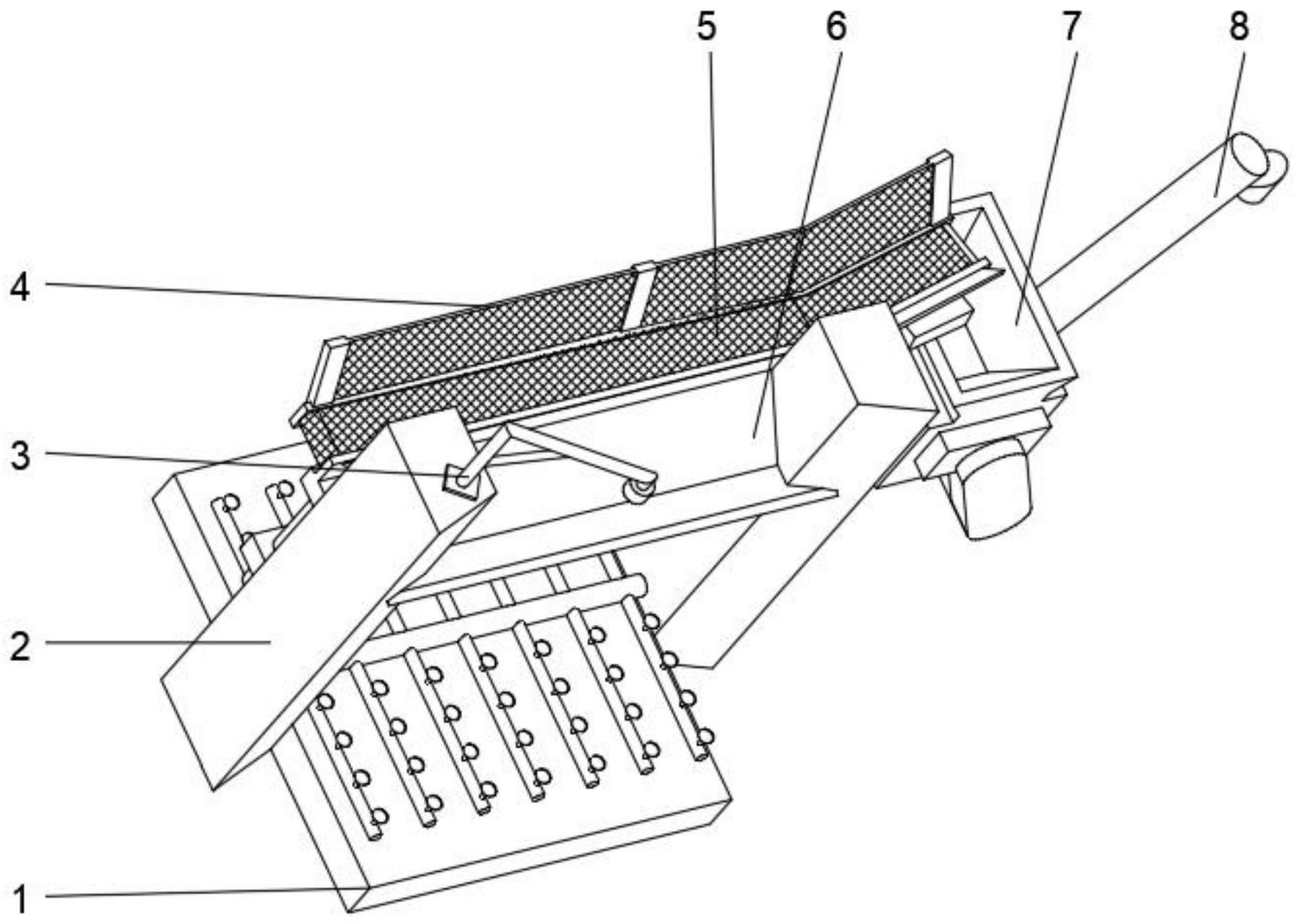

1.河道污水处理设备，包括底板(1)，其特征在于：所述底板(1)的两侧均固定连接有围挡(2)，所述围挡(2)的内部安装有曝气风机(10)，所述曝气风机(10)与两个围挡(2)之间共同安装有扩散组件，单个所述围挡(2)的顶部固定连接有支架(3)，所述支架(3)的安装端固定连接有水位传感器(9)，两个所述围挡(2)的外壁共同安装有升降组件，所述升降组件的顶部安装有网链输送机(5)，所述网链输送机(5)的一侧外壁固定连接有斜板(6)，所述网链输送机(5)的顶部远离斜板(6)的一侧固定连接有挡网(4)，所述网链输送机(5)的末端设有粉碎机(7)，所述粉碎机(7)的出料端固定贯通有提升机(8)，所述提升机(8)底部固定连接有圆壳(28)，所述圆壳(28)与粉碎机(7)之间共同固定连接有连接壳(32)，所述圆壳(28)的内部固定连接有驱动电机(25)，所述驱动电机(25)的驱动轴与提升机(8)的输入轴之间共同固定连接有连接轴(23)，且连接轴(23)与粉碎机(7)之间共同安装有传动组件。
2.根据权利要求1所述的河道污水处理设备，其特征在于：所述扩散组件包括主管(15)，且主管(15)与两个围挡(2)之间固定连接，所述主管(15)的进气端与曝气风机(10)之间共同固定连接有连接管(11)，所述主管(15)的外壁均匀固定贯通有多个支管(13)，多个所述支管(13)的外壁均固定贯通有多个曝气头(12)。
3.根据权利要求1所述的河道污水处理设备，其特征在于：所述升降组件包括横座(22)，且横座(22)与网链输送机(5)之间固定连接，所述横座(22)内部固定连接有双轴电机(18)，所述双轴电机(18)的两个输出轴均固定连接有转轴(17)，且转轴(17)与横座(22)之间转动连接，两个所述转轴(17)的外表面均固定套设有第一蜗杆(19)，两个所述第一蜗杆(19)的外表面均啮合连接有第一蜗轮(16)，两个所述第一蜗轮(16)的中心处均固定连接有丝杆(21)，且丝杆(21)与横座(22)之间转动连接，两个所述丝杆(21)的外表面均螺纹连接有固定座(20)，且固定座(20)与相邻围挡(2)之间固定连接。
4.根据权利要求3所述的河道污水处理设备，其特征在于：所述横座(22)的内部对称固定连接有两个支撑座，且支撑座与相邻转轴(17)之间转动连接。
5.根据权利要求1所述的河道污水处理设备，其特征在于：所述传动组件包括第二蜗杆(24)，且第二蜗杆(24)固定套设在连接轴(23)的外表面，所述第二蜗杆(24)的外表面啮合连接有第二蜗轮(26)，所述第二蜗轮(26)的中心处固定连接有转杆(27)，且转杆(27)贯穿圆壳(28)延伸至连接壳(32)的内部并与圆壳(28)之间转动连接。
6.根据权利要求5所述的河道污水处理设备，其特征在于：所述转杆(27)的外表面固定套设有大带轮(33)，所述大带轮(33)的外表面套设有皮带(31)，所述皮带(31)的内壁贴合设有小带轮(29)，所述小带轮(29)与粉碎机(7)的输入轴之间共同固定连接有固定轴(30)。
7.根据权利要求1所述的河道污水处理设备，其特征在于：所述网链输送机(5)的底部固定连接有与输送网相匹配的刮板(14)。
8.根据权利要求1所述的河道污水处理设备，其特征在于：所述水位传感器(9)的型号选用为WL700。
9.根据权利要求1所述的河道污水处理设备，其特征在于：位于曝气风机(10)的一侧所述围挡(2)的外表面开设有风孔。
发明内容
针对现有技术的不足，本发明提供了河道污水处理设备，解决了现有需要将河道内污水抽至专门的处理设备中，对于一些污染降低的河来说处理成本大的问题。
为了实现上述目的，本发明采用了如下技术方案：河道污水处理设备，包括底板，所述底板的两侧均固定连接有围挡，所述围挡的内部安装有曝气风机，所述曝气风机与两个围挡之间共同安装有扩散组件，单个所述围挡的顶部固定连接有支架，所述支架的安装端固定连接有水位传感器，两个所述围挡的外壁共同安装有升降组件，所述升降组件的顶部安装有网链输送机，所述网链输送机的一侧外壁固定连接有斜板，所述网链输送机的顶部远离斜板的一侧固定连接有挡网，所述网链输送机的末端设有粉碎机，所述粉碎机的出料端固定贯通有提升机，所述提升机底部固定连接有圆壳，所述圆壳与粉碎机之间共同固定连接有连接壳，所述圆壳的内部固定连接有驱动电机，所述驱动电机的驱动轴与提升机的输入轴之间共同固定连接有连接轴，且连接轴与粉碎机之间共同安装有传动组件。
作为上述技术方案的进一步描述：
所述扩散组件包括主管，且主管与两个围挡之间固定连接，所述主管的进气端与曝气风机之间共同固定连接有连接管，所述主管的外壁均匀固定贯通有多个支管，多个所述支管的外壁均固定贯通有多个曝气头，曝气风机将压缩空气输送至连接管内，然后通过主管输送至支管的内部，最后通过曝气头曝出，从而增加河道水体氧气含量。
作为上述技术方案的进一步描述：
所述升降组件包括横座，且横座与网链输送机之间固定连接，所述横座内部固定连接有双轴电机，所述双轴电机的两个输出轴均固定连接有转轴，且转轴与横座之间转动连接，两个所述转轴的外表面均固定套设有第一蜗杆，两个所述第一蜗杆的外表面均啮合连接有第一蜗轮，两个所述第一蜗轮的中心处均固定连接有丝杆，且丝杆与横座之间转动连接，两个所述丝杆的外表面均螺纹连接有固定座，且固定座与相邻围挡之间固定连接，便于调整网链输送机的高度。
作为上述技术方案的进一步描述：
所述横座的内部对称固定连接有两个支撑座，且支撑座与相邻转轴之间转动连接，具有支撑辅助的作用，避免转轴过长导致形变。
作为上述技术方案的进一步描述：
所述传动组件包括第二蜗杆，且第二蜗杆固定套设在连接轴的外表面，所述第二蜗杆的外表面啮合连接有第二蜗轮，所述第二蜗轮的中心处固定连接有转杆，且转杆贯穿圆壳延伸至连接壳的内部并与圆壳之间转动连接，有利于驱动电机动能的传输。
作为上述技术方案的进一步描述：
所述转杆的外表面固定套设有大带轮，所述大带轮的外表面套设有皮带，所述皮带的内壁贴合设有小带轮，所述小带轮与粉碎机的输入轴之间共同固定连接有固定轴，皮带可以选用V带，V带传动的摩擦力大，因此可以传递较大功率。
作为上述技术方案的进一步描述：
所述网链输送机的底部固定连接有与输送网相匹配的刮板，可以刮除粘附在网链输送机输送网上的垃圾，避免垃圾再次进入河道水体内。
作为上述技术方案的进一步描述：
所述水位传感器的型号选用为WL700，水位传感器可以监测河道水面高度变化。
作为上述技术方案的进一步描述：
位于曝气风机的一侧所述围挡的外表面开设有风孔，有利于外部空气进入到围挡内，从而便于曝气风机运行使用。
本发明具有如下有益效果：
1、将底板与围挡置于河道中，通过设置的曝气风机与扩散组件的配合，可以增加河道内水体氧气含量，从而增加水体中好氧微生物的活路，从而使水体中的污染物质减少，从而改善河流水质,降低氨氮的含量；
2、通过设置的网链输送机、挡网、粉碎机、传动组件、驱动电机和提升机，可以将河道水面垃圾进行清理粉碎，便于处理，提高河道水面清洁度；
3、通过设置的水位传感器和升降组件，可以根据河道水面高度改变网链输送机的高度，增加整体使用范围。
（发明人：谈长稳;谈满君）
