公布日：2023.04.04
申请日：2022.11.08
分类号：C02F9/00(2023.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/72(2006.01)N;C02F1/78(2006.01)N;C02F103/10(2006.01)N
摘要
本发明关于一种低浊萤石矿生产废水循环利用的处理系统，涉及废水处理技术领域。包括控制系统、来水收集系统、净化除浊系统和氧化除油系统，其中来水收集系统、净化除浊系统、氧化除油系统依次连通，所述来水收集系统、净化除浊系统与氧化除油系统出水处均设有在线监测装置，在线监测装置间断性检测出水水质，并反馈于控制系统。本发明抗水质冲击能力强，具有处理效果好、控制简单、自动化程度高、投入成本低等优点。
权利要求书

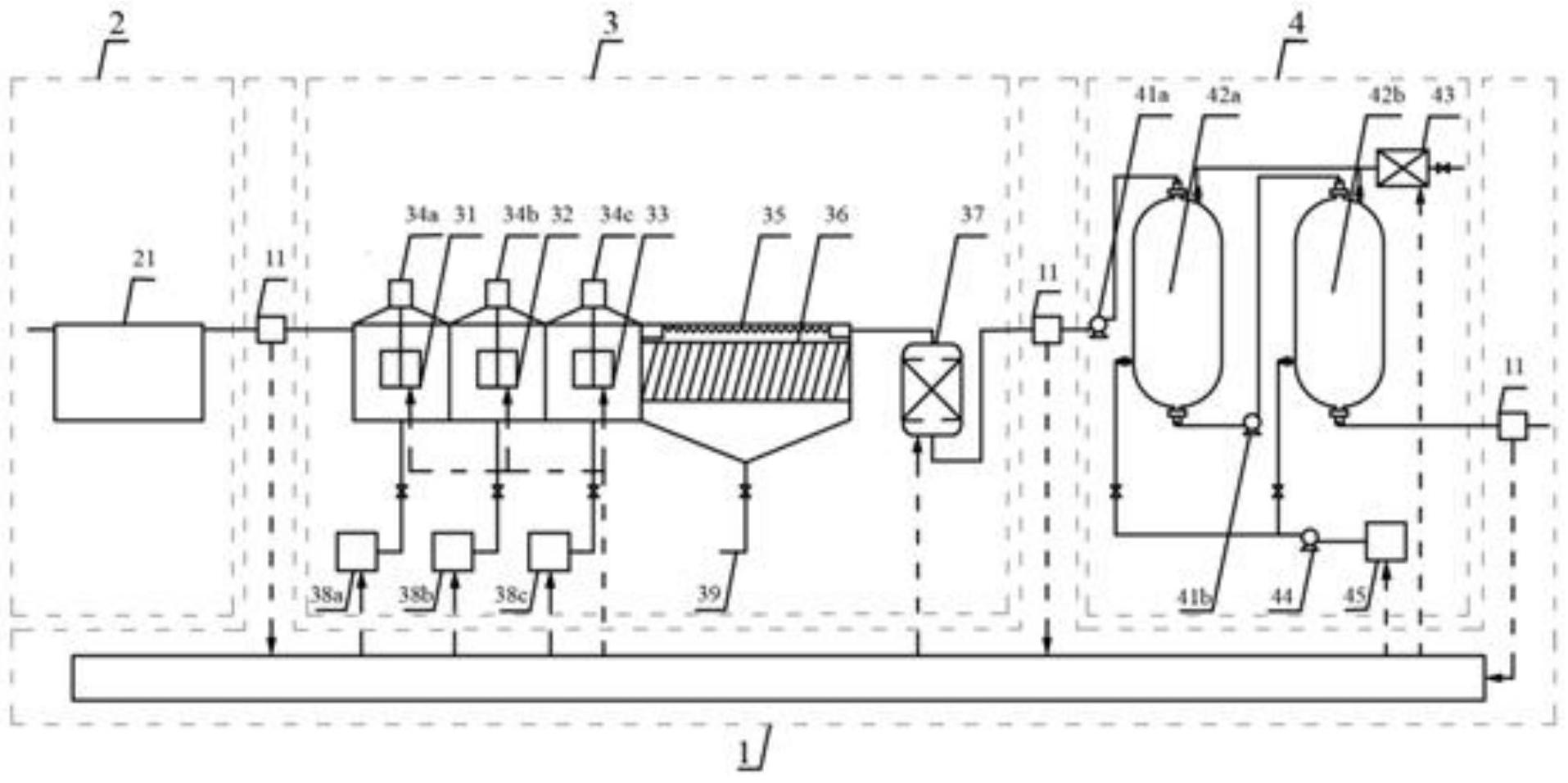

1.一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，包括：控制系统、来水收集系统、净化除浊系统和氧化除油系统；其中，来水收集系统、净化除浊系统、氧化除油系统依次连通，所述来水收集系统、净化除浊系统与氧化除油系统出水处均设有在线监测装置，在线监测装置间断性检测出水水质，并反馈于控制系统。
2.如权利要求1所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述来水收集系统包括集水池，所述集水池的来水主要来自萤石矿的生产用水。
3.如权利要求1所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述净化除浊系统包括吸附除油池、混凝池、助凝池、沉淀池和滤罐，所述吸附除油池、混凝池、助凝池、沉淀池和滤罐依次连通。
4.如权利要求3所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述吸附除油池、混凝池、助凝池均设有搅拌装置和加药装置，所述沉淀池内设有斜板和排泥管道，所述滤罐的滤料采用石英砂、锰砂、无烟煤中的一种或多种。
5.如权利要求4所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述吸附除油池内投加有吸附剂，所述吸附剂采用粉碳、纤维、硅藻土中的一种或几种，所述混凝池内投加有复配混凝剂，所述助凝池内投加助凝剂，所述助凝剂采用阴离子、阳离子中的一种。
6.如权利要求5所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述复配混凝剂的原料组成，以重量百分数计量为：24％Al2O3、22％SiO2、16％CaO、12％Fe2O3、15％MgO2，其余为结晶水。
7.如权利要求3所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述氧化除油系统包括一号提升泵、一号油酸氧化塔、二号提升泵、二号油酸氧化塔、尾气破坏装置、臭氧增压泵和臭氧生成装置，所述一号油酸氧化塔通过一号提升泵与所述滤罐相连通；所述二号油酸氧化塔通过二号提升泵与所述一号油酸氧化塔相连通；所述尾气破坏装置分别与所述一号油酸氧化塔、二号油酸氧化塔的尾气出口相连通；所述臭氧发生装置通过臭氧增压泵分别与所述一号油酸氧化塔、二号油酸氧化塔相连通；所述臭氧增压泵和臭氧生成装置与控制系统电连接，进气量与进水水质联动。
8.如权利要求7所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述一号油酸氧化塔与二号油酸氧化塔结构相同，内设有布水器、光催化填料区、臭氧进气管和臭氧曝气头；所述臭氧增压泵通过臭氧进气管与所述臭氧曝气头相连通；所述布水器与油酸氧化塔进水口相连通；所述光催化填料区位于所述布水器的下方。
9.如权利要求8所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，所述光催化填料区设有光催化剂，并且区域外侧为透明材料，直接采用自然光，所述光催化剂是可见光光催化剂，主要成分是TiO2和SnS2。
10.如权利要求1所述的一种低浊萤石矿生产废水循环利用的处理系统，其特征在于，出水水质包括流量、浊度、pH、COD的参数。
发明内容
本发明主要目的在于提供一种低浊萤石矿生产废水循环利用的处理系统，抗水质冲击能力强，具有处理效果好、控制简单、自动化程度高、投入成本低等优点。
为达上述目的，本发明提供了一种低浊萤石矿生产废水循环利用的处理系统，包括：控制系统、来水收集系统、净化除浊系统和氧化除油系统，其中，
来水收集系统、净化除浊系统、氧化除油系统依次连通，所述来水收集系统、净化除浊系统与氧化除油系统出水处均设有在线监测装置，在线监测装置间断性检测出水水质，并反馈于控制系统。
进一步的，所述来水收集系统包括集水池，所述集水池的来水主要来自萤石矿的生产用水。
进一步的，所述净化除浊系统包括吸附除油池、混凝池、助凝池、沉淀池和滤罐，所述吸附除油池、混凝池、助凝池、沉淀池和滤罐依次连通。
进一步的，所述吸附除油池、混凝池、助凝池均设有搅拌装置和加药装置，所述沉淀池内设有斜板和排泥管道，所述滤罐的滤料采用石英砂、锰砂、无烟煤中的一种或多种。
进一步的，所述吸附除油池内投加有吸附剂，所述吸附剂采用粉碳、纤维、硅藻土中的一种或几种，所述混凝池内投加有复配混凝剂，所述助凝池内投加助凝剂，所述助凝剂采用阴离子、阳离子中的一种。
进一步的，所述复配混凝剂的原料组成，以重量百分数计量为：24％Al2O3、22％SiO2、16％CaO、12％Fe2O3、15％MgO2，其余为结晶水。
进一步的，所述氧化除油系统包括一号提升泵、一号油酸氧化塔、二号提升泵、二号油酸氧化塔、尾气破坏装置、臭氧增压泵和臭氧生成装置，所述一号油酸氧化塔通过一号提升泵与所述滤罐相连通；所述二号油酸氧化塔通过二号提升泵与所述一号油酸氧化塔相连通；所述尾气破坏装置分别与所述一号油酸氧化塔、二号油酸氧化塔的尾气出口相连通；所述臭氧发生装置通过臭氧增压泵分别与所述一号油酸氧化塔、二号油酸氧化塔相连通；所述臭氧增压泵和臭氧生成装置与控制系统电连接，进气量与进水水质联动。
进一步的，所述一号油酸氧化塔与二号油酸氧化塔结构相同，内设有布水器、光催化填料区、臭氧进气管和臭氧曝气头；所述臭氧增压泵通过臭氧进气管与所述臭氧曝气头相连通；所述布水器与油酸氧化塔进水口相连通；所述光催化填料区位于所述布水器的下方。
进一步的，所述光催化填料区设有光催化剂，并且区域外侧为透明材料，直接采用自然光，所述光催化剂是可见光光催化剂，主要成分是TiO2和SnS2。
进一步的，出水水质包括流量、浊度、pH、COD的参数。
本发明的有益效果在于：
本发明提供了一种低浊萤石矿生产废水循环利用的处理系统，利用臭氧+活性炭吸附去除水中CODcr，复配混凝剂及PAM去除水中悬浮物，采用多级反应+高效混凝沉淀的方式，沉淀区设有污泥回流，提高了药剂的有效利用率，降低处理成本。本发明抗水质冲击能力强，具有处理效果好、控制简单、自动化程度高、投入成本低等优点。
（发明人：肖艳;沈乐平;徐旭峰;高杰;徐细波;钱玉山;郑利祥）
