公布日：2023.04.07
申请日：2022.12.28
分类号：D06F39/08(2006.01)I;D06F39/00(2020.01)I;H02J7/35(2006.01)I
摘要
本发明公开了一种洗衣机漂洗废水收集节水装置，包括收集框和漂洗废水出管，收集框的一侧固定安装有初步收集箱，初步收集箱的一侧固定安装有进水管，进水管与漂洗废水出管通过接头进行连接，初步收集箱与收集框通过输水组件进行连通，洗衣机在对衣服进行漂洗后，漂洗的水通过漂洗废水出管排出，并通过连接的进水管，将水输送至初步收集箱内，通过初步收集箱内的输水组件，能够将输送进来的漂洗水，输送至收集框内，在输水管的端部设有防溅挡板，防溅挡板能够有效避免在输水过程中，有水滴溅起的问题，能够将漂洗的废水进行收集，当需要冲洗厕所或者洗拖把时，可以将收集的水进行利用，从而达到节水的目的，避免大量的水资源浪费。
权利要求书

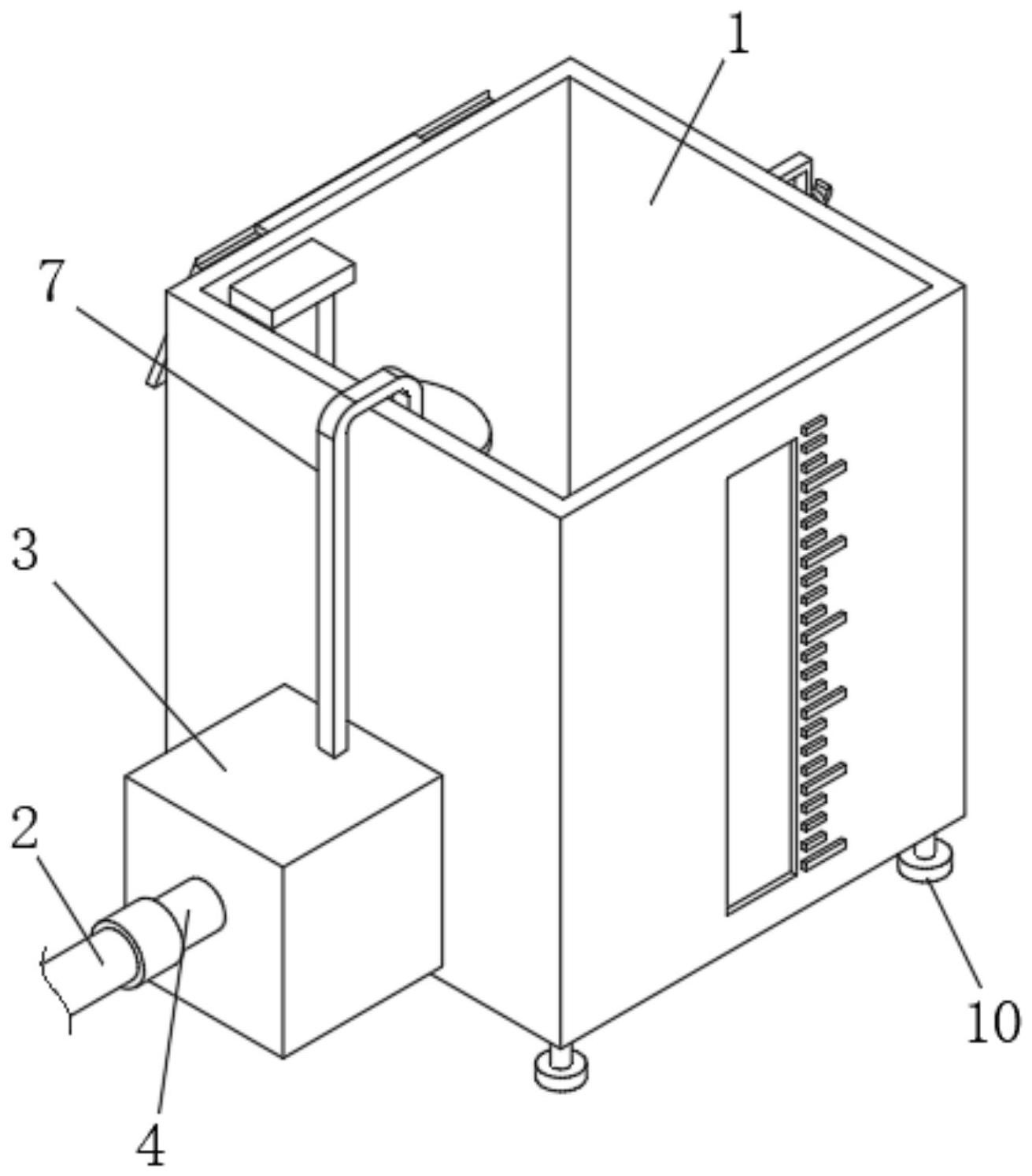

1.一种洗衣机漂洗废水收集节水装置，包括收集框(1)和漂洗废水出管(2)，其特征在于，所述收集框(1)的一侧固定安装有初步收集箱(3)，初步收集箱(3)的一侧固定安装有进水管(4)，进水管(4)与漂洗废水出管(2)通过接头进行连接，所述初步收集箱(3)与收集框(1)通过输水组件进行连通，所述收集框(1)内安装有水位升高自动排放组件，所述收集框(1)的一侧设有出水管(13)，出水管(13)上设有控制阀门(14)，所述收集框(1)上安装有电力供应组件。
2.根据权利要求1所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述水位升高自动排放组件包括固定安装在收集框(1)底侧内壁上的两个滑动导杆(15)，收集框(1)的一侧内壁上固定安装有顶部固定块(16)，两个滑动导杆(15)的顶端固定安装在顶部固定块(16)的底侧上，顶部固定块(16)的底侧固定安装有第一导电块(17)，两个滑动导杆(15)上滑动套接有同一个浮板(18)，浮板(18)的顶侧固定安装有第二导电块(20)，第一导电块(17)和第二导电块(20)相适配，所述收集框(1)上安装有排水组件。
3.根据权利要求2所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述浮板(18)的顶侧开设有两个导向孔(19)，两个滑动导杆(15)的顶端分别活动贯穿两个导向孔(19)，浮板(18)的顶侧固定安装有底部防护框(21)，第二导电块(20)位于底部防护框(21)内。
4.根据权利要求2所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述排水组件包括开设在收集框(1)底侧内壁上的排水孔(27)，收集框(1)的底侧固定安装有排水管(28)，排水管(28)与排水孔(27)相连通，所述收集框(1)上开设有安装槽(29)，安装槽(29)内固定安装有伸缩电机(30)，伸缩电机(30)的输出轴安装有伸缩杆(31)，伸缩杆(31)的一端固定安装有阻挡板(33)，安装槽(29)的一侧内壁上开设有挡板槽(32)，挡板槽(32)与排水孔(27)相连通，阻挡板(33)阻挡住挡板槽(32)。
5.根据权利要求1所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述电力供应组件包括开设在收集框(1)上的电池槽(22)，电池槽(22)内安装有电池组(23)，收集框(1)的一侧开设有插电槽(24)，所述收集框(1)的一侧固定安装有太阳能架(25)，太阳能架(25)上安装有太阳能板(26)。
6.根据权利要求1所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述输水组件包括开设在初步收集箱(3)上的收集腔(5)，收集腔(5)的底侧内壁上安装有水泵(6)，水泵(6)的顶侧连接有输水管(7)，输水管(7)的顶端延伸至收集框(1)内。
7.根据权利要求6所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述收集框(1)的一侧内壁上固定安装有防溅挡板(8)，输水管(7)的底端贯穿防溅挡板(8)。
8.根据权利要求1所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述收集框(1)的一侧开设有观察窗(11)，收集框(1)的一侧设有水深刻度(12)，水深刻度(12)设置在观察窗(11)的一侧，收集框(1)的底侧内壁上开设有沉淀槽(9)。
9.根据权利要求1所述的一种洗衣机漂洗废水收集节水装置，其特征在于，所述收集框(1)的一侧固定安装有挂钩(34)，挂钩(34)上挂有水瓢(35)，收集框(1)的底侧四角位置均安装有支撑脚(10)。
10.根据权利要求1所述的一种洗衣机漂洗废水收集节水方法，该方法包括：步骤一：洗衣机将漂洗后的水通过漂洗废水出管(2)和进水管(4)，输送至初步收集箱(3)内，便于漂洗水的排出；步骤二：初步收集箱(3)内输送进来的漂洗水，通过输水组件输出，并输送至收集框(1)内，进行漂洗废水收集利用，使用时可以通过出水管(13)放水，也可以通过水瓢(35)取水使用，从而达到节水的目的；步骤三：漂洗水在输送至收集框(1)内时，收集框(1)内设有水位升高自动排放组件，当输送进来的水位过高后，在水位升高自动排放组件的作用下，能够将过多的水通过排水管(28)，排放至下水管道内，避免水位过高造成溢出的问题；步骤四：设置的电力供应组件，能够通过电池组(23)内存储电量，进行电力供应，洗衣机放置在阳台，可以利用阳光照在太阳能板(26)，进行电力供应补充，也可以直接通过插电槽(24)，进行电力补充，电力供应选择多。
发明内容
针对现有技术的不足，本发明提供了一种洗衣机漂洗废水收集节水装置，用于解决漂洗后的水相对干净，都是直接排放，这样造成洗衣机用水量大，水资源浪费的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种洗衣机漂洗废水收集节水装置，包括收集框和漂洗废水出管，所述收集框的一侧固定安装有初步收集箱，初步收集箱的一侧固定安装有进水管，进水管与漂洗废水出管通过接头进行连接，所述初步收集箱与收集框通过输水组件进行连通，所述收集框内安装有水位升高自动排放组件，所述收集框的一侧设有出水管，出水管上设有控制阀门，所述收集框上安装有电力供应组件。
优选的，所述水位升高自动排放组件包括固定安装在收集框底侧内壁上的两个滑动导杆，收集框的一侧内壁上固定安装有顶部固定块，两个滑动导杆的顶端固定安装在顶部固定块的底侧上，顶部固定块的底侧固定安装有第一导电块，两个滑动导杆上滑动套接有同一个浮板，浮板的顶侧固定安装有第二导电块，第一导电块和第二导电块相适配，所述收集框上安装有排水组件。
优选的，所述浮板的顶侧开设有两个导向孔，两个滑动导杆的顶端分别活动贯穿两个导向孔，浮板的顶侧固定安装有底部防护框，第二导电块位于底部防护框内。
优选的，所述排水组件包括开设在收集框底侧内壁上的排水孔，收集框的底侧固定安装有排水管，排水管与排水孔相连通，所述收集框上开设有安装槽，安装槽内固定安装有伸缩电机，伸缩电机的输出轴安装有伸缩杆，伸缩杆的一端固定安装有阻挡板，安装槽的一侧内壁上开设有挡板槽，挡板槽与排水孔相连通，阻挡板阻挡住挡板槽。
优选的，所述电力供应组件包括开设在收集框上的电池槽，电池槽内安装有电池组，收集框的一侧开设有插电槽，所述收集框的一侧固定安装有太阳能架，太阳能架上安装有太阳能板。
优选的，所述输水组件包括开设在初步收集箱上的收集腔，收集腔的底侧内壁上安装有水泵，水泵的顶侧连接有输水管，输水管的顶端延伸至收集框内。
优选的，所述收集框的一侧内壁上固定安装有防溅挡板，输水管的底端贯穿防溅挡板。
优选的，所述收集框的一侧开设有观察窗，收集框的一侧设有水深刻度，水深刻度设置在观察窗的一侧，收集框的底侧内壁上开设有沉淀槽。
优选的，所述收集框的一侧固定安装有挂钩，挂钩上挂有水瓢，收集框的底侧四角位置均安装有支撑脚。
一种洗衣机漂洗废水收集节水方法，该方法包括：
步骤一：洗衣机将漂洗后的水通过漂洗废水出管和进水管，输送至初步收集箱内，便于漂洗水的排出；
步骤二：初步收集箱内输送进来的漂洗水，通过输水组件输出，并输送至收集框内，进行漂洗废水收集利用，使用时可以通过出水管放水，也可以通过水瓢取水使用，从而达到节水的目的；
步骤三：漂洗水在输送至收集框内时，收集框内设有水位升高自动排放组件，当输送进来的水位过高后，在水位升高自动排放组件的作用下，能够将过多的水通过排水管，排放至下水管道内，避免水位过高造成溢出的问题；
步骤四：设置的电力供应组件，能够通过电池组内存储电量，进行电力供应，洗衣机放置在阳台，可以利用阳光照在太阳能板，进行电力供应补充，也可以直接通过插电槽，进行电力补充，电力供应选择多。
与现有技术相比，本发明的有益效果是：
1、本发明中，该洗衣机漂洗废水收集节水装置，洗衣机在对衣服进行漂洗后，漂洗的水通过漂洗废水出管排出，并通过连接的进水管，将水输送至初步收集箱内，然后通过初步收集箱内的输水组件，输水组件上的水泵运行，能够将输送进来的漂洗水，通过输水管输送至收集框内，在输水管的端部设有防溅挡板，防溅挡板能够有效避免在输水过程中，有水滴溅起的问题，能够将漂洗的废水，进行收集，当需要冲洗厕所或者洗拖把时，可以将收集的水进行利用，从而达到节水的目的，避免大量的水资源浪费；
2、本发明中，在收集漂洗的废水过程中，漂洗的水又不断的输送，会造成水位过高，此时水位升高自动排放组件上的浮板将会在水的浮力作用下向上飘起，能够带动第二导电块向上移动，当水位升高到一定的高度后，第二导电块与第一导电块接触后，此时伸缩电机通电运行，伸缩电机运行能够带动伸缩杆移动，伸缩杆移动带动阻挡板移动，阻挡板移动过程中，能够将排水孔通道打开，收集框内过多的水，将会排出，排出的水通过房间的下水管道排走，从而避免输送进来的水位过多，造成溢出，弄湿阳台的问题，阻挡板的两面均为密封橡胶，能够有效保障密封性；
3、本发明中，在收集框上设有电力供应组件，电力供应组件上电池组，能够直接为伸缩电机进行供电，当电池组没有电时，可以将通电的插头直接插在插电槽内，进行电池组供电，收集框放置在阳台上，阳台能够受到阳光的照射，设置的太阳能板，能够利用太阳能光照，对电池组进行电力供应，电力供应的方式多种，且利用太阳能供电，节能环保，在收集框的一侧设有观察窗，能够观察收集框内的水位高度，从而及时的发现水位情况。
（发明人：许磊;司海瑞;范俊飞;袁琮;袁波;李育富;赖建辉）
