公布日：2023.03.07
申请日：2022.11.22
分类号：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本发明涉及脱水加工技术领域，提出了一种泥渣脱水装置，包括壳体，壳体的内部等间距的设置有三个转动连接的脱水网，三个脱水网的中心固定连接并延伸至壳体的外侧，脱水网的外端连接有电机，脱水网的上端套接有进料口，进料口的上端连接有抽泥机，脱水网的底端连接有出渣管，出渣管套接在壳体的内部。通过设置转动的脱水网空心对泥渣进行装袋，第一滤网和第二滤网的边缘处通过密封条进行缝合连接，将污泥固定在脱水网的内部，并通过脱水网外侧两面的挤压滚轴对脱水网进行滚动挤压，并在挤压过程中对脱水网进行烘干加热，使脱水网内部的泥渣快速脱水，并在脱水网的内部进行滚动粉碎，便于对泥渣进行一体化快速处理。
权利要求书

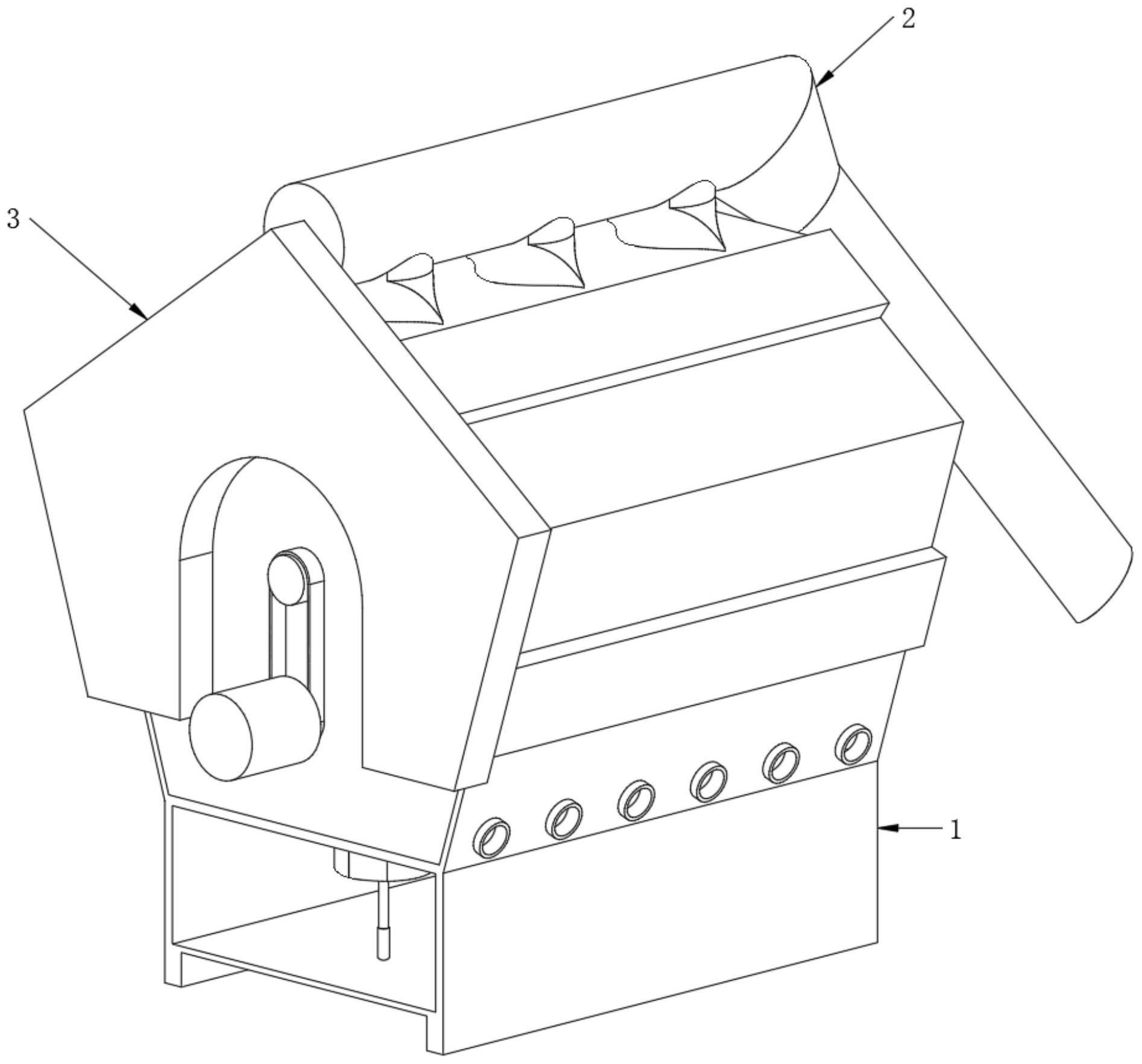

1.一种泥渣脱水装置，包括壳体(1)，其特征在于：所述壳体(1)的内部等间距的设置有三个转动连接的脱水网(4)，三个所述脱水网(4)的中心固定连接并延伸至壳体(1)的外侧，所述脱水网(4)的外端连接有电机(7)，所述脱水网(4)的上端套接有进料口(5)，所述进料口(5)的上端连接有抽泥机(2)，所述脱水网(4)的底端连接有出渣管(6)，所述出渣管(6)套接在壳体(1)的内部，所述脱水网(4)的外侧套接有四组啮合转动的挤压滚轴(8)，所述挤压滚轴(8)的外端穿透壳体(1)连接有烘干机(3)，所述烘干机(3)固定安装在壳体(1)的外侧，所述脱水网(4)的上端通过抽泥机(2)和进料口(5)进行泥渣的抬升输入，所述烘干机(3)对挤压滚轴(8)进行加热，所述电机(7)带动脱水网(4)在壳体(1)的内部进行匀速转动，所述挤压滚轴(8)与匀速转动的脱水网(4)进行滚动挤压，所述脱水网(4)将泥渣进行挤压烘干，所述出渣管(6)将脱水网(4)内部烘干的泥渣进行清理并排放。
2.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述壳体(1)包括外壳(11)，所述外壳(11)的上板中部开设有安装孔(12)，所述外壳(11)的内部连接有隔板(13)，所述隔板(13)的中部开设有通孔(15)，所述隔板(13)的下方设有出渣箱(14)，所述外壳(11)的底部一侧斜板开设有排液管(16)。
3.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述烘干机(3)包括制热主机(31)，所述制热主机(31)的内侧链接有四个连接板(32)，四个所述连接板(32)紧贴在外壳(11)的外侧斜面上，所述连接板(32)与挤压滚轴(8)进行转动套接。
4.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述脱水网(4)包括转动盘(41)，所述转动盘(41)的中部连接有转动轴(42)，所述转动盘(41)的外部两侧对称套接有第一滤网(43)和第二滤网(44)，所述第一滤网(43)和第二滤网(44)的内侧面边缘处均设有圆环状的密封条(45)，所述第一滤网(43)和第二滤网(44)通过密封条(45)缝合连接。
5.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述出渣管(6)包括锥形嘴(61)，所述锥形嘴(61)的内部套接有螺旋(63)，所述螺旋(63)的中部连接有伸缩轴(64)，所述伸缩轴(64)穿透壳体(1)连接在壳体(1)的外侧，所述伸缩轴(64)的外端连接有外部驱动电机。
6.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述进料口(5)和出渣管(6)的外侧面均设有与密封条(45)适配的卡条(62)，且所述进料口(5)和出渣管(6)均通过密封条(45)和卡条(62)的套接与转动盘(41)和转动轴(42)保持密封。
7.根据权利要求5所述的一种泥渣脱水装置，其特征在于：所述锥形嘴(61)的底部开口处转动连接有第一盖板(65)和第二盖板(66)，且所述第一盖板(65)和第二盖板(66)的中部两侧同时连接有两个同侧的弹簧(67)。
8.根据权利要求1所述的一种泥渣脱水装置，其特征在于：所述挤压滚轴(8)包括第一滚轴(81)和第二滚轴(82)，所述第一滚轴(81)和第二滚轴(82)分别连接在脱水网(4)的正反两面，且所述第一滚轴(81)和第二滚轴(82)的内端套接有连接块(83)，所述第一滚轴(81)和第二滚轴(82)的外端连接有齿轮组(84)。
9.根据权利要求4所述的一种泥渣脱水装置，其特征在于：所述转动盘(41)包括圆盘(411)，所述圆盘(411)的两侧均开设有圆环状的转动槽(412)，所述转动槽(412)与连接块(83)进行转动套接。
10.根据权利要求8所述的一种泥渣脱水装置，其特征在于：所述第一滚轴(81)和第二滚轴(82)的圆柱面上均凸出连接有凸点(85)。
发明内容
(一)本发明要解决的技术问题是：人工作业来完成，因此劳动强度大，工作效率低，并且装置的连续性较差，需要进行开关机器进行污泥的填充和取下，无法连续性的进行污泥处理，工作效率低。
(二)技术方案
为了实现上述发明目的，本发明提供了一种泥渣脱水装置，包括壳体，所述壳体的内部等间距的设置有三个转动连接的脱水网，三个所述脱水网的中心固定连接并延伸至壳体的外侧，所述脱水网的外端连接有电机，所述脱水网的上端套接有进料口，所述进料口的上端连接有抽泥机，所述脱水网的底端连接有出渣管，所述出渣管套接在壳体的内部，所述脱水网的外侧套接有四组啮合转动的挤压滚轴，所述挤压滚轴的外端穿透壳体连接有烘干机，所述烘干机固定安装在壳体的外侧，所述脱水网的上端通过抽泥机和进料口进行泥渣的抬升输入，所述烘干机对挤压滚轴进行加热，所述电机带动脱水网在壳体的内部进行匀速转动，所述挤压滚轴与匀速转动的脱水网进行滚动挤压，所述脱水网将泥渣进行挤压烘干，所述出渣管将脱水网内部烘干的泥渣进行清理并排放。
其中，所述壳体包括外壳，所述外壳的上板中部开设有安装孔，所述外壳的内部连接有隔板，所述隔板的中部开设有通孔，所述隔板的下方设有出渣箱，所述外壳的底部一侧斜板开设有排液管。
其中，所述烘干机包括制热主机，所述制热主机的内侧链接有四个连接板，四个所述连接板紧贴在外壳的外侧斜面上，所述连接板与挤压滚轴进行转动套接。
其中，所述脱水网包括转动盘，所述转动盘的中部连接有转动轴，所述转动盘的外部两侧对称套接有第一滤网和第二滤网，所述第一滤网和第二滤网的内侧面边缘处均设有圆环状的密封条，所述第一滤网和第二滤网通过密封条缝合连接。
其中，所述出渣管包括锥形嘴，所述锥形嘴的内部套接有螺旋，所述螺旋的中部连接有伸缩轴，所述伸缩轴穿透壳体连接在壳体的外侧，所述伸缩轴的外端连接有外部驱动电机。
其中，所述进料口和出渣管的外侧面均设有与密封条适配的卡条，且所述进料口和出渣管均通过密封条和卡条的套接与转动盘和转动轴保持密封。
其中，所述锥形嘴的底部开口处转动连接有第一盖板和第二盖板，且所述第一盖板和第二盖板的中部两侧同时连接有两个同侧的弹簧。
其中，所述挤压滚轴包括第一滚轴和第二滚轴，所述第一滚轴和第二滚轴分别连接在脱水网的正反两面，且所述第一滚轴和第二滚轴的内端套接有连接块，所述第一滚轴和第二滚轴的外端连接有齿轮组。
其中，所述转动盘包括圆盘，所述圆盘的两侧均开设有圆环状的转动槽，所述转动槽与连接块进行转动套接。
其中，所述第一滚轴和第二滚轴的圆柱面上均凸出连接有凸点。
(三)有益效果
本发明所提供的一种泥渣脱水装置，其有益效果是：
1、通过设置转动的脱水网空心对泥渣进行装袋，第一滤网和第二滤网的边缘处通过密封条进行缝合连接，将污泥固定在脱水网的内部，并通过脱水网外侧两面的挤压滚轴对脱水网进行滚动挤压，并在挤压过程中对脱水网进行烘干加热，使脱水网内部的泥渣快速脱水，并在脱水网的内部进行滚动粉碎，便于对泥渣进行一体化快速处理。
2、通过脱水网的外侧设有挤压滚轴，第一滚轴和第二滚轴通过齿轮组啮合连接，使脱水网在转动的过程中与第一滚轴和第二滚轴同时进行挤压，对脱水网内部的泥渣进行挤压脱水，同时第一滚轴和第二滚轴外端伸出与烘干机保持热连接，通过烘干机对挤压滚轴进行加热，使挤压滚轴在对脱水网进行挤压过程中同步对脱水网进行烘干加热，使脱水网内部的泥渣更快的进行脱水。
3、通过在脱水网的上下端分别套接进料口和出渣管，且进料口和出渣管与脱水网套接的过程中与密封条保持套接，使第一滤网和第二滤网的连接始终密封，避免泥渣流出，且出渣管的内部设有螺旋和伸缩轴，螺旋可在伸缩轴的伸缩下伸入脱水网的内部，对脱水网的内壁进行刮出，将脱水网内部的泥渣进行排出，防止堵塞，且锥形嘴的底部设有对开的第一盖板和第二盖板，第二盖板和第一盖板对伸缩轴的伸缩开闭控制锥形嘴内部的排料，便于将脱水网内部的泥渣排出。
（发明人：姜佳迪;王玉磊;郑金;高燕）
