公布日：2023.04.07
申请日：2022.12.05
分类号：C02F9/00(2023.01)I
摘要
本发明公开了一种工业清洗废水净化系统，包括原水收集槽、与原水收集槽连接的生化处理单元、与生化处理单元连接的膜生物反应单元、与膜生物反应单元连接的过滤杀菌系统、与膜生物反应单元连接的污泥处理系统，经过滤杀菌系统处理的废水进入除磷树脂单元和除氮树脂单元，除磷树脂单元和除氮树脂单元产生的树脂再生废液经过低温蒸发器处理后进入所述膜生物反应单元。本发明的除磷树脂单元和除氮树脂单元能够有效去除废水中的磷、氮，产生的树脂再生废液经过低温蒸发器处理后，冷凝液排入所述膜生物反应单元处理，浓缩废液经收集后委外处理，如此，能够对去除磷、氮后的再生废水进行有效净化处理。
权利要求书

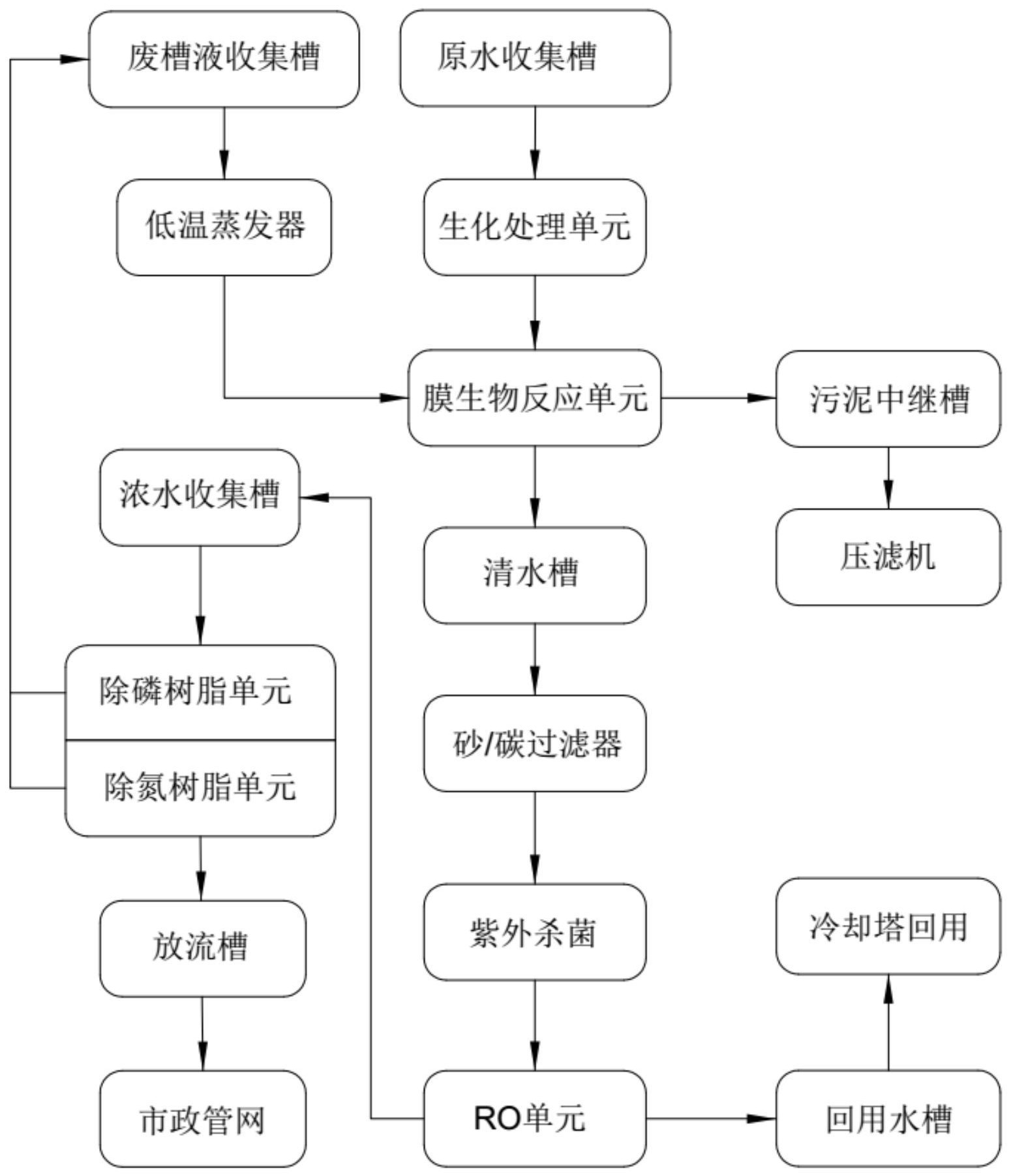

1.一种工业清洗废水净化系统，包括原水收集槽、与原水收集槽连接的生化处理单元、与生化处理单元连接的膜生物反应单元、与膜生物反应单元连接的过滤杀菌系统、与膜生物反应单元连接的污泥处理系统，其特征在于：经过滤杀菌系统处理的废水进入除磷树脂单元和除氮树脂单元，除磷树脂单元和除氮树脂单元产生的树脂再生废液经过低温蒸发器处理后进入所述膜生物反应单元。
2.如权利要求1所述的一种工业清洗废水净化系统，其特征在于：经过除磷树脂单元和除氮树脂单元处理的达标水经放流槽进入市政管网。
3.如权利要求1所述的一种工业清洗废水净化系统，其特征在于：过滤杀菌系统包括与膜生物反应单元连接的清水槽、与清水槽连接的砂/碳过滤器、与砂/碳过滤器连接的紫外杀菌单元、与紫外杀菌单元连接的RO单元，RO单元连接有回用水槽，回用水槽连接冷却塔。
4.如权利要求3所述的一种工业清洗废水净化系统，其特征在于：RO单元连接有浓水收集槽，废水经浓水收集槽进入除磷树脂单元和除氮树脂单元连接，由除磷树脂单元和除氮树脂单元流出的树脂再生废液进入废槽液收集槽，废槽液收集槽中的废水进入低温蒸发器。
5.如权利要求1所述的一种工业清洗废水净化系统，其特征在于：污泥处理系统包括与膜生物反应单元连接的污泥中继槽、与污泥中继槽连接的压滤机。
6.如权利要求1所述的一种工业清洗废水净化系统，其特征在于：原水收集槽中设有大过滤网片，大过滤网片位于原水收集槽的中下部，原水收集槽的进水口位于大过滤网片的下方，原水收集槽的出水口位于大过滤网片的上方；大过滤网片配套有清洗机器人，清洗机器人包括顶框、安装在顶框上的小过滤网片、安装在顶框下方的毛刷筒、设置在毛刷筒中的小型电机、设置在顶框四角处的支腿。
发明内容
本发明所解决的技术问题：如何有效去除废水中的磷、氮，以及，如何对去除磷、氮后的再生废水进行处理。
为解决上述技术问题，本发明提供如下技术方案：一种工业清洗废水净化系统，包括原水收集槽、与原水收集槽连接的生化处理单元、与生化处理单元连接的膜生物反应单元、与膜生物反应单元连接的过滤杀菌系统、与膜生物反应单元连接的污泥处理系统，经过滤杀菌系统处理的废水进入除磷树脂单元和除氮树脂单元，除磷树脂单元和除氮树脂单元产生的树脂再生废液经过低温蒸发器处理后进入所述膜生物反应单元。
生化处理单元包括厌氧段、好氧段两个部分。在厌氧段，可以在短时间内和相对较高的负荷下获得较高的有机物去除率，并可将难降解的有机大分子分解为易降解的有机小分子，可大大改善和提高废水的可生化性和溶解性。好氧段是一种生物膜法为主，兼有活性泥的生物处理装置，通过提供氧源，污水中的有机物被微生物所吸附、降解，使水质得到净化。出水进入膜生物反应单元。
在膜生物反应单元，生物膜的存在大大提高了系统固液分离的能力，从而使系统出水，水质和容积负荷都得到大幅度提高，经膜处理后的水质标准高，经过消毒，最后形成水质和生物安全性高的优质再生水，可直接作为新生水源。由于膜的过滤作用，微生物被完全截留在膜生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分离，消除了传统活性污泥法中污泥膨胀问题。膜生物反应器具有对污染物去除效率高、硝化能力强，可同时进行硝化、反硝化、脱氮效果好、出水水质稳定、剩余污泥产量低、设备紧凑、占地面积少(只有传统工艺的1/3-1/2)、增量扩容方便、自动化程度高、操作简单等优点。
膜生物反应单元的污泥泵入污泥处理系统，膜生物反应单元的废水经过滤杀菌系统处理后进入除磷树脂单元和除氮树脂单元。
化学沉淀法除磷工艺虽除磷效率相对较，但消耗化学药剂并产生大量的化学污泥，处理成本相对昂贵；而传统的生物处理工艺操作简单，但磷去除效率较低，难以满足出水要求。除磷树脂是基于含有优良物理和化学稳定性的I型季胺官能基的特级聚苯乙烯丙烯酸强碱性阴离子除磷交换树脂，适用于磷酸盐去除。使用寿命更长，效果更持久稳定，能去除废水中各价态的磷(正磷、次磷等)。
除硝酸氮树脂为大孔强碱性季胺官能基树脂，在树脂官能团NR3+中的N原子周围增加碳源子数目可以提树脂对硝酸盐的选择性，对硝酸盐的选择性顺序依次为：HCO3-＜Cl-＜SO42-＜NO3-。除硝酸盐树脂处理精度，各种废水中总氮含量可做到1ppm，稳定达标地表三；除氨氮树脂为核子级磺酸基强酸性树脂，在蒸发器冷凝水去除氨氮、膜后水去除氨氮等领域，以及针对养殖、化工等行业生化后微量氨氮废水处理均具有很好的效果，可保证出水稳定，达标排放。目前，在垃圾渗滤液DTRO膜、RO膜后产水氨氮深度处理、蒸发冷凝水、煤矿矿井水、电池电子行业、生活污水、水产养殖水、化工废水、养殖废水、饮用水氨氮深度处理均得到了广泛运用并获得良好成效。
除磷树脂单元和除氮树脂单元产生的树脂再生废液进入低温蒸发器处理，低温蒸发器处理多种污染废水或含油产品的水，尤其是来自切削液废水、清洗废水、表面处理废水、高盐废水、探伤检测废水或其他生产过程用水等等。
本发明的除磷树脂单元和除氮树脂单元能够有效去除废水中的磷、氮，产生的树脂再生废液经过低温蒸发器处理后，冷凝液排入所述膜生物反应单元处理，浓缩废液经收集后委外处理，如此，能够对去除磷、氮后的再生废水进行有效净化处理。
（发明人：纪新运;王小莉）
