公布日:2023.05.05
申请日:2023.03.14
分类号:C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/28(2023.01)N;C02F103/36(2006.01)N
摘要
一种乳酸生产废水处理系统,包括第一调节池,所述第一调节池包括池体、轴向搅拌器,所述池体内设封闭腔,所述轴向搅拌器置于池体内,所述轴向搅拌器为3台,3台轴向搅拌器沿第一调节池的长度方向均布,位于中心的1台轴向搅拌器与位于两侧的2台轴向搅拌器转动方向不同,位于中心的1台轴向搅拌器与位于两侧的2台轴向搅拌器转动方向不同,中心的轴向搅拌器形成的环形水流与两侧的轴向搅拌器形成的环形水流互相干涉,强化了第一调节池的水流扰动,可减弱固体物质的沉淀。
权利要求书

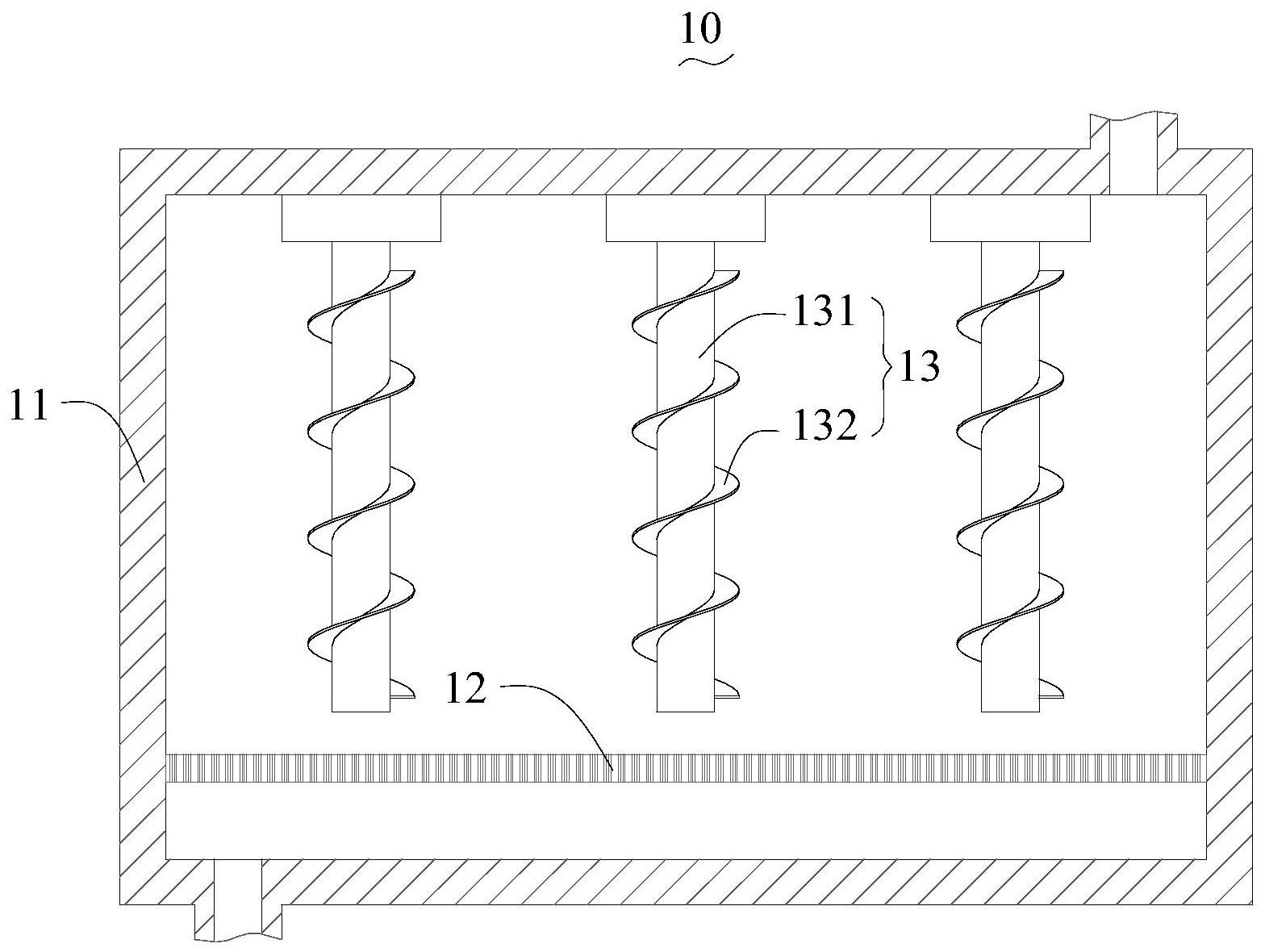

1.一种乳酸生产废水处理系统,其特征在于:包括第一调节池,所述第一调节池包括池体、轴向搅拌器,所述池体内设封闭腔,所述轴向搅拌器置于池体内,所述轴向搅拌器为3台,3台轴向搅拌器沿第一调节池的长度方向均布,位于中心的1台轴向搅拌器与位于两侧的2台轴向搅拌器转动方向不同。
2.如权利要求1所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括IC反应器,所述第一调节池的出水口与IC反应器的进水口连接,在IC反应器的顶部设有第一沼气出口,在第一调节池的底部设有沼气入口,在第一调节池的顶部设有第二沼气出口,所述第一沼气出口与沼气入口连接。
3.如权利要求1所述的乳酸生产废水处理系统,其特征在于:所述第一调节池还包括筛网,所述筛网水平设于池体内靠近池底的位置,所述筛网设于沼气入口的上方,所述轴向搅拌器设于筛网的上方。
4.如权利要求3所述的乳酸生产废水处理系统,其特征在于:所述筛网的孔径由中心向四周逐渐减小。
5.如权利要求1所述的乳酸生产废水处理系统,其特征在于:所述轴向搅拌器包括转轴、叶片,所述转轴竖直设置,所述叶片为沿转轴的轴向,在转轴的环壁上形成的螺旋形的板。
6.如权利要求2所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括缓冲池,所述IC反应器的出水口与缓冲池的进水口连接。
7.如权利要求6所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括A/O反应池,所述缓冲池的出水口与A/O反应池的进水口连接。
8.如权利要求2所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括沼气储柜,所述沼气储柜的入口与第二沼气出口连接。
9.如权利要求1所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括废水储池,所述废水储池的出水口与第一调节池的进水口连接。
10.如权利要求6所述的乳酸生产废水处理系统,其特征在于:所述乳酸生产废水处理系统还包括第二调节池、配水池、UASB池,所述第二调节池的出水口与配水池的进水口连接,所述配水池的出水口与UASB池的入水口连接,所述第一调节池顶部的溢流口与配水池的进水口连接,所述UASB池的出水口与缓冲池的进水口连接,在UASB池的顶部设有第三沼气出口,所述第三沼气出口与沼气储柜的入口连接。
发明内容
有鉴于此,针对上述不足,有必要提出一种乳酸生产废水处理系统。
一种乳酸生产废水处理系统,包括第一调节池,所述第一调节池包括池体、轴向搅拌器,所述池体内设封闭腔,所述轴向搅拌器置于池体内,所述轴向搅拌器为3台,3台轴向搅拌器沿第一调节池的长度方向均布,位于中心的1台轴向搅拌器与位于两侧的2台轴向搅拌器转动方向不同。
优选地,所述乳酸生产废水处理系统还包括IC反应器,所述第一调节池的出水口与IC反应器的进水口连接,在IC反应器的顶部设有第一沼气出口,在第一调节池的底部设有沼气入口,在第一调节池的顶部设有第二沼气出口,所述第一沼气出口与沼气入口连接。
优选地,所述第一调节池还包括筛网,所述筛网水平设于池体内靠近池底的位置,所述筛网设于沼气入口的上方,所述轴向搅拌器设于筛网的上方。
优选地,所述筛网的孔径由中心向四周逐渐减小。
优选地,所述轴向搅拌器包括转轴、叶片,所述转轴竖直设置,所述叶片为沿转轴的轴向,在转轴的环壁上形成的螺旋形的板。
优选地,所述乳酸生产废水处理系统还包括缓冲池,所述IC反应器的出水口与缓冲池的进水口连接。
优选地,所述乳酸生产废水处理系统还包括A/O反应池,所述缓冲池的出水口与A/O反应池的进水口连接。
优选地,所述乳酸生产废水处理系统还包括沼气储柜,所述沼气储柜的入口与第二沼气出口连接。
优选地,所述乳酸生产废水处理系统还包括废水储池,所述废水储池的出水口与第一调节池的进水口连接。
优选地,所述乳酸生产废水处理系统还包括第二调节池、配水池、UASB池,所述第二调节池的出水口与配水池的进水口连接,所述配水池的出水口与UASB池的入水口连接,所述第一调节池顶部的溢流口与配水池的进水口连接,所述UASB池的出水口与缓冲池的进水口连接,在UASB池的顶部设有第三沼气出口,所述第三沼气出口与沼气储柜的入口连接。
本发明的有益效果:位于中心的1台轴向搅拌器与位于两侧的2台轴向搅拌器转动方向不同,中心的轴向搅拌器形成的环形水流与两侧的轴向搅拌器形成的环形水流互相干涉,强化了第一调节池的水流扰动,可减弱固体物质的沉淀。
(发明人:叶森;张喜康;纳文波)
