公布日：2023.05.09
申请日：2023.02.10
分类号：C02F1/28(2023.01)I;C02F1/00(2023.01)I
摘要
本发明提供一种高效去除金属离子反应罐污水处理装置，滑动组件包括圆管、贯穿管、挡板、斜管、滑动架、下叶片、输送管和密封架，圆管环绕于输出轴的外侧，贯穿管贯穿于圆管内部的两侧，挡板镶嵌于贯穿管内壁的两侧，斜管安装于输出轴下端的两侧，滑动架滑动嵌套于斜管的上端，下叶片环绕于圆管下端的外侧，输送管贯穿于下叶片的内部，通过输送管持续将吸附剂抛洒至反应罐的内部，使得反应罐内部污水中的金属离子能够形成持续吸附，避免了现有反应罐在处理过程中需要人工填加吸附剂的情况，且能够避免单次大量添加吸附剂，导致吸附剂无法充分与污水中金属离子混合吸附的情况。
权利要求书

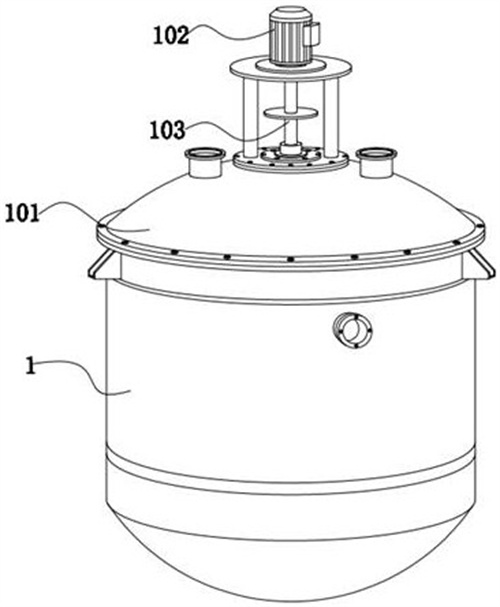

1.一种高效去除金属离子反应罐污水处理装置，包括反应罐（1），其特征在于：该反应罐（1）的上端活动嵌套有顶盖（101），所述顶盖（101）的两端设有搅拌组件，搅拌组件包括电机（102）、输出轴（103）和上叶片（104），电机（102）安装于顶盖（101）的上端，输出轴（103）旋转于电机（102）的下端，上叶片（104）分布于输出轴（103）下端的两侧。
2.根据权利要求1所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述顶盖（101）的上端贯穿有进口，输出轴（103）贯穿顶盖（101）并延伸至反应罐（1）内部，污水通过顶盖（101）上端进口进入反应罐（1）的内部；电机（102）和输出轴（103），电机（102）通过电源线与电源回路连接，电机（102）带动输出轴（103）呈360°高速旋转，输出轴（103）的外侧环绕有可高效去除金属离子的滑动组件；上叶片（104），上叶片（104）呈向下倾斜45°，输出轴（103）旋转时，上叶片（104）同步旋转。
3.根据权利要求2所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述滑动组件包括圆管（2）、贯穿管（201）、挡板（202）、斜管（3）、滑动架（301）、下叶片（4）、输送管（401）和密封架（402），圆管（2）环绕于输出轴（103）的外侧，贯穿管（201）贯穿于圆管（2）内部的两侧，挡板（202）镶嵌于贯穿管（201）内壁的两侧，斜管（3）安装于输出轴（103）下端的两侧，滑动架（301）滑动嵌套于斜管（3）的上端，下叶片（4）环绕于圆管（2）下端的外侧，输送管（401）贯穿于下叶片（4）的内部，密封架（402）滑动嵌套于输送管（401）远离输出轴（103）的一端。
4.根据权利要求3所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述上叶片（104）处于圆管（2）下端的两侧，圆管（2）的内部分隔成上内腔和下内腔，圆管（2）的下内腔与输送管（401）的一端贯通，贯穿管（201）和挡板（202）处于上内腔和下内腔交接处，圆管（2）的上端设有开口，圆管（2）的内部填充吸附剂。
5.根据权利要求3所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述贯穿管（201）与滑动架（301）的上端呈垂直倾斜对应，挡板（202）呈向上倾斜45°，挡板（202）每两个呈一组，挡板（202）每组均环绕于贯穿管（201）的内部。
6.根据权利要求3所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述斜管（3）和滑动架（301）均呈向上倾斜45°，滑动架（301）呈工状，滑动架（301）的上端与挡板（202）的下端间隔1cm以下。
7.根据权利要求3所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述下叶片（4）呈向上倾斜35°，输送管（401）和下叶片（4）倾斜方向相同，输送管（401）环绕有多个于下叶片（4）的内部，输送管（401）靠近密封架（402）的一端延伸至下叶片（4）的外侧，输送管（401）内部直径小于1cm；密封架（402），密封架（402）呈向上倾斜35°，密封架（402）呈工状，密封架（402）和输送管（401）配套设置。
8.根据权利要求1所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述反应罐（1）内部的下端贯穿有出水管（5），所述出水管（5）上端的内侧设有过滤架（501），所述过滤架（501）的内壁环绕有滑轨（502），所述滑轨（502）的内侧滚动有滚珠（503），所述滚珠（503）远离滑轨（502）的一端摆动有斜杆（504），所述过滤架（501）中部的上端设有套管（505）。
9.根据权利要求8所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述出水管（5）整体高度为10-20cm，出水管（5）和过滤架（501）侧面组合呈“M”状；滑轨（502）和滚珠（503），滑轨（502）呈圆环状，滚珠（503）于滑轨（502）的内部呈360°移动，滚珠（503）与斜杆（504）配套设置。
10.根据权利要求8所述的高效去除金属离子反应罐污水处理装置，其特征在于：所述斜杆（504）远离滑轨（502）的一端旋转套装于套管（505）的上端，斜杆（504）呈倾斜45°，套管（505）的上端设有凹槽，斜杆（504）与凹槽旋转套装，斜杆（504）以套管（505）为支点于滚珠（503）的一侧旋转移动。
发明内容
为解决上述技术问题，本发明提供一种高效去除金属离子反应罐污水处理装置，以解决上述背景技术中描述问题。
本发明一种高效去除金属离子反应罐污水处理装置的目的与功效，由以下具体技术手段达成：一种高效去除金属离子反应罐污水处理装置，包括反应罐，该反应罐的上端活动嵌套有顶盖，所述顶盖的两端设有搅拌组件，搅拌组件包括电机、输出轴和上叶片，电机安装于顶盖的上端，输出轴旋转于电机的下端，上叶片分布于输出轴下端的两侧。
进一步的，所述顶盖的上端贯穿有进口，输出轴贯穿顶盖并延伸至反应罐内部，污水通过顶盖上端进口进入反应罐的内部。
进一步的，所述电机通过电源线与电源回路连接，电机带动输出轴呈360°高速旋转，输出轴的外侧环绕有可高效去除金属离子的滑动组件。
进一步的，所述上叶片呈向下倾斜45°，输出轴旋转时，上叶片同步旋转。
进一步的，所述滑动组件包括圆管、贯穿管、挡板、斜管、滑动架、下叶片、输送管和密封架，圆管环绕于输出轴的外侧，贯穿管贯穿于圆管内部的两侧，挡板镶嵌于贯穿管内壁的两侧，斜管安装于输出轴下端的两侧，滑动架滑动嵌套于斜管的上端，下叶片环绕于圆管下端的外侧，输送管贯穿于下叶片的内部，密封架滑动嵌套于输送管远离输出轴的一端。
进一步的，所述上叶片处于圆管下端的两侧，圆管的内部分隔成上内腔和下内腔，圆管的下内腔与输送管的一端贯通，贯穿管和挡板处于上内腔和下内腔交接处，圆管的上端设有开口，圆管的内部填充吸附剂。
进一步的，所述贯穿管与滑动架的上端呈垂直倾斜对应，挡板呈向上倾斜45°，挡板每两个呈一组，挡板每组均环绕于贯穿管的内部，挡板为可变形材质，如橡胶材质。
进一步的，所述斜管和滑动架均呈向上倾斜45°，滑动架呈工状，滑动架的上端与挡板的下端间隔1cm以下。
进一步的，所述下叶片呈向上倾斜35°，输送管和下叶片倾斜方向相同，输送管环绕有多个于下叶片的内部，输送管靠近密封架的一端延伸至下叶片的外侧，输送管内部直径小于1cm。
进一步的，所述密封架呈向上倾斜35°，密封架呈工状，密封架和输送管配套设置。
进一步的，所述反应罐内部的下端贯穿有出水管，所述出水管上端的内侧设有过滤架，所述过滤架的内壁环绕有滑轨，所述滑轨的内侧滚动有滚珠，所述滚珠远离滑轨的一端摆动有斜杆，所述过滤架中部的上端设有套管。
进一步的，所述出水管整体高度为10-20cm，出水管和过滤架侧面组合呈“M”状，过滤架为反渗透膜材质。
进一步的，所述滑轨呈圆环状，滚珠于滑轨的内部呈360°移动，滚珠与斜杆配套设置。
进一步的，所述斜杆远离滑轨的一端旋转套装于套管的上端，斜杆呈倾斜45°，套管的上端设有凹槽，斜杆与凹槽旋转套装，斜杆以套管为支点于滚珠的一侧旋转移动。
有益效果：
1.将吸附剂填充至圆管的上内腔内部，输出轴旋转时产生离心力，滑动架能够利用离心力快速向上滑动，由于滑动架的上端与挡板的下端间隔1cm以下，此时滑动架挤压至挡板的下端，挡板于贯穿管的内部变形，挡板之间产生间隔，方便圆管上内腔内部吸附剂通过贯穿管进入圆管下内腔内部；
2.由于输送管的一端与圆管的下内腔内部贯通，因此在圆管同步旋转时，圆管内部下端的吸附剂进入输送管的内部，利用下叶片呈向上倾斜35°，输送管和下叶片倾斜方向相同，当圆管整体呈高速旋转时，下叶片同步旋转，下叶片旋转时产生离心力，利用离心力，能够快速辅助密封架滑动至输送管的外侧，此时吸附剂能够通过输送管输送至反应罐的内部，吸附剂对反应罐内部金属离子进行吸附，吸附后沉淀至反应罐内部的下端；
3.通过输送管持续将吸附剂抛洒至反应罐的内部，使得反应罐内部污水中的金属离子能够形成持续吸附，避免了现有反应罐在处理过程中需要人工填加吸附剂的情况，且能够避免单次大量添加吸附剂，导致吸附剂无法充分与污水中金属离子混合吸附的情况，通过输出轴旋转时产生的离心力，形成持续填加吸附剂，从而能够形成高效去除污水中金属离子；
4.下叶片停止旋转时，由于密封架和输送管均呈向上倾斜35°，此时密封架能够向下回位至输送管的内部，对输送管的一端形成密封，避免反应罐内部金属离子进入输送管的内部；
5.反应罐内部污水进入出水管的内部，通过出水管内侧的过滤架形成过滤，过滤后污水通过出水管排出反应罐的内部，利用污水于出水管的流动，滚珠于滑轨的内部滚动，由于滑轨呈圆环状，因此斜杆能够以套管为支点于滚珠的一端移动，在斜杆移动过程中，能够对过滤架上端堆积杂质进行辅助流动，避免过滤后杂质长时间堆积于过滤架的上端，导致过滤架无法对污水形成过滤的情况。
（发明人：唐垂义;曾祥军;孟学斌;程梁斌）
