公布日：2023.05.05
申请日：2023.01.30
分类号：C02F7/00(2006.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本发明适用于生活污水处理领域，提供了一种生活污水脱氮砂滤器，包括外壳，包括沉沙室以及曝气池，还包括：所述沉沙室的内端面连通有喷洒机构；所述曝气池中转动连接有转管，所述转管连接有纳米曝气机，所述转管连接有驱动机构，所述驱动机构能够带动转管往复转动；所述转管连通有横管，所述横管的两端均设置有排气组件，所述横管与转管之间设置有输气机构，所述输气机构与横管以及转管均滑动连接，所述输气机构与横管以及转管始终连通；所述驱动机构与输气机构之间设置有传动组件，所述传动组件用于推动输气机构的一端沿横管滑动，输气机构在自身弹性力的作用下往复摆动；所述转管以及横管分别连通有多个一号单向阀以及二号单向阀。
权利要求书
1.一种生活污水脱氮砂滤器，包括外壳，包括沉沙室以及曝气池，所述沉沙室中设置有砂石层，其特征在于，还包括：所述沉沙室的内端面连通有喷洒机构，所述喷洒机构能够往复转动，同时所述喷洒机构能够将沉沙室过滤后的污水进行喷洒；所述曝气池中转动连接有转管，所述转管连接有纳米曝气机，所述转管连接有驱动机构，所述驱动机构能够带动转管往复转动；所述转管连通有横管，所述横管的两端均设置有排气组件，在惯性力的作用下，所述排气组件能够向外排送气体；所述横管与转管之间设置有输气机构，所述输气机构与横管以及转管均滑动连接，所述输气机构与横管以及转管始终连通，所述输气机构能够向曝气池中输送气体；所述驱动机构与输气机构之间设置有传动组件，所述传动组件用于推动输气机构的一端沿横管滑动，输气机构在自身弹性力的作用下往复摆动；所述转管以及横管分别连通有多个一号单向阀以及二号单向阀。
2.根据权利要求1所述的生活污水脱氮砂滤器，其特征在于，所述输气机构包括第一滑套、斜管、第二滑套以及弹性组件；所述第一滑套与转管滑动连接，所述第二滑套与横管滑动连接，所述斜管的两端分别通过转动套与转管以及横管转动连接，且斜管的两端分别通过转动套与转管以及横管连通，所述弹性组件连接在转管与第一滑套之间，所述传动组件设置在第二滑套与驱动机构之间；所述斜管连通有多个三号单向阀。
3.根据权利要求2所述的生活污水脱氮砂滤器，其特征在于，所述弹性组件包括限位套以及一号弹簧，所述限位套与转管螺纹连接，所述一号弹簧连接在限位套以及第一滑套之间。
4.根据权利要求1所述的生活污水脱氮砂滤器，其特征在于，所述排气组件包括套管、二号弹簧以及活塞；所述套管与横管固定连接，所述活塞滑动连接在套管中，所述二号弹簧连接在套管的内壁以及活塞之间；所述横管的一端以及套管上均设置有四号单向气阀。
5.根据权利要求1所述的生活污水脱氮砂滤器，其特征在于，所述驱动机构包括交流电机、转轴以及带传动副；所述交流电机与外壳的端面转动连接，所述转轴与交流电机的输出轴固定连接，所述转轴与转管之间连接有带传动副。
6.根据权利要求5所述的生活污水脱氮砂滤器，其特征在于，所述传动组件包括套筒、齿轮传动副、弧形推板以及固定杆；所述套筒与外壳的内端面转动连接，所述套筒与转轴之间连接有齿轮传动副，所述弧形推板套筒固定连接，所述固定杆与第二滑套固定连接，所述弧形推板与固定杆抵接。
7.根据权利要求1所述的生活污水脱氮砂滤器，其特征在于，所述喷洒机构包括水管、喷管、齿轮盘以及齿轮；所述齿轮盘与转管固定连接，所述水管与沉沙室的内端面转动连接，所述水管与沉沙室连通，所述喷管与水管连通，且喷管设置有多个出水孔，所述齿轮与水管固定连接，且齿轮与齿轮盘啮合。
发明内容
本发明的目的在于提供一种生活污水脱氮砂滤器，旨在解决现有的生活污水脱氮砂滤器在使用时污水与空气接触面积较小，脱氮效率较低的问题。

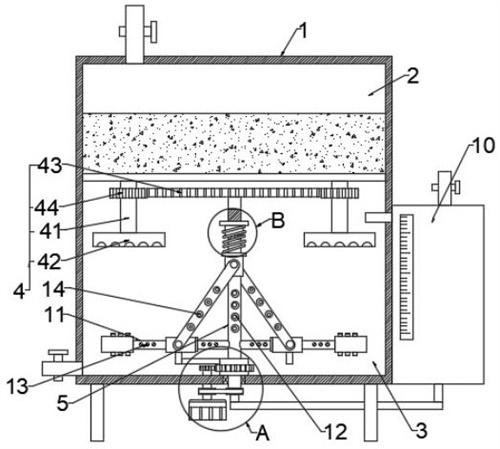

本发明是这样实现的，一种生活污水脱氮砂滤器，包括外壳，包括沉沙室以及曝气池，所述沉沙室中设置有砂石层，还包括：所述沉沙室的内端面连通有喷洒机构，所述喷洒机构能够往复转动，同时所述喷洒机构能够将沉沙室过滤后的污水进行喷洒；所述曝气池中转动连接有转管，所述转管连接有纳米曝气机，所述转管连接有驱动机构，所述驱动机构能够带动转管往复转动；所述转管连通有横管，所述横管的两端均设置有排气组件，在惯性力的作用下，所述排气组件能够向外排送气体；所述横管与转管之间设置有输气机构，所述输气机构与横管以及转管均滑动连接，所述输气机构与横管以及转管始终连通，所述输气机构能够向曝气池中输送气体；所述驱动机构与输气机构之间设置有传动组件，所述传动组件用于推动输气机构的一端沿横管滑动，输气机构在自身弹性力的作用下往复摆动；所述转管以及横管分别连通有多个一号单向阀以及二号单向阀。
进一步的技术方案，所述输气机构包括第一滑套、斜管、第二滑套以及弹性组件；所述第一滑套与转管滑动连接，所述第二滑套与横管滑动连接，所述斜管的两端分别通过转动套与转管以及横管转动连接，且斜管的两端分别通过转动套与转管以及横管连通，所述弹性组件连接在转管与第一滑套之间，所述传动组件设置在第二滑套与驱动机构之间；所述斜管连通有多个三号单向阀。
进一步的技术方案，所述弹性组件包括限位套以及一号弹簧，所述限位套与转管螺纹连接，所述一号弹簧连接在限位套以及第一滑套之间。
进一步的技术方案，所述排气组件包括套管、二号弹簧以及活塞；所述套管与横管固定连接，所述活塞滑动连接在套管中，所述二号弹簧连接在套管的内壁以及活塞之间；所述横管的一端以及套管上均设置有四号单向气阀。
进一步的技术方案，所述驱动机构包括交流电机、转轴以及带传动副；所述交流电机与外壳的端面转动连接，所述转轴与交流电机的输出轴固定连接，所述转轴与转管之间连接有带传动副。
进一步的技术方案，所述传动组件包括套筒、齿轮传动副、弧形推板以及固定杆；所述套筒与外壳的内端面转动连接，所述套筒与转轴之间连接有齿轮传动副，所述弧形推板套筒固定连接，所述固定杆与第二滑套固定连接，所述弧形推板与固定杆抵接。
进一步的技术方案，所述喷洒机构包括水管、喷管、齿轮盘以及齿轮；所述齿轮盘与转管固定连接，所述水管与沉沙室的内端面转动连接，所述水管与沉沙室连通，所述喷管与水管连通，且喷管设置有多个出水孔，所述齿轮与水管固定连接，且齿轮与齿轮盘啮合。
相较于现有技术，本发明的有益效果如下：本发明提供的一种生活污水脱氮砂滤器，使用时，将污水通过水管通入到沉沙室中，通过砂石层的过滤，之后污水进入到曝气池中，所述曝气池中与纳米曝气机连通，所述纳米曝气机中喷出的气体可增加水体内的溶解氧含量和高浓度氧负离子，实现多种有机废气、有机废水的高效分解及有机物分子链结构的打断，进而提高脱氮效果；本发明提供的一种生活污水脱氮砂滤器，使转管带动齿轮盘往复转动，齿轮盘与齿轮啮合，从而齿轮带动水管往复转动，水管带动喷管在曝气池持续喷洒，增加空气与污水的接触面积；本发明提供的一种生活污水脱氮砂滤器，使交流电机带动转轴往复转动，转轴通过带传动副带动转管往复转动，转管带动横管同步运动，从而向不同位置进行喷气进一步空气与污水的接触面积；当套管随横管往复转动时，活塞在套管中滑动，当活塞在惯性力作用下向外滑动时，二号弹簧收缩，横管中气压减小，横管上的单向气阀向套管中排气，之后在二号弹簧推动下，活塞反向滑动，套管通过其连接的四号单向气阀向外排气，从而通过横管转动时产生的惯性力进一步增加纳米曝气机中气体的喷射效果；本发明提供的一种生活污水脱氮砂滤器，使转轴通过齿轮传动副带动套筒转动，套筒带动弧形推板往复摆动，弧形推板推动固定杆，固定杆带动第二滑套沿横管滑动，此时在弹性组件的推动下，第一滑套通过斜管带动第二滑套沿横管反向滑动，在传动组件的持续推力下，斜管往复摆动，纳米曝气机通过斜管向曝气池喷出的气体使空气与污水充分接触；本发明提供的一种生活污水脱氮砂滤器，使一号弹簧对第一滑套弹性限位，从而使斜管往复摆动，此时转动限位套，限位套带动一号弹簧弹性伸缩，从而改变斜管的摆动频率。
（发明人：刘波;刘正祯;周云方;郭丽）
