公布日：2023.06.30
申请日：2023.04.26
分类号：C02F1/40(2023.01)I
摘要
本发明公开一种池体自清洁装置及污水处理池，涉及污水处理技术领域，旨在解决池体内壁上层容易产生杂质附着的问题，其技术方案要点是：安装于池体内，包括绕设于池体内周壁的膜体，膜体通过导辊旋转支撑与池体的内壁靠近；所述膜体呈带状，两端分别通过收卷辊收卷，通过两个收卷辊分别实现收放卷，可实现膜体替换。本发明通过在池体的液面附近的内壁上铺设一层膜体，膜体对池体当中的液面高度附近的侧壁进行阻挡。池体靠近上层的浮渣等直接与膜材表面相接触，原本会附着在池体内壁上的大部分浮渣都会浮渣在膜体的内层表面，进而减少池体上层会附着的杂质，保持池体液面附近的相对清洁，并且，还可对膜体进行清洁和收卷替换。
权利要求书

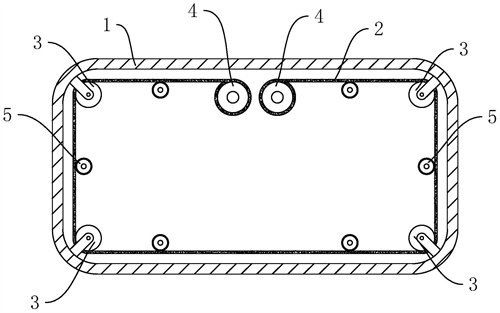

1.一种池体自清洁装置，安装于池体(1)内，其特征在于，包括绕设于池体(1)内周壁的膜体(2)，膜体(2)通过导辊(3)旋转支撑与池体(1)的内壁靠近；所述膜体(2)呈带状，两端分别通过收卷辊(4)收卷，通过两个收卷辊(4)分别实现收放卷，可实现膜体(2)替换。
2.根据权利要求1所述的一种池体自清洁装置，其特征在于，所述膜体(2)的宽幅呈上下走向，上下两侧分别位于液面(6)的上下两侧。
3.根据权利要求1所述的一种池体自清洁装置，其特征在于，所述膜体(2)的内周位置安装有若干清洁刷(5)，清洁刷(5)与膜体(2)的内侧相抵，用于对膜体(2)表面清洁。
4.根据权利要求1所述的一种池体自清洁装置，其特征在于，两个收卷辊(4)呈平行设置，且相互靠近；所述收卷辊(4)的轴线位置固定设置有转轴(83)，转轴(83)转动连接于池体(1)内；两个转轴(83)的上端通过驱动装置(8)驱动，实现对膜体(2)收放卷。
5.根据权利要求4所述的一种池体自清洁装置，其特征在于，所述驱动装置(8)包括壳体(81)，两个转轴(83)的端部分别伸入壳体(81)内并固定安装有从动齿轮(82)；所述壳体(81)内安装有一组主动齿轮(84)，主动齿轮(84)通过支撑轴(85)旋转支撑，并通过驱动器驱动旋转。
6.根据权利要求5所述的一种池体自清洁装置，其特征在于，所述主动齿轮(84)设置有两个，分别与两个从动齿轮(82)啮合旋转；两个主动齿轮(84)同轴安装于支撑轴(85)，所述支撑轴(85)与驱动器连接，可实现主动旋转。
7.根据权利要求5所述的一种池体自清洁装置，其特征在于，所述主动齿轮(84)转动安装于支撑轴(85)外周，可实现轴向旋转，并保持轴向固定；支撑轴(85)与主动齿轮(84)之间通过棘齿机构(9)联动，支撑轴(85)朝向一侧旋转过程中，支撑轴(85)与主动齿轮(84)同步旋转；支撑轴(85)朝向另一侧旋转过程中，支撑轴(85)与主动齿轮(84)相互打滑。
8.根据权利要求7所述的一种池体自清洁装置，其特征在于，所述膜体(2)的两端与两个收卷辊(4)的卷绕方向相反；两个主动齿轮(84)与支撑轴(85)之间的棘齿机构(9)的联动方向相反；支撑轴(85)主动旋转过程中，支撑轴(85)与主动一齿轮(841)之间通过棘齿机构(9)联动，带动主动一齿轮(841)旋转，主动一齿轮(841)与对应从动齿轮(82)啮合传动，带动第一个收卷辊(4)收卷；支撑轴(85)与主动齿二之间的棘齿机构(9)打滑，第二个收卷辊(4)将跟随第一个收卷辊(4)的收卷而被动旋转，保持膜体(2)在收放卷过程中张紧。
9.根据权利要求7所述的一种池体自清洁装置，其特征在于，所述棘齿机构(9)包括支撑套(93)和棘齿块(94)，所述主动齿轮(84)对应于棘齿机构(9)的位置开设有围绕支撑轴(85)的凹槽(91)，凹槽(91)的内周壁开设有环形阵列分布的棘齿槽(92)；支撑套(93)固定套设于转轴(83)外周，支撑套(93)的外周固定有连接块(96)，棘齿块(94)的一端通过连接轴(95)转动连接于连接块(96)，连接块(96)的一侧固定有限位块(97)，限位块(97)用于与棘齿块(94)相抵，用于抵压阻挡棘齿块(94)，保持棘齿块(94)与棘齿槽(92)相互联动。
10.一种污水处理池，包括池体(1)，其特征在于，所述池体(1)的内部安装有如权利要求1-9任一所述的池体(1)自清洁装置，池体(1)自清洁装置可对池体(1)内部液位高度附近进行清洁。
发明内容
本发明的目的在于解决上述问题而提供一种池体自清洁装置，可对池体内壁进行与铺设阻挡，维持池体的液面附近的侧壁处于相对清洁的状态。
本发明的上述技术目的是通过以下技术方案得以实现的：一种池体自清洁装置，安装于池体内，包括绕设于池体内周壁的膜体，膜体通过导辊旋转支撑与池体的内壁靠近；所述膜体呈带状，两端分别通过收卷辊收卷，通过两个收卷辊分别实现收放卷，可实现膜体替换。
本发明进一步设置为，所述膜体的宽幅呈上下走向，上下两侧分别位于液面的上下两侧。
本发明进一步设置为，所述膜体的内周位置安装有若干清洁刷，清洁刷与膜体的内侧相抵，用于对膜体表面清洁。
本发明进一步设置为，两个收卷辊呈平行设置，且相互靠近；所述收卷辊的轴线位置固定设置有转轴，转轴转动连接于池体内；两个转轴的上端通过驱动装置驱动，实现对膜体收放卷。
本发明进一步设置为，所述驱动装置包括壳体，两个转轴的端部分别伸入壳体内并固定安装有从动齿轮；所述壳体内安装有一组主动齿轮，主动齿轮通过支撑轴旋转支撑，并通过驱动器驱动旋转。
本发明进一步设置为，所述主动齿轮设置有两个，分别与两个从动齿轮啮合旋转；两个主动齿轮同轴安装于支撑轴，所述支撑轴与驱动器连接，可实现主动旋转。
本发明进一步设置为，所述主动齿轮转动安装于支撑轴外周，可实现轴向旋转，并保持轴向固定；支撑轴与主动齿轮之间通过棘齿机构联动，支撑轴朝向一侧旋转过程中，支撑轴与主动齿轮同步旋转；支撑轴朝向另一侧旋转过程中，支撑轴与主动齿轮相互打滑。
本发明进一步设置为，所述膜体的两端与两个收卷辊的卷绕方向相反；两个主动齿轮与支撑轴之间的棘齿机构的联动方向相反；支撑轴主动旋转过程中，支撑轴与主动一齿轮之间通过棘齿机构联动，带动主动一齿轮旋转，主动一齿轮与对应从动齿轮啮合传动，带动第一个收卷辊收卷；支撑轴与主动齿二之间的棘齿机构打滑，第二个收卷辊将跟随第一个收卷辊的收卷而被动旋转，保持膜体在收放卷过程中张紧。
本发明进一步设置为，所述棘齿机构包括支撑套和棘齿块，所述主动齿轮对应于棘齿机构的位置开设有围绕支撑轴的凹槽，凹槽的内周壁开设有环形阵列分布的棘齿槽；支撑套固定套设于转轴外周，支撑套的外周固定有连接块，棘齿块的一端通过连接轴转动连接于连接块，连接块的一侧固定有限位块，限位块用于与棘齿块相抵，用于抵压阻挡棘齿块，保持棘齿块与棘齿槽相互联动。
本发明还提供一种污水处理池，包括池体，所述池体的内部安装有如上述的池体自清洁装置，池体自清洁装置可对池体内部液位高度附近进行清洁。
综上所述，本发明具有以下有益效果：
通过在池体的液面附近的内壁上铺设一层膜体，膜体对池体当中的液面高度附近的侧壁进行阻挡。池体靠近上层的浮渣等直接与膜材表面相接触，原本会附着在池体内壁上的大部分浮渣都会浮渣在膜体的内层表面，进而减少池体上层会附着的杂质，保持池体液面附近的相对清洁，并且，还可对膜体进行清洁和收卷替换。
（发明人：高嘉敏;周济夫;胡德煜;沈少婷;赵荣;高刚炎;余诗文;陶珍;傅志耀;柏磊;宋骏捷;张翔;楼亚青）
