公布日：2023.03.17
申请日：2023.02.03
分类号：C02F7/00(2006.01)I;B01D21/24(2023.01)I;C02F1/24(2006.01)I
摘要
本发明提供一种用于废水处理的曝气刮渣一体设备，涉及废水处理技术领域，包括气浮池，所述气浮池内部开设有储存槽，所述储存槽中部设置有用于分隔废水的分隔组件，所述储存槽底部设置有用于使杂质上浮的曝气组件，所述储存槽底部且位于曝气组件之间通过电机分别设置有搅拌杆，所述储存槽一侧下方设置有出液口；其中本申请在完成处理废水后出液口会将完成两次处理后的水源排出，并配合分隔组件将后续完成单次处理后的水源移动至另一侧进行二次处理，随后再通过进液口将尚未处理的废水加入至储存槽内，随后进行循环处理，不仅使得本申请可以有效解决因在曝气时刮渣效果会受到影响的问题并且，还使得本申请可以进行两次的废水处理提高处理效果。
权利要求书

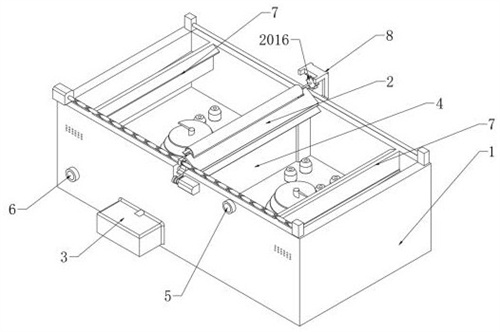

1.一种用于废水处理的曝气刮渣一体设备，包括气浮池（1），其特征在于：所述气浮池（1）内部开设有储存槽（101），所述储存槽（101）中部设置有用于分隔废水的分隔组件（4），所述储存槽（101）底部设置有用于使杂质上浮的曝气组件（3），所述储存槽（101）底部且位于曝气组件（3）之间通过电机分别设置有搅拌杆（102），所述储存槽（101）一侧下方设置有出液口（6），所述储存槽（101）另一侧设置有进液口（5）；所述气浮池（1）上表面四角处分别设置一个第一电机（9）和三个轴承座（10），所述第一电机（9）与其中一个轴承座（10）之间设置有往复丝杆（12），另外两个所述轴承座（10）之间设置有滑行杆（11），所述往复丝杆（12）与滑行杆（11）之间活动设置有用于去除废水表面杂质的刮渣组件（2）。
2.根据权利要求1所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述储存槽（101）内壁两侧分别设置有废渣收集框（7），所述废渣收集框（7）内部设置有倾斜下落槽（701），所述废渣收集框（7）外侧设置有引导滑台（702），每个所述废渣收集框（7）一侧均设置有滤渣板（703）。
3.根据权利要求1所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述气浮池（1）一侧中部固定安装有扩展架（8），所述扩展架（8）内部固定安装有驱动齿条（801）。
4.根据权利要求1所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述曝气组件（3）包括有氧气泵（301），所述氧气泵（301）安装在气浮池（1）外侧，所述气浮池（1）底部开设有若干延伸通道（302），每个所述延伸通道（302）之间通过串联通道（303）连通，每个所述延伸通道（302）上方开设有若干分支开口（304），每个所述分支开口（304）上端均固定安装有单向喷头（305），若干所述单向喷头（305）均分别在对应搅拌杆（102）外侧。
5.根据权利要求1所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述分隔组件（4）包括有插槽（401），所述插槽（401）一体化分布在气浮池（1）中部，所述插槽（401）内部活动设置有挡板（402）。
6.根据权利要求5所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述插槽（401）外侧开设有扩展槽（403），所述扩展槽（403）内部转动安装有转轴（405），所述转轴（405）轴身固定安装有第一齿轮（406），所述挡板（402）两侧分别一体化设置有用于和第一齿轮（406）啮合的配合齿（404）；其中一侧扩展槽（403）外侧固定安装有第二电机（408），所述第二电机（408）输出端与对应转轴（405）之间传动连接有皮带（407）。
7.根据权利要求3所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述刮渣组件（2）包括有组件主杆（201），所述组件主杆（201）杆身两侧分别固定安装有连接件（2013），所述连接件（2013）内部贯穿开设有配合孔（2014），两个所述配合孔（2014）分别与滑行杆（11）和往复丝杆（12）配合，所述组件主杆（201）杆身外侧连接有刮渣板（202）。
8.根据权利要求7所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述组件主杆（201）内部开设有半圆滑槽（2011），所述组件主杆（201）中心处转动安装有转杆（2012），所述转杆（2012）杆身一体化设置有翻转板（2017），所述翻转板（2017）在半圆滑槽（2011）内限位滑动。
9.根据权利要求8所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述刮渣板（202）两端分别固定设置有连接块（2021），所述翻转板（2017）与连接块（2021）固定连接，所述转杆（2012）靠近扩展架（8）的一端固定安装有延伸杆（2015），所述延伸杆（2015）端部固定安装有第二齿轮（2016），所述第二齿轮（2016）与驱动齿条（801）啮合。
10.根据权利要求9所述的一种用于废水处理的曝气刮渣一体设备，其特征在于：所述刮渣板（202）内部活动设置有第一插板（2022），所述第一插板（2022）一侧设置有转动连接槽（2027），所述刮渣板（202）靠近转动连接槽（2027）一侧开设有螺纹槽（2026），所述螺纹槽（2026）内部螺纹设置有螺栓（2025），所述螺栓（2025）一端固定安装有旋钮（2024），所述螺栓（2025）另一端与转动连接槽（2027）转动连接；所述第一插板（2022）内部开设有活动槽且活动槽内部通过弹簧（2028）连接有第二插板（2023）。
发明内容
针对现有技术的不足，本发明提供了一种用于废水处理的曝气刮渣一体设备，解决了现有设备在曝气过程中不能直接与刮渣操作进行配合实现高效废水处理的问题。
为实现上述目的，本发明采取的技术方案为：一种用于废水处理的曝气刮渣一体设备，包括气浮池，所述气浮池内部开设有储存槽，所述储存槽中部设置有用于分隔废水的分隔组件，所述储存槽底部设置有用于使杂质上浮的曝气组件，所述储存槽底部且位于曝气组件之间通过电机分别设置有搅拌杆，所述储存槽一侧下方设置有出液口，所述储存槽另一侧设置有进液口；所述气浮池上表面四角处分别设置一个第一电机和三个轴承座，所述第一电机与其中一个轴承座之间设置有往复丝杆，另外两个所述轴承座之间设置有滑行杆，所述往复丝杆与滑行杆之间活动设置有用于去除废水表面杂质的刮渣组件。
作为优选，所述储存槽内壁两侧分别设置有废渣收集框，所述废渣收集框内部设置有倾斜下落槽，所述废渣收集框外侧设置有引导滑台，每个所述废渣收集框一侧均设置有滤渣板。
作为优选，所述气浮池一侧中部固定安装有扩展架，所述扩展架内部固定安装有驱动齿条。
作为优选，所述曝气组件包括有氧气泵，所述氧气泵安装在气浮池外侧，所述气浮池底部开设有若干延伸通道，每个所述延伸通道之间通过串联通道连通，每个所述延伸通道上方开设有若干分支开口，每个所述分支开口上端均固定安装有单向喷头，若干所述单向喷头均分别在对应搅拌杆外侧。
作为优选，所述分隔组件包括有插槽，所述插槽一体化分布在气浮池中部，所述插槽内部活动设置有挡板。
作为优选，所述插槽外侧开设有扩展槽，所述扩展槽内部转动安装有转轴，所述转轴轴身固定安装有第一齿轮，所述挡板两侧分别一体化设置有用于和第一齿轮啮合的配合齿；其中一侧扩展槽外侧固定安装有第二电机，所述第二电机输出端与对应转轴之间传动连接有皮带。
作为优选，所述刮渣组件包括有组件主杆，所述组件主杆杆身两侧分别固定安装有连接件，所述连接件内部贯穿开设有配合孔，两个所述配合孔分别与滑行杆和往复丝杆配合，所述组件主杆杆身外侧连接有刮渣板。
作为优选，所述组件主杆内部开设有半圆滑槽，所述组件主杆中心处转动安装有转杆，所述转杆杆身一体化设置有翻转板，所述翻转板在半圆滑槽内限位滑动。
作为优选，所述刮渣板两端分别固定设置有连接块，所述翻转板与连接块固定连接，所述转杆靠近扩展架的一端固定安装有延伸杆，所述延伸杆端部固定安装有第二齿轮，所述第二齿轮与驱动齿条啮合。
作为优选，所述刮渣板内部活动设置有第一插板，所述第一插板一侧设置有转动连接槽，所述刮渣板靠近转动连接槽一侧开设有螺纹槽，所述螺纹槽内部螺纹设置有螺栓，所述螺栓一端固定安装有旋钮，所述螺栓另一端与转动连接槽转动连接；所述第一插板内部开设有活动槽且活动槽内部通过弹簧连接有第二插板。
与现有技术相比，本发明具有如下有益效果：1、其中本申请在处理废水时两侧的储存槽会保持一个进行曝气处理另一个进行刮渣操作，在一侧曝气过程中，如另一侧完成刮渣，从而刮渣板会停留至废渣收集框进行沥渣操作，避免停留时间过短导致废渣不能下落的问题出现，在完成处理废水后出液口会将完成两次处理后的水源排出，并配合分隔组件将后续完成单次处理后的水源移动至另一侧进行二次处理，随后再通过进液口将尚未处理的废水加入至储存槽内，随后进行循环处理，不仅使得本申请可以有效解决因在曝气时刮渣效果会受到影响的问题并且，还使得本申请可以进行两次的废水处理提高处理效果。
2、为了使得刮渣组件可以配合两侧不同方向的刮渣操作，通过第二齿轮在经过扩展架时与驱动齿条啮合，带动转杆旋转，并使得刮渣板的角度随之调整，从而可以在不影响正常刮渣效果的情况下进行自动切换，相对于额外增加刮渣板本申请可以有效节省设备空间和生产成本。
3、通过启动第二电机可以在皮带的驱动下带动第一齿轮旋转，并利用配合齿与第一齿轮的啮合实现对挡板的上下控制，其中通过分隔组件可以将完成单次处理的废水进行转存控制，在出液口和进液口作用下，确保不会受到前后水源的干扰下，控制废水流向，使得本申请可以轻松处理废水并引导其进行正常排出；在靠近废渣收集框时通过引导滑台可以引导刮渣板移动至倾斜下落槽下方，随后在重力作用下废渣随之下落，使得废渣掉落至倾斜下落槽内，在倾斜下落槽的引导下将废渣内的水分通过滤渣板的过滤下进行筛分出，进而实现辅助处理操作，减少水源的浪费。
（发明人：刘雪妮;王静;任小慧;李丽莎;陈玉梅;刘振;张颢竞;汪佳慧;栗勇田;和娴娴）
