公布日：2022.07.22
申请日：2022.06.22
分类号：C02F11/13(2019.01)I
摘要
本发明属于污泥处理设备技术领域，且公开了一种低温热泵污泥干化装置，包括箱体，箱体的一侧固定安装有热泵，热泵的底部固定连接有出气管的一端，出气管的另一端固定连接有安装在箱体底部的出风管，热泵的上部固定连接有进气管的一端。本发明通过转动辊、第一转轴、第一空心套轴、插针的设置，污泥首先被转动辊和第一空心套轴进行挤压，使污泥在传送带上铺摊的厚薄均匀，并且插针对挤压处的污泥进行开孔，能够使污泥内部与箱体内部空气之间形成流通，同时出气管中输出的热气将通过第一转轴、第一空心套轴、第一通孔排出，能够对加速污泥内部的高温热气流通，进一步提高污泥的干化效果。
权利要求书

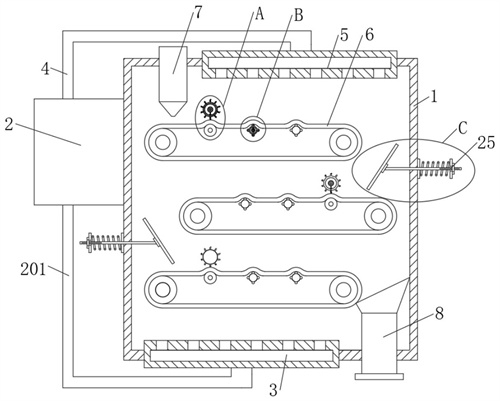

1.一种低温热泵污泥干化装置，包括箱体（1），箱体（1）的一侧固定安装有热泵（2），热泵（2）的底部固定连接有出气管（201）的一端，出气管（201）的另一端固定连接有安装在箱体（1）底部的出风管（3），热泵（2）的上部固定连接有进气管（4）的一端，进气管（4）的另一端固定连接有安装在箱体（1）上部的进风条（5），箱体（1）的内部设有若干条从上到下平行布置的传送带（6），相邻的传送带（6）传输方向相反且上方传送带（6）的出料端位置与下方传送带（6）进料端位置对应，箱体（1）的上部固定安装有与最上层传送带（6）进料端相对应的进料口（7），最下层传送带（6）的出料端设置有与箱体（1）固定连接的出料口（8），其特征在于：所述传送带（6）靠近进料端的一侧设置有转动辊（9），所述转动辊（9）的上方设置有与箱体（1）活动套接的第一转轴（10），所述第一转轴（10）的内部开设有气体流道（11），所述第一转轴（10）的外侧活动套接有第一空心套管（12），所述第一空心套管（12）的底部固定连接有第一连接管（13）的一端，所述第一连接管（13）的另一端固定连接有第一连接头（14），所述第一空心套管（12）的外侧设置有与第一转轴（10）固定连接的第一空心套轴（15），所述第一空心套轴（15）的外侧固定连接有若干组插针（16），所述插针（16）内部开设有与第一空心套轴（15）内部相连通的第一通孔（17），所述传送带（6）的出料端与箱体（1）内壁之间设置有挡板装置（25）。
2.根据权利要求1所述的一种低温热泵污泥干化装置，其特征在于：所述传送带（6）的远离转动辊（9）的一侧设置有两组第二转轴（18），所述第二转轴（18）的外侧固定连接有第二空心套轴（19），所述第二空心套轴（19）的外侧固定连接有四组等圆周排列的凸头（20），所述凸头（20）的内部开设有第二通孔（21），所述第二空心套轴（19）的内侧设置有与第二转轴（18）活动套接的第二空心套管（22），所述第二空心套管（22）的上部固定连接有第二连接头（23），且第二空心套管（22）的底部固定连接有配重块（24）。
3.根据权利要求1所述的一种低温热泵污泥干化装置，其特征在于：所述挡板装置（25）包括与箱体（1）固定连接的底板（251）和与箱体（1）活动套接的支撑杆（252），所述底板（251）的一侧固定连接有支持弹簧（253）的一端，所述支持弹簧（253）的另一端固定连接有环形板（254），所述支撑杆（252）靠近传送带（6）的一端设置有倾斜的导料挡板（255），且支撑杆（252）的另一端固定连接有螺纹杆（256），所述螺纹杆（256）的中部螺纹连接有六角螺母（257）。
4.根据权利要求1所述的一种低温热泵污泥干化装置，其特征在于：所述转动辊（9）与第一转轴（10）同步转动，所述第一转轴（10）的一端伸出箱体（1），且与出气管（201）之间设置有相连通的导管，所述第一连接头（14）与第一空心套轴（15）内壁接触且密封。
5.根据权利要求2所述的一种低温热泵污泥干化装置，其特征在于：所述第二转轴（18）为中空状，所述第二转轴（18）伸出箱体（1）的一端设置有电机，且第二转轴（18）的另一端设置有与出气管（201）之间设置有相连通的导气管。
6.根据权利要求1所述的一种低温热泵污泥干化装置，其特征在于：所述传送带（6）为韧性高的透气性布料制成，所述传送带（6）分别与单独的电机连接。
发明内容
本发明的目的在于提供一种低温热泵污泥干化装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明提供如下技术方案：一种低温热泵污泥干化装置，包括箱体，箱体的一侧固定安装有热泵，热泵的底部固定连接有出气管的一端，出气管的另一端固定连接有安装在箱体底部的出风管，热泵的上部固定连接有进气管的一端，进气管的另一端固定连接有安装在箱体上部的进风条，箱体的内部设有若干条从上到下平行布置的传送带，相邻的传送带传输方向相反且上方传送带的出料端位置与下方传送带进料端位置对应，箱体的上部固定安装有与最上层传送带进料端相对应的进料口，最下层传送带的出料端设置有与箱体固定连接的出料口，其特征在于：所述传送带靠近进料端的一侧设置有转动辊，所述转动辊的上方设置有与箱体活动套接的第一转轴，所述第一转轴的内部开设有气体流道，所述第一转轴的外侧活动套接有第一空心套管，所述第一空心套管的底部固定连接有第一连接管的一端，所述第一连接管的另一端固定连接有第一连接头，所述第一空心套管的外侧设置有与第一转轴固定连接的第一空心套轴，所述第一空心套轴的外侧固定连接有若干组插针，所述插针内部开设有与第一空心套轴内部相连通的第一通孔，所述传送带的出料端与箱体内壁之间设置有挡板装置。
优选的，所述传送带的远离转动辊的一侧设置有两组第二转轴，所述第二转轴的外侧固定连接有第二空心套轴，所述第二空心套轴的外侧固定连接有四组等圆周排列的凸头，所述凸头的内部开设有第二通孔，所述第二空心套轴的内侧设置有与第二转轴活动套接的第二空心套管，所述第二空心套管的上部固定连接有第二连接头，且第二空心套管的底部固定连接有配重块。
优选的，所述挡板装置包括与箱体固定连接的底板和与箱体活动套接的支撑杆，所述底板的一侧固定连接有支持弹簧的一端，所述支持弹簧的另一端固定连接有环形板，所述支撑杆靠近传送带的一端设置有倾斜的导料挡板，且支撑杆的另一端固定连接有螺纹杆，所述螺纹杆的中部螺纹连接有六角螺母。
优选的，所述转动辊可与第一转轴同步转动，所述第一转轴的一端伸出箱体，且与出气管之间设置有相连通的导管，所述第一连接头与第一空心套轴内壁接触且密封。
优选的，所述第二转轴为中空状，所述第二转轴伸出箱体的一端设置有电机，且第二转轴的另一端设置有与出气管之间设置有相连通的导气管。
优选的，所述传送带为韧性高的透气性布料制成，所述传送带分别与单独的电机连接。
本发明的有益效果如下：
1、本发明通过转动辊、第一转轴、第一空心套轴、插针的设置，污泥首先被转动辊和第一空心套轴进行挤压，使污泥在传送带上铺摊的厚薄均匀，并且插针能够对挤压处的污泥进行开孔，能够使污泥内部与箱体内部空气之间形成流通，同时出气管中输出的热气将通过第一转轴、第一空心套轴、第一通孔排出，能够对加速污泥内部的高温热气流通，进一步提高污泥的干化效果。
2、本发明通过第二转轴、第二空心套轴、凸头的设置，随着污泥的朝着传送带出料端移动，污泥将在第二空心套轴和凸头的转动作用下向上凸起，能够使污泥进行跳动，防止污泥粘连在传送带上，同时第二通孔排出的热气不仅能够加大污泥的翻转程度，而且能够加速污泥跳动过程中其周围空气流通，进一步提高污泥的干化效率。
3、本发明通过挡板装置的设置，能够在污泥从传送带出料端掉落时，首先会掉落到倾斜的导料挡板上，污泥会对导料挡板进行冲击，从而导致支持弹簧发生弹性形变，不仅能够避免污泥直接掉落到传送带上，对其进行缓冲，避免污泥直接撞击传送带直接造成两者之间粘接，而且能够保证污泥处于松散状态，保证污泥之间的空气流通，进一步提高干化效率。
（发明人：赵相相;孙乐乐;陈奕名;王建成;孔德尊;王士臣）
