公布日：2022.11.04
申请日：2022.07.29
分类号：C02F11/00(2006.01)I;C02F1/00(2006.01)I;B01F25/421(2022.01)I
摘要
本发明公开了一种多频次负压污泥分解机构及其工作方法，其特征在于：其中多频次负压污泥分解机构包括污泥过滤罐和相互平行设在污泥过滤罐内的多个竖直设置的纵向隔板，所述污泥过滤罐上的一侧设有进水口，所述污泥过滤罐上的另一侧设有出水口，所述进水口高于出水口，相邻的两个纵向隔板中的第一个下部与罐底具有间隔，且其上部与罐顶固定，相邻的两个纵向隔板中的第二个与罐底固定连接，且其上部与罐顶具有间隔，所述罐顶上设有排气孔，在各个纵向隔板的壁面上具有规则或不规则凸痕。本发明多频次负压污泥分解机构结构简单、设计合理、制作成本低；有利于使污水中的污泥团分解成小分子体，以易于溶解于污水中。
权利要求书

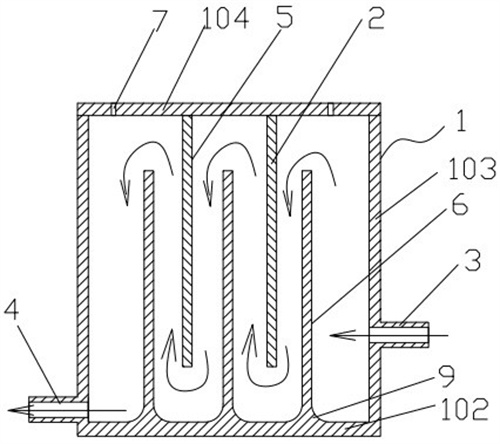

1.一种多频次负压污泥分解机构，其特征在于：包括污泥过滤罐和相互平行设在污泥过滤罐内的多个竖直设置的纵向隔板，所述污泥过滤罐上的一侧设有进水口，所述污泥过滤罐上的另一侧设有出水口，所述进水口高于出水口，相邻的两个纵向隔板中的第一个下部与罐底具有间隔，且其上部与罐顶固定，相邻的两个纵向隔板中的第二个与罐底固定连接，且其上部与罐顶具有间隔，所述罐顶上设有排气孔，在各个纵向隔板的壁面上具有规则或不规则凸痕。
2.根据权利要求1所述的多频次负压污泥分解机构，其特征在于：所述相邻的两个纵向隔板中的第二个下部具有两个相背设置的弯弧形过渡板。
3.根据权利要求1或2所述的多频次负压污泥分解机构，其特征在于：所述污泥过滤罐为长方体状罐体，长方体状罐体的四个侧壁板和底板采用不锈钢材料焊接制成槽型罐体，长方体状罐体的顶板与相邻的两个纵向隔板中的第一个的上部焊接固定。
4.根据权利要求3所述的多频次负压污泥分解机构，其特征在于：所述纵向隔板上的规则或不规则凸痕通过机械滚压形成。
5.根据权利要求4所述的多频次负压污泥分解机构，其特征在于：所述污泥过滤罐的进水口连接有水泵，以控制输入水压为1Mpa。
6.根据权利要求2所述的多频次负压污泥分解机构，其特征在于：所述弯弧形过渡板的下边缘与罐底面焊接固定。
7.根据权利要求3所述的多频次负压污泥分解机构，其特征在于：所述长方体状罐体的顶板与槽型罐体的上部边缘未固定，以使顶板、纵向隔板中的第一个能够与槽型罐体分离。
8.一种多频次负压污泥分解机构的工作方法，其特征在于：所述多频次负压污泥分解机构包括污泥过滤罐和相互平行设在污泥过滤罐内的多个竖直设置的纵向隔板，所述污泥过滤罐上的一侧设有进水口，所述污泥过滤罐上的另一侧设有出水口，所述进水口高于出水口，相邻的两个纵向隔板中的第一个下部与罐底具有间隔，且其上部与罐顶固定，相邻的两个纵向隔板中的第二个与罐底固定连接，且其上部与罐顶具有间隔，所述罐顶上设有排气孔，在各个纵向隔板的壁面上具有规则或不规则凸痕；工作时，污水通过水泵从进水口输入，而后迂回通过各个纵向隔板，最后从出水口输出，在污水从进水口进入时，污水先与纵向隔板的壁面上的规则或不规则凸痕进行接触，由于纵向隔板的壁面上的规则或不规则凸痕增加了污水冲击的接触面积，有利于使污水中的污泥团分解成小分子体，以易于溶解于污水中。
发明内容
本发明的目的在于提供一种多频次负压污泥分解机构及其工作方法，该多频次负压污泥分解机构结构简单、设计合理，有利于方便农村偏远地区的建造和使用。
本发明多频次负压污泥分解机构，其特征在于：包括污泥过滤罐和相互平行设在污泥过滤罐内的多个竖直设置的纵向隔板，所述污泥过滤罐上的一侧设有进水口，所述污泥过滤罐上的另一侧设有出水口，所述进水口高于出水口，相邻的两个纵向隔板中的第一个下部与罐底具有间隔，且其上部与罐顶固定，相邻的两个纵向隔板中的第二个与罐底固定连接，且其上部与罐顶具有间隔，所述罐顶上设有排气孔，在各个纵向隔板的壁面上具有规则或不规则凸痕。
进一步的，上述相邻的两个纵向隔板中的第二个下部具有两个相背设置的弯弧形过渡板。
进一步的，上述污泥过滤罐为长方体状罐体，长方体状罐体的四个侧壁板和底板采用不锈钢材料焊接制成槽型罐体，长方体状罐体的顶板与相邻的两个纵向隔板中的第一个的上部焊接固定。
进一步的，上述纵向隔板上的规则或不规则凸痕通过机械滚压形成。
进一步的，上述污泥过滤罐的进水口连接有水泵，以控制输入水压为1Mpa。
进一步的，上述弯弧形过渡板的下边缘与罐底面焊接固定。
进一步的，上述长方体状罐体的顶板与槽型罐体的上部边缘未固定，以使顶板、纵向隔板中的第一个能够与槽型罐体分离。
本发明多频次负压污泥分解机构的工作方法，其特征在于：所述多频次负压污泥分解机构包括污泥过滤罐和相互平行设在污泥过滤罐内的多个竖直设置的纵向隔板，所述污泥过滤罐上的一侧设有进水口，所述污泥过滤罐上的另一侧设有出水口，所述进水口高于出水口，相邻的两个纵向隔板中的第一个下部与罐底具有间隔，且其上部与罐顶固定，相邻的两个纵向隔板中的第二个与罐底固定连接，且其上部与罐顶具有间隔，所述罐顶上设有排气孔，在各个纵向隔板的壁面上具有规则或不规则凸痕；工作时，污水通过水泵从进水口输入，而后迂回通过各个纵向隔板，最后从出水口输出，在污水从进水口进入时，污水先与纵向隔板的壁面上的规则或不规则凸痕进行接触，由于纵向隔板的壁面上的规则或不规则凸痕增加了污水冲击的接触面积，有利于使污水中的污泥团分解成小分子体，以易于溶解于污水中。
本发明多频次负压污泥分解机构的优点：1）、结构简单、设计合理、制作成本低；2）、由于纵向隔板的壁面上的规则或不规则凸痕增加了污水冲击的接触面积，有利于使污水中的污泥团分解成小分子体，以易于溶解于污水中；3）、通过污泥团分解后也有利于使污水充分肥化，有利于后续用于浇灌庄稼。
（发明人：潘碧锋;王强;许求恩;高康概;李幼玲）
