公布日：2022.11.11
申请日：2022.07.27
分类号：F23G5/033(2006.01)I;F23G7/00(2006.01)I
摘要
本发明公开了一种用于垃圾焚烧的污泥分散装置，包括驱动组件、分散管和分散盘，待与垃圾掺混的污泥经进料口送入分散管中，所述分散盘位于分散管出口端的底部，所述驱动组件的输出端与分散盘相连并带着分散盘转动，使经分散管后的污泥在旋转的分散盘上撞击、甩出，被均匀分散成小块污泥，散落平铺在待焚烧的垃圾堆上方。本发明具有结构简单、能够提高污泥处理的均匀度、进而提高污泥与垃圾掺烧效果等效果。
权利要求书

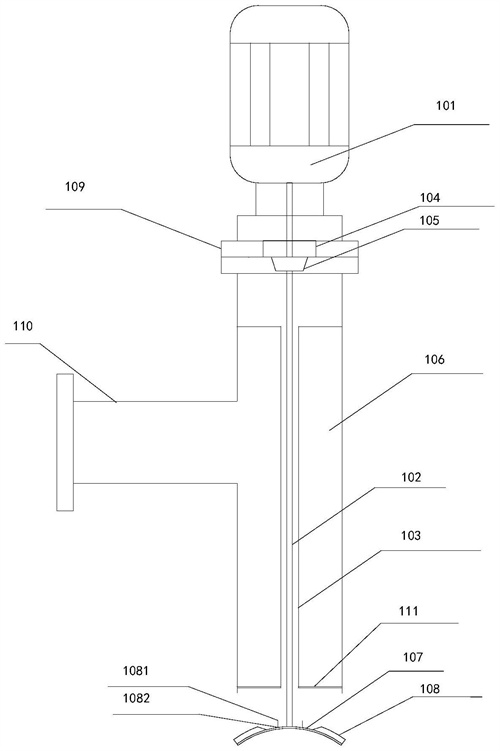

1.一种用于垃圾焚烧的污泥分散装置，其特征在于，包括驱动组件、分散管(106)和分散盘(107)，待与垃圾掺混的污泥经进料口(110)送入分散管(106)中，所述分散盘(107)位于分散管(106)出口端的底部，所述驱动组件的输出端与分散盘(107)相连并带着分散盘(107)转动，使经分散管(106)后的污泥在旋转的分散盘(107)上撞击、甩出，被均匀分散成小块污泥，散落平铺在待焚烧的垃圾堆上方。
2.根据权利要求1所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述驱动组件包括驱动电机(101)和驱动轴(102)，所述驱动电机(101)的输出端经驱动轴(102)与分散盘(107)相连；所述驱动轴(102)位于分散管(106)内。
3.根据权利要求2所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述驱动电机(101)采用变频减速一体电机，转速可调，旋转方向在正反方向可调。
4.根据权利要求3所述的用于垃圾焚烧的污泥分散装置，其特征在于，通过变频器的PID调节，所述驱动电机(101)在转速范围内内逐渐升高，再逐渐降低，利用速度控制使污泥从分散管(106)经分散盘(107)分散后，在散落的最大圆心直径内，呈圆盘式均匀散落。
5.根据权利要求2所述的用于垃圾焚烧的污泥分散装置，其特征在于，在所述驱动轴(102)的外周设置有驱动轴保护套(103)，用以保护驱动轴(102)不受污泥的影响。
6.根据权利要求2所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述驱动电机(101)通过驱动轴承(104)与法兰盘(109)安装于分散管(106)的上方，所述驱动轴承(104)处还设置有轴承密封(105)。
7.根据权利要求1-6中任意一项所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述分散管(106)的侧面还设有一个旁通管，所述进料口(110)设置于旁通管处。
8.根据权利要求2-6中任意一项所述的用于垃圾焚烧的污泥分散装置，其特征在于，在所述分散管(106)出口端的位置处还设置有一污泥分割刀片组件(111)，所述污泥分割刀片组件(111)安装于驱动轴(102)上并随驱动轴(102)转动；所述污泥分割刀片组件(111)位于分散盘(107)的上方。
9.根据权利要求1-6中任意一项所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述分散盘(107)的外圆周上还设置有若干个叶片(108)，所述叶片(108)用来形成对污泥的导向分流的作用。
10.根据权利要求1-6中任意一项所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述分散盘(107)朝向污泥掉落方向的一面上还设置有若干个分散盘刀片(1081)，随着分散盘(107)的高速转动，利用分散盘刀片(1081)将污泥处理成粒度更小的状态。
11.根据权利要求10所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述分散盘(107)上设置有刀片安装槽(1082)，所述分散盘刀片(1081)安装于刀片安装槽(1082)内。
12.根据权利要求1-6中任意一项所述的用于垃圾焚烧的污泥分散装置，其特征在于，所述分散盘(107)为圆盘状、椭圆封头圆盖状或锥形状。
发明内容
本发明要解决的技术问题就在于：针对现有技术存在的技术问题，本发明提供一种结构简单、能够提高污泥处理的均匀度、进而提高污泥与垃圾掺烧效果的用于垃圾焚烧的污泥分散装置。
为解决上述技术问题，本发明采用以下技术方案：
一种用于垃圾焚烧的污泥分散装置，包括驱动组件、分散管和分散盘，待与垃圾掺混的污泥经进料口送入分散管中，所述分散盘位于分散管出口端的底部，所述驱动组件的输出端与分散盘相连并带着分散盘转动，使经分散管后的污泥在旋转的分散盘上撞击、甩出，被均匀分散成小块污泥，散落平铺在待焚烧的垃圾堆上方。
作为本发明的进一步改进：所述驱动组件包括驱动电机和驱动轴，所述驱动电机的输出端经驱动轴与分散盘相连；所述驱动轴位于分散管内。
作为本发明的进一步改进：所述驱动电机采用变频减速一体电机，转速可调，旋转方向在正反方向可调。通过变频器的PID调节，所述驱动电机在转速范围内内逐渐升高，再逐渐降低，利用速度控制使污泥从分散管经分散盘分散后，在散落的最大圆心直径内，呈圆盘式均匀散落。
作为本发明的进一步改进：在所述驱动轴的外周设置有驱动轴保护套，用以保护驱动轴不受污泥的影响。
作为本发明的进一步改进：所述驱动电机通过驱动轴承与法兰盘安装于分散管的上方，所述驱动轴承处还设置有轴承密封。
作为本发明的进一步改进：所述分散管的侧面还设有一个旁通管，所述进料口设置于旁通管处。
作为本发明的进一步改进：在所述分散管出口端的位置处还设置有一污泥分割刀片组件，所述污泥分割刀片组件安装于驱动轴上并随驱动轴转动；所述污泥分割刀片组件位于分散盘的上方
作为本发明的进一步改进：所述分散盘的外圆周上还设置有若干个叶片，所述叶片用来形成对污泥的导向分流的作用。
作为本发明的进一步改进：所述分散盘朝向污泥掉落方向的一面上还设置有若干个分散盘刀片，随着分散盘的高速转动，利用分散盘刀片将污泥处理成粒度更小的状态。
作为本发明的进一步改进：所述分散盘上设置有刀片安装槽，所述分散盘刀片安装于刀片安装槽内。
作为本发明的进一步改进：所述分散盘为圆盘状、椭圆封头圆盖状或锥形状。
与现有技术相比，本发明的优点就在于：
1、本发明的用于垃圾焚烧的污泥分散装置，结构简单，仅通过驱动电机、驱动轴及分散盘等核心部件即可将污泥有效分散，同时通过变频控制驱动电机，可以实现污泥在分散的最大圆直径内的均匀分散，进而提高污泥与垃圾的掺烧效果，也能避免形成污泥的局部堆积和固结。
2、本发明的用于垃圾焚烧的污泥分散装置，通过驱动轴套装置，消除了驱动轴在转动中与污泥缠绕物接触而引起的缠绕影响隐患，同时驱动轴套上方与分散管的的圆形封闭设计，极大减少了污泥与轴承部位的接触或不接触。延长了设备整体的使用寿命。
3、本发明的用于垃圾焚烧的污泥分散装置，可根据不同污泥粘度、含水率及相关性质，取得其在不同频率下的分散直径数据后，编制变频控制程序，实现污泥在最大分散圆直径内的均匀分散。
（发明人：戴道国;夏良）
