公布日：2022.12.20
申请日：2022.11.08
分类号：B01D25/12(2006.01)I;B01D25/38(2006.01)I;C02F11/122(2019.01)I
摘要
本发明涉及收集污泥方便的厢式压滤机技术领域，且公开了一种收集污泥方便的厢式压滤机，包括压滤单元；设置在压滤单元外部的取料单元；设置在压滤单元底部的收集单元，所述压滤单元包括压滤部，所述取料单元包括推泥部，所述推泥部位于压滤部的上方，所述推泥部的内部固定安装有清理部，所述推泥部的底部固定安装有传动部，所述收集单元包括集料部，开启一号电机带动卷绳轮转动，将钢丝绳放松，使得推泥板自动下落，当推泥板下落插入两块滤板之间的缝隙，推泥板一边下落推动两块相邻的滤板分开，一边将滤板之间的污泥推掉到集料和内，完成对污泥的收集，简单快捷，无需使用人员手动将滤板拉开，在使用推板将污泥刮掉。
权利要求书

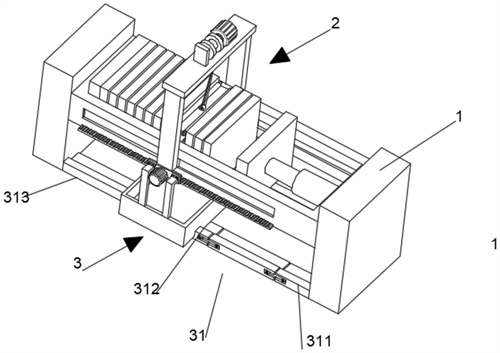

1.一种收集污泥方便的厢式压滤机，包括压滤单元(1)；设置在压滤单元(1)外部的取料单元(2)；设置在压滤单元(1)底部的收集单元(3)，其特征在于：所述压滤单元(1)包括压滤部(11)，所述取料单元(2)包括推泥部(21)，所述推泥部(21)位于压滤部(11)的上方，所述推泥部(21)的内部固定安装有清理部(23)，所述推泥部(21)的底部固定安装有传动部(22)，所述收集单元(3)包括集料部(32)，所述集料部(32)位于压滤部(11)的下方，所述集料部(32)的底部设置有滑轨部(31)，所述滑轨部(31)的内壁设置有连接部(33)。
2.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述压滤部(11)包括滤板(114)、横梁架(117)，所述横梁架(117)的内侧外壁开设有滑槽(112)，所述滤板(114)的外壁固定安装有卡块(116)，所述卡块(116)与滑槽(112)卡接，所述横梁架(117)的内侧外壁固定安装有油缸(111)，所述油缸(111)的右端固定安装有压紧板(113)，所述横梁架(117)的右侧内壁固定安装有止推板(115)。
3.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述推泥部(21)包括T型槽(211)、支撑架(212)，T型槽(211)位于横梁架(117)的外壁上，所述支撑架(212)的底部与T型槽(211)的内壁卡接，所述支撑架(212)的顶部固定安装有一号电机(215)，所述一号电机(215)的输出端固定安装有卷绳轮(216)，所述卷绳轮(216)的外壁上固定安装有钢丝绳(214)，所述钢丝绳(214)的底部固定安装有推泥板(213)。
4.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述传动部(22)包括二号电机(221)、连接板(222)，所述连接板(222)的顶部与支撑架(212)的底部固定连接，所述二号电机(221)的输出端固定安装有转动轴(225)，所述转动轴(225)通过轴承贯穿连接板(222)的外壁，所述转动轴(225)的外壁固定安装有齿轮(224)，所述齿轮(224)啮合有齿条(223)，所述齿条(223)的外壁与横梁架(117)的外壁固定连接。
5.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述清理部(23)包括清理滚辊(231)、硬毛刷(232)，所述清理滚辊(231)的两端通过轴承与推泥板(213)的顶部转动连接，所述硬毛刷(232)位于推泥板(213)的两侧外壁。
6.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述滑轨部(31)包括一号滑轨(311)、二号滑轨(312)、三号滑轨(313)，所述一号滑轨(311)的左端外壁与横梁架(117)的外壁固定连接，所述三号滑轨(313)的右端外壁与横梁架(117)的外壁固定连接。
7.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述集料部(32)包括集料盒(321)、螺栓孔(326)，螺栓孔(326)位于连接板(222)的外壁上，所述集料盒(321)的底部开设有凹槽(322)，且该凹槽(322)与滑轨部(31)卡接，所述集料盒(321)的顶部固定安装有连接杆(323)，所述连接杆(323)的顶部固定安装有固定板(324)，所述固定板(324)的内壁螺纹连接有固定螺栓(325)，所述固定螺栓(325)的外壁与螺栓孔(326)的内壁螺纹连接。
8.根据权利要求1所述的一种收集污泥方便的厢式压滤机，其特征在于：所述连接部(33)包括卡槽(331)，且该卡槽(331)位于一号滑轨(311)和二号滑轨(312)的外壁上，卡槽(331)的内壁开设有限位孔(332)，且该限位孔(332)的内壁固定安装有内螺纹套(333)，所述内螺纹套(333)的内壁螺纹连接有螺纹杆(334)，卡槽(331)的内壁卡接有卡板(335)，所述螺纹杆(334)通过轴承贯穿卡板(334)的外壁。
9.根据权利要求3所述的一种收集污泥方便的厢式压滤机，其特征在于：所述推泥板(213)的横截面为倒三角型，所述推泥板(213)的长度与滤板(114)上的滤网长度一致，所述推泥板(213)内部固定安装有配重块。
10.根据权利要求8所述的一种收集污泥方便的厢式压滤机，其特征在于：所述卡槽(331)有四个，且每两个为一组，每组卡槽(331)分别位于一号滑轨(311)与二号滑轨(313)连接处以及二号滑轨(313)与三号滑轨(313)连接处。
发明内容
本发明的目的在于提供了一种收集污泥方便的厢式压滤机，解决了上述背景技术中提到的问题。
为实现上述目的，本发明提供如下技术方案：一种收集污泥方便的厢式压滤机，包括压滤单元；
设置在压滤单元外部的取料单元；
设置在压滤单元底部的收集单元，所述压滤单元包括压滤部，所述取料单元包括推泥部，所述推泥部位于压滤部的上方，所述推泥部的内部固定安装有清理部，所述推泥部的底部固定安装有传动部，所述收集单元包括集料部，所述集料部位于压滤部的下方，所述集料部的底部设置有滑轨部，所述滑轨部的内壁设置有连接部。
优选的，所述压滤部包括滤板、横梁架，所述横梁架的内侧外壁开设有滑槽，所述滤板的外壁固定安装有卡块，所述卡块与滑槽卡接，所述横梁架的内侧外壁固定安装有油缸，所述油缸的右端固定安装有压紧板，所述横梁架的右侧内壁固定安装有止推板，通过油缸推动压紧板移动，压紧板移动带动滤板移动，使得滤板带动卡块沿滑槽移动，实现对污水的压滤。
优选的，所述推泥部包括T型槽、支撑架，T型槽位于横梁架的外壁上，所述支撑架的底部与T型槽的内壁卡接，所述支撑架的顶部固定安装有一号电机，所述一号电机的输出端固定安装有卷绳轮，所述卷绳轮的外壁上固定安装有钢丝绳，所述钢丝绳的底部固定安装有推泥板，通过T型槽将支撑架限位在横梁架上的同时，使得支撑架可以沿T型槽方向移动，通过一号电机带动卷绳轮转动，卷绳轮转动带动钢丝绳收缩或放松，进而带动推泥板下移将滤板推开后将滤板之间的污泥推出，推泥板上移复位，为下次清理做准备。
优选的，所述传动部包括二号电机、连接板，所述连接板的顶部与支撑架的底部固定连接，所述二号电机的输出端固定安装有转动轴，所述转动轴通过轴承贯穿连接板的外壁，所述转动轴的外壁固定安装有齿轮，所述齿轮啮合有齿条，所述齿条的外壁与横梁架的外壁固定连接，通过二号电机转动带动转动轴转动，进而带动齿轮转动，使得齿轮收到齿条的作用力移动，进而带动连接板移动，连接板移动带动推泥部移动。
优选的，所述清理部包括清理滚辊、硬毛刷，所述清理滚辊的两端通过轴承与推泥板的顶部转动连接，所述硬毛刷位于推泥板的两侧外壁，首先通过推泥板上的硬毛刷将滤网上残留的污泥刮掉，然后使用清理滚辊将剩余的污泥推落下去。
优选的，所述滑轨部包括一号滑轨、二号滑轨、三号滑轨，所述一号滑轨的左端外壁与横梁架的外壁固定连接，所述三号滑轨的右端外壁与横梁架的外壁固定连接，使得一号滑轨和三号滑轨各有一端与横梁架固定连接，实现对一号滑轨和三号滑轨固定安装。
优选的，所述集料部包括集料盒、螺栓孔，螺栓孔位于连接板的外壁上，所述集料盒的底部开设有凹槽，且该凹槽与滑轨部卡接，所述集料盒的顶部固定安装有连接杆，所述连接杆的顶部固定安装有固定板，所述固定板的内壁螺纹连接有固定螺栓，所述固定螺栓的外壁与螺栓孔的内壁螺纹连接，通过设置固定套和固定螺栓，将连接杆固定安装在连接板上，进而将收集盒与连接板固定连接，使得传动部移动时能带动收集盒移动，设置凹槽使得收集盒能卡在滑轨部上，便于收集盒的移动。
优选的，所述连接部包括卡槽，且该卡槽位于一号滑轨和二号滑轨的外壁上，卡槽的内壁开设有限位孔，且该限位孔的内壁固定安装有内螺纹套，所述内螺纹套的内壁螺纹连接有螺纹杆，卡槽的内壁卡接有卡板，所述螺纹杆通过轴承贯穿卡板的外壁，通过卡板卡入卡槽，然后将螺纹杆旋入内螺纹套内，将一号滑轨与二号滑轨固定连接在一起。
优选的，所述推泥板的横截面为倒三角型，使得推泥板的底部能插入两块滤板之间的缝隙，然后将两块滤板撑开，所述推泥板的长度与滤板上的滤网长度一致，尽量将滤网上的污泥推掉，所述推泥板内部固定安装有配重块，增加推泥板的重量，使得推泥板自动下落时能有足够的动能将两块滤板推开。
优选的，所述卡槽有四个，且每两个为一组，每组卡槽分别位于一号滑轨与二号滑轨连接处以及二号滑轨与三号滑轨连接处，分别将二号滑轨与一号滑轨和三号滑轨连接在一起。
本发明提供了一种收集污泥方便的厢式压滤机。该收集污泥方便的厢式压滤机具备以下有益效果：
(1)、该一种收集污泥方便的厢式压滤机，开启一号电机带动卷绳轮转动，将钢丝绳放松，使得推泥板自动下落，当推泥板下落插入两块滤板之间的缝隙，推泥板一边下落推动两块相邻的滤板分开，一边将滤板之间的污泥推掉到集料和内，完成对污泥的收集，简单快捷，无需使用人员手动将滤板拉开，在使用推板将污泥刮掉；
(2)、该一种收集污泥方便的厢式压滤机，开启二号电机转动带动转动轴转动，进而带动齿轮转动，使得齿轮收到齿条的作用力移动，进而带动连接板移动，连接板移动带动支撑架和固定板移动，支撑架移动带动推泥板移动工作位置，固定板移动带连接杆移动，进而带动集料和移动到工作位置，同步移动推泥板与收集盒，无需分开移动，节约了时间；
(3)、该一种收集污泥方便的厢式压滤机，推泥板下落带动硬毛刷232移动将滤板上滤网上残留的污泥刷掉，然后清理滚辊将剩下残留的污泥清理掉，保证了滤网的清洁度，通过提高滤网的清洁度，减少更换滤网的频率；
(4)、该一种收集污泥方便的厢式压滤机，转动螺纹杆使得螺纹杆脱离内螺纹套内，拉动螺纹杆带动卡板脱离卡槽，最后拉动二号滑轨将二号滑轨取出，拉动集料盒移动到一号滑轨与三号滑轨断开的位置，即可在将集料盒从滑轨部上取出，无需上抬集料盒，节省了人力与物力。
（发明人：张国新;姚花）
