公布日：2022.04.15
申请日：2021.12.24
分类号：C02F9/12(2006.01)I
摘要
本发明公开了一种甲基丙烯酸酯浸渗废水处理设备，涉及浸渗过程中生产废水处理领域，要解决的是此类高COD废水如何达标排放的问题，包括机架、反应器、搅拌器、电极板、进水泵、出水泵、加药机、加药桶、过滤器、PLC自动控制系统、直流电源，所述机架安装在平整地面上，反应器安装在机架上，搅拌器、进水泵、出水泵、加药机、加药桶、过滤器安装在反应器上，同时机架上安装有PLC自动控制系统和直流电源，本产品具有结构紧凑，占地面积小，相比传统生化法处理，具有效率高、能耗低、自动运行等优点，使用前景广阔。
权利要求书

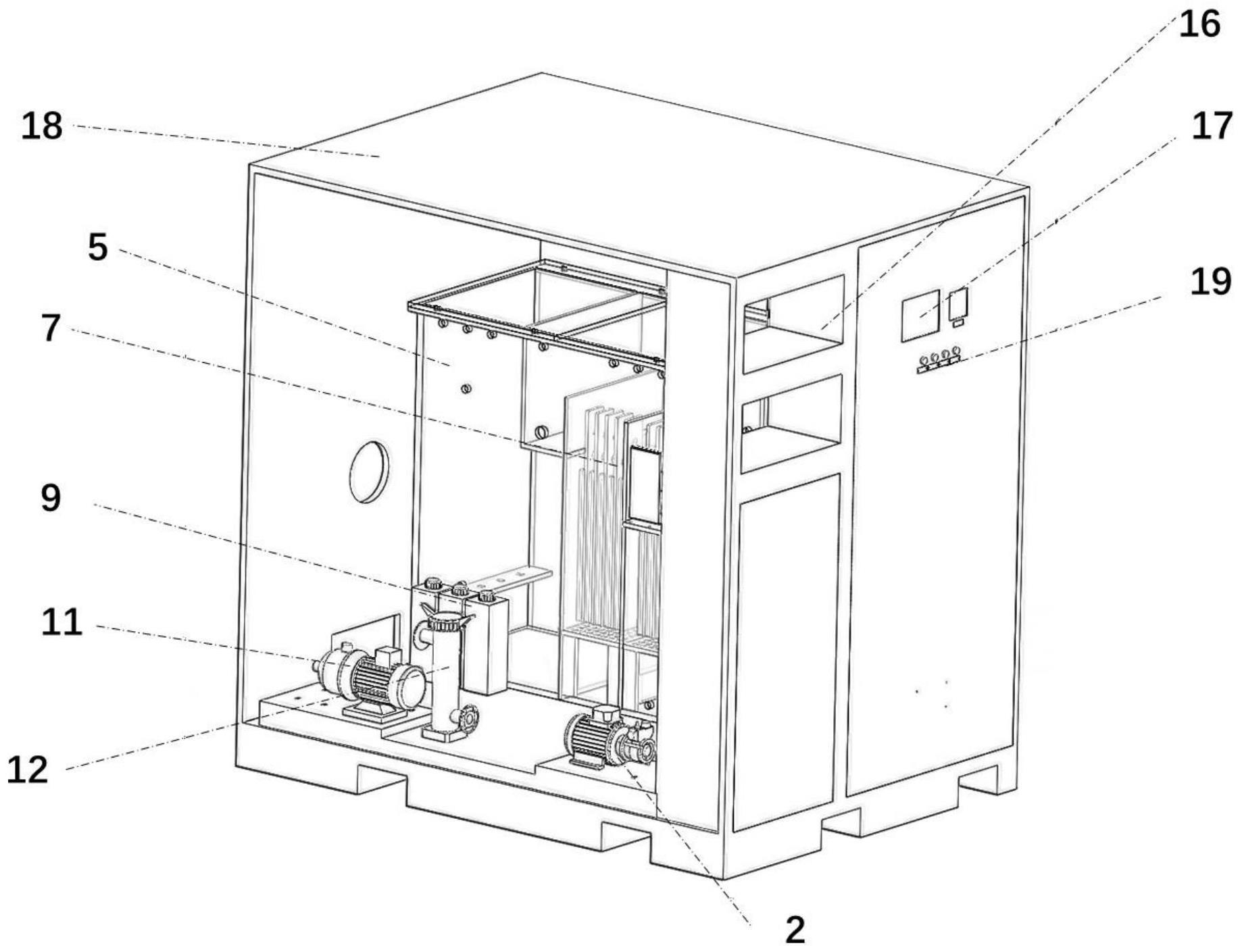

1.一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：包括机架(18)、反应器(5)、搅拌器(6)、电极板(7)、进水泵(2)、出水泵(11)、加药机(10)、加药桶(9)、过滤器(12)、PLC自动控制系统(17)、直流电源(16)，所述机架(18)安装在平整地面上，所述反应器(5)安装在机架(18)内部，所述反应器(5)内部安装有电极板(7)，所述搅拌器(6)、进水泵(2)、出水泵(11)、加药机(10)、加药桶(9)、过滤器(12)均安装在反应器(5)上，所述机架(18)上安装有PLC自动控制系统(17)和直流电源(16)。
2.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述反应器(5)采用PP材质，内部安装有电极板(7)共2组，所述电极板(7)采用金属材质制成，厚度为3mm-5mm。
3.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述加药机(10)采用电磁隔膜泵，流量调节范围为0-20L/小时。
4.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述直流电源(16)采用高频脉冲电源，0-24V直流输出且具有自动换向功能。
5.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述过滤器(12)采用袋式过滤器，材质为PP塑胶，易于更换滤芯，过滤流量为10m3/小时，过滤精度为5um。
6.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述加药桶(9)采用PP材质，容量为20L，且所述加药桶(9)开有直径20mm的加药孔。
7.根据权利要求1所述的一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：所述进水泵(2)、出水泵(11)采用卧式离心泵，材质为不锈钢316L。
发明内容
本发明的目的在于提供一种甲基丙烯酸酯浸渗废水处理设备，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明的技术方案为：一种甲基丙烯酸酯浸渗废水处理设备，其特征在于：包括机架、反应器、搅拌器、电极板、进水泵、出水泵、加药机、加药桶、过滤器、PLC自动控制系统、直流电源，所述机架安装在平整地面上，所述反应器安装在机架内部，所述反应器内部安装有电极板，所述搅拌器、进水泵、出水泵、加药机、加药桶、过滤器均安装在反应器上，所述机架上安装有PLC自动控制系统和直流电源。
作为改进，所述反应器采用PP材质，内部安装有电极板共2组，所述电极板作为牺牲阳极，电极板采用铝、铁金属材质制成，厚度为3mm-5mm。
作为改进，所述加药机采用电磁隔膜泵，流量调节范围为0-20L/小时，电磁隔膜泵具有体积小，安装简便，使用寿命长的优点。
作为改进，所述直流电源采用高频脉冲电源，0-24V直流输出且具有自动换向功能，有效避免了高电压对人身造成的伤害，同时自动换向功能有效减少了电极板钝化。
作为改进，所述过滤器采用袋式过滤器，材质为PP塑胶，易于更换滤芯，过滤流量为10m3/小时，过滤精度为5um，可以有效去除反应过程中产生的絮凝物。
作为改进，所述加药桶采用PP材质，容量为20L，且所述加药桶开有直径20mm的加药孔，可安装液位计，在药剂使用完毕时自动报警及退出运行。
作为改进，所述进水泵、出水泵采用卧式离心泵，材质为不锈钢316L，泵的出口安装有压力表、手动球阀和逆止阀。
作为改进，所述搅拌器采用两项变频调速搅拌器，叶轮直径150mm,轴长0.6m，可实现0-300r/min可调。
本设备通过电化学反应的原理，集电解催化氧化、电絮凝、电气浮三种功能与一体的反应装置，同时安装有PLC自动控制系统，可根据废水的进水情况实现自动控制及运行，含有甲基丙烯酸酯的待处理浸渗废水，通过进水泵进入反应器后，在特殊设计的流道内通过，经过正负电极受到电场作用发生乳化状态脱稳。同时配合PAC、PAM等高分子絮凝剂，实现絮凝沉淀。整个反应过程，液体在流动状态下参与反应，不易导致污垢堵塞，同时反应更全面且易于控制。对甲基丙烯酸酯浸渗废水中大部分物质有较好的去除效果，包括COD、BOD、氨氮等等。
经过本设备处理的含有甲基丙烯酸酯的废水，COD可从11000mg/L降低至500mg/L以下，设备能耗为1.5kwh/吨水，日处理能力可达4吨，处理效率和处理成本远远高于传统生化工艺。
本发明与现有技术相比优点在于：本产品设备结构紧凑，占地空间小，处置效率高，具有不受气候环境影响，全自动运行的优点，在甲基丙烯酸酯废水处理行业，使用前景广阔。
（发明人：马伟;加布里;蔡春海;陶宏洲）
