申请公布日：2022.04.15
申请日：2021.12.14
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种一体化污水处理系统，包括由前至后依次连通的调节池、前AAO处理区、人工湿地区和后AAO处理区。本发明提供一种一体化污水处理系统，在流程中设计了AAO前道处理工艺强化对废水中有机污染物和氮素的去除；中间设计了利用垂直潜流人工湿地和表流人工湿地技术的串联强化整个工艺对废水的深度处理效果；最后设计了AAO后道处理工艺，以对反冲回流过程中可能产生的有机污染物和氮素的去除，相当于给确保处理后的污水能达标排放加了个“保险”，同时达到低耗运行的目的。
权利要求书

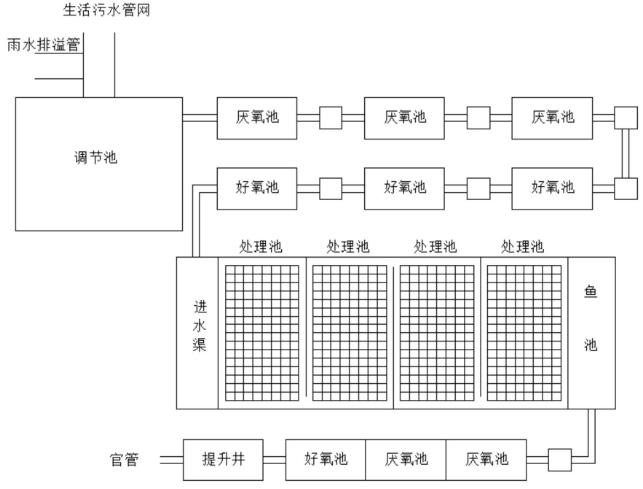

1.一种一体化污水处理系统，其特征在于，包括由前至后依次连通的调节池、前AAO处理区、人工湿地区和后AAO处理区。
2.如权利要求1所述的一种一体化污水处理系统，其特征在于，所述人工湿地区包括进水渠、处理池和鱼池，所述处理池内分为上下间隔的硝化区和反硝化区，所述硝化区和所述反硝化区内均填充有基质，所述硝化区上端设有布水管网，所述布水管网的进水口与所述进水渠的出水口连通，所述布水管网靠近其进水口处设有进水阀门，所述硝化区内还设有向所述硝化区内均匀送气的布气管网，所述反硝化区内设有集水管网，所述集水管网的出水口位于所述反硝化区上方，所述集水管网具有多个进水口，且其进水口均向下延伸至所述反硝化区的基质内，所述处理池的底部设有排污管网。
3.如权利要求2所述的一种一体化污水处理系统，其特征在于，所述布水管网由多根第一横管和多根第一纵管纵横交错的连通而成，所述布水管网的下端均布有多个排水孔，位于最外侧的一根所述第一横管或所述第一纵管上连接有进水口。
4.如权利要求2所述的一种一体化污水处理系统，其特征在于，所述布气管网由多根第二横管和多根第二纵管纵横交错的连通而成，所述布气管网的下端均布有多个第一排气孔，且所述排气孔处均垂直连接有排气管，所述排气管上均布有多个第二排气孔。
5.如权利要求2所述的一种一体化污水处理系统，其特征在于，所述集水管网由多根第三横管和多根第三纵管纵横交错的连通而成，所述集水管网的下端均布有多个开口，且所述开口处均垂直连接有集水管，所述集水管的下端向下延伸至所述反硝化区的基质内。
6.如权利要求2所述的一种一体化污水处理系统，其特征在于，所述人工湿地区包括多个并列设置的所述处理池，所述处理池的布水管网的进水口均分别通过第一管道与所述进水渠的出水口连通，其集水管网的出水口均分别通过第二管道与所述鱼池的进水口连通，任意相邻的两个所述处理池中，靠近所述进水渠的所述处理池的集水管网的出水口与靠近所述鱼池的所述处理池的布水管网的进水口通过第三管道连通，所述第一管道、所述第二管道和所述第三管道上分别设有第一阀门、第二阀门和第三阀门。
7.如权利要求1-6任一项所述的一种一体化污水处理系统，其特征在于，所述前AAO处理区由多个厌氧池和多个好氧池串联而成，且最后一个所述好氧池的排水口与所述进水渠的进水口连通。
8.如权利要求7所述的一种一体化污水处理系统，其特征在于，所述前AAO处理区由三个厌氧池和三个好氧池串联而成。
9.如权利要求1-6任一项所述的一种一体化污水处理系统，其特征在于，所述后AAO处理区由多个厌氧池和多个好氧池串联而成，且第一个所述好氧池的进水口与所述鱼池的排水口连通。
10.如权利要求9所述的一种一体化污水处理系统，其特征在于，所述后AAO处理区由两个厌氧池和一个好氧池串联而成。
发明内容
本发明的目的是提供一种一体化污水处理系统，在流程中设计了AAO前道处理工艺强化对废水中有机污染物和氮素的去除；中间设计了利用垂直潜流人工湿地和表流人工湿地技术的串联强化整个工艺对废水的深度处理效果；最后设计了AAO后道处理工艺，以对反冲回流过程中可能产生的有机污染物和氮素的去除，相当于给确保处理后的污水能达标排放加了个“保险”，同时达到低耗运行的目的。
为了实现根据本发明的这些目的和其它优点，提供了一种一体化污水处理系统，包括由前至后依次连通的调节池、前AAO处理区、人工湿地区和后AAO处理区。
优选的是，所述的一种一体化污水处理系统中，所述人工湿地区包括进水渠、处理池和鱼池，所述处理池内分为上下间隔的硝化区和反硝化区，所述硝化区和所述反硝化区内均填充有基质，所述硝化区上端设有布水管网，所述布水管网的进水口与所述进水渠的出水口连通，所述布水管网靠近其进水口处设有进水阀门，所述硝化区内还设有向所述硝化区内均匀送气的布气管网，所述反硝化区内设有集水管网，所述集水管网的出水口位于所述反硝化区上方，所述集水管网具有多个进水口，且其进水口均向下延伸至所述反硝化区的基质内，所述处理池的底部设有排污管网。
优选的是，所述的一种一体化污水处理系统中，所述布水管网由多根第一横管和多根第一纵管纵横交错的连通而成，所述布水管网的下端均布有多个排水孔，位于最外侧的一根所述第一横管或所述第一纵管上连接有进水口。
优选的是，所述的一种一体化污水处理系统中，所述布气管网由多根第二横管和多根第二纵管纵横交错的连通而成，所述布气管网的下端均布有多个第一排气孔，且所述排气孔处均垂直连接有排气管，所述排气管上均布有多个第二排气孔。
优选的是，所述的一种一体化污水处理系统中，所述集水管网由多根第三横管和多根第三纵管纵横交错的连通而成，所述集水管网的下端均布有多个开口，且所述开口处均垂直连接有集水管，所述集水管的下端向下延伸至所述反硝化区的基质内。
优选的是，所述的一种一体化污水处理系统中，所述人工湿地区包括多个并列设置的所述处理池，所述处理池的布水管网的进水口均分别通过第一管道与所述进水渠的出水口连通，其集水管网的出水口均分别通过第二管道与所述鱼池的进水口连通，任意相邻的两个所述处理池中，靠近所述进水渠的所述处理池的集水管网的出水口与靠近所述鱼池的所述处理池的布水管网的进水口通过第三管道连通，所述第一管道、所述第二管道和所述第三管道上分别设有第一阀门、第二阀门和第三阀门。
优选的是，所述的一种一体化污水处理系统中，所述前AAO处理区由多个厌氧池和多个好氧池串联而成，且最后一个所述好氧池的排水口与所述进水渠的进水口连通。
优选的是，所述的一种一体化污水处理系统中，所述前AAO处理区由三个厌氧池和三个好氧池串联而成。
优选的是，所述的一种一体化污水处理系统中，所述后AAO处理区由多个厌氧池和多个好氧池串联而成，且第一个所述好氧池的进水口与所述鱼池的排水口连通。
优选的是，所述的一种一体化污水处理系统中，所述后AAO处理区由两个厌氧池和一个好氧池串联而成。
本发明的有益效果是：
1、本发明的一体化污水处理系统将硝化与反硝化一体化，采用除磷滤渣，高效脱氮除磷；结构简单、占地面积小，节约土地资源，进、出水落差小，污水不需回流，场地不受限制，处理规模不受限制；间歇式进水，上层好氧、下层兼氧巧妙设计，实现自然无动力复氧促进氧化、硝化等反应的进行，提高污染物好氧处理效率；种芦苇，芦竹等湿地植物，抗酸碱，可去除污染负荷大的污染物。经应用实践表明，对BOD5与COD的去除率仍可分别达到90％左右。对氮和磷的去除率可分别达到60％和90％以上，而城市二级污水处理厂对氮和磷的去除效率仅有20％-40％。同时，对负荷的变化有着较强的适应力，当污染物的有机负荷和水力负荷在一定范围内波动时，人工湿地都有很好的适应性。
2、本发明的一体化污水处理系统不但费用低廉、运用管理简便，而且对难生化降解有机物、氮磷营养物和细菌的去除率略高于常规二级处理，达到部分三级处理的效果，而其基建费用和处理成本只分别为二级处理厂的1/5至1/3和1/20至1/10。此外，在一定条件下，自然处理法还可获得除害兴利、一举两得的效果。特别是本组合装置由于基本上无大功率的机电设备，属于微动力运行，故其能耗极低，维护方便，不需专业的技术人才管理整个系统的运转，因此节约了大批运行费用和人工费用，具良好的经济性。
3、本发明的一体化污水处理系统的前、后道处理工艺基本采用地埋式，人工湿地部分作为一种“自然”的处理技术，在其具有显著的生态环境效益的同时，也有着较强的观赏性，它可以选择合适的植物品种还有美化周边环境的作用。同时，与生态型新农村建设相结合，建设集观赏、娱乐和污水处理厂于一体的旅游景点也是可行的。
（发明人：何金;俞建伟;何辉;章项燕;杨媛婷;周异）
