公布日：2022.04.12
申请日：2021.12.10
分类号：C02F9/10(2006.01)I;C02F103/16(2006.01)N
摘要
本申请涉及电镀污水处理技术领域，且公开了一种用于电镀生产线的电镀污水处理设备，包括壳体，所述壳体的顶部固定连接有进料管，所述壳体的底部固定连接有出料管，所述壳体的顶部固定连接有搅拌电机，所述壳体的顶部固定连接有储药盒。
权利要求书

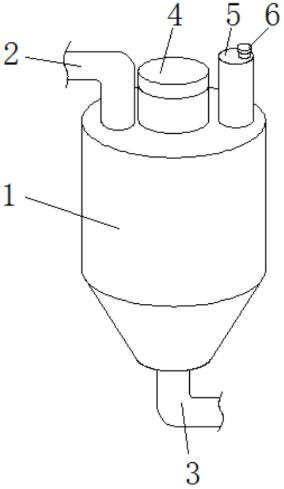

1.一种用于电镀生产线的电镀污水处理设备，包括壳体(1)，所述壳体(1)的顶部固定连接有进料管(2)，所述壳体(1)的底部固定连接有出料管(3)，所述壳体(1)的顶部固定连接有搅拌电机(4)，所述壳体(1)的顶部固定连接有储药盒(5)，所述储药盒(5)的外侧螺纹连接有盖板(6)；所述进料管(2)的内壁活动连接有转轴(7)，所述转轴(7)的外侧固定连接有风轮叶(8)，所述风轮叶(8)受到电镀污水的冲击会发生转动，所述进料管(2)的内壁活动连接有振动机构(9)，所述振动机构(9)设置为产生电流，所述储药盒(5)内壁固定连接有电磁铁(10)，所述电磁铁(10)远离所述储药盒(5)内壁的一端弹性连接有限位板(11)，所述限位板(11)的内部固定连接有磁块(12)，所述储药盒(5)内部且靠近所述限位板(11)的侧面活动连接有缓速机构(13)，所述缓速机构(13)设置为阻碍限位板(11)的运动，所述搅拌电机(4)的底部固定连接有搅拌架(14)，所述壳体(1)的内壁固定连接有加热板(15)，所述加热板(15)设置为对电镀污水加热，所述搅拌架(14)的内部活动连接有触发机构(16)，所述触发机构(16)设置为电路的接通。
2.根据权利要求1所述的一种用于电镀生产线的电镀污水处理设备，其中，所述振动机构(9)包括连接块(91)和压电晶体(92)，所述进料管(2)的内壁弹性连接有所述连接块(91)，所述连接块(91)的一端固定连接有所述压电晶体(92)，所述压电晶体(92)受到持续的撞击会产生电流。
3.根据权利要求2所述的一种用于电镀生产线的电镀污水处理设备，其中，所述连接块(91)的数量为多个，多个所述连接块(91)对称分布在所述进料管(2)的内壁，所述压电晶体(92)与所述电磁铁(10)串联，所述电磁铁(10)与所述磁块(12)的相对面的磁性相反。
4.根据权利要求1所述的一种用于电镀生产线的电镀污水处理设备，其中，所述缓速机构(13)包括电热丝(131)、连接槽(132)和活塞板(133)，所述储药盒(5)的内壁开设有所述连接槽(132)，所述连接槽(132)的内壁固定连接有所述电热丝(131)，所述连接槽(132)的内壁活动连接有所述活塞板(133)。
5.根据权利要求4所述的一种用于电镀生产线的电镀污水处理设备，其中，所述活塞板(133)的材质为橡胶材质，所述连接槽(132)的内侧填充有氮气，所述电热丝(131)设置为产生热量。
6.根据权利要求1所述的一种用于电镀生产线的电镀污水处理设备，其中，所述触发机构(16)包括滑槽(161)、配重块(162)、电触点(163)、导电块(164)和卡槽(165)，所述搅拌架(14)的内部开设有所述滑槽(161)，所述滑槽(161)的内壁弹性连接有所述配重块(162)，所述配重块(162)的外侧固定连接有所述电触点(163)，所述滑槽(161)的内壁固定连接有所述导电块(164)，所述导电块(164)的内壁开设有所述卡槽(165)。
7.根据权利要求6所述的一种用于电镀生产线的电镀污水处理设备，其中，所述配重块(162)与所述滑槽(161)的内壁紧密贴合，所述电触点(163)的结构为半球体结构，所述电触点(163)与外接电源串联。
8.根据权利要求6所述的一种用于电镀生产线的电镀污水处理设备，其中，所述导电块(164)与所述加热板(15)串联，所述卡槽(165)的尺寸与所述电触点(163)的尺寸相适应。
9.根据权利要求1所述的一种用于电镀生产线的电镀污水处理设备，其中，所述出料管(3)的外侧连接有储液设备，所述进料管(2)的外侧连接有泵送设备。
10.根据权利要求1所述的一种用于电镀生产线的电镀污水处理设备，其中，所述储药盒(5)的内侧填充有化学药剂，化学药剂用于对电镀污水酸碱度的中和。
发明内容
本申请提供一种用于电镀生产线的电镀污水处理设备，有效的解决了上述背景技术中提出的问题。
本申请提供如下技术方案：一种用于电镀生产线的电镀污水处理设备，包括壳体，所述壳体的顶部固定连接有进料管，所述壳体的底部固定连接有出料管，所述壳体的顶部固定连接有搅拌电机，所述壳体的顶部固定连接有储药盒，所述储药盒的外侧螺纹连接有盖板。
所述进料管的内壁活动连接有转轴，所述转轴的外侧固定连接有风轮叶，所述风轮叶受到电镀污水的冲击会发生转动，所述进料管的内壁活动连接有振动机构，所述振动机构设置为产生电流，所述储药盒内壁固定连接有电磁铁，所述电磁铁远离所述储药盒内壁的一端弹性连接有限位板，所述限位板的内部固定连接有磁块，所述储药盒内部且靠近所述限位板的侧面活动连接有缓速机构，所述缓速机构设置为阻碍限位板的运动，所述搅拌电机的底部固定连接有搅拌架，所述壳体的内壁固定连接有加热板，所述加热板设置为对电镀污水的加热，所述搅拌架的内部活动连接有触发机构，所述触发机构设置为电路的接通。
（发明人：匡优新;石峰;陈建林）
