公布日：2022.08.02
申请日：2022.04.28
分类号：B01D25/12(2006.01)I;B01D25/34(2006.01)I
摘要
本发明公开了一种含抗生素畜禽废水的智能处理设备，涉及废水处理相关技术领域，包括压滤板、主导轨、机架、推板小车，压滤板置于主导轨和机架之间构成的滑动区域内，推板小车在动力作用下可沿着主导轨做直线运动，所述压滤板的外部设置有侧延伸板。本发明根据压滤板表面上附着的未脱离的污泥的重量对挤压组件产生不同程度的压力并推动挤压组件向前运动将撞击组件向上顶起至不同高度，通过撞击组件对侧延伸板施加不同程度的撞击力，以便于压滤板表面附着的污泥受震动而脱落，进一步的，在使用时可在副导轨上设置线性的若干组的挤压组件和撞击组件的配合区域，从而可通过撞击组件的多次的不同程度的震动击打来促使压滤板上的污泥完全脱落。
权利要求书

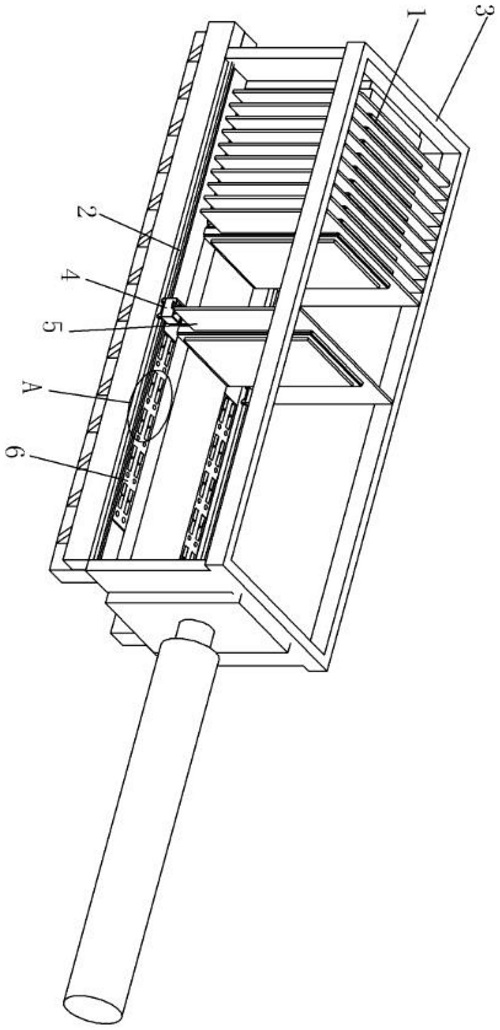

1.一种含抗生素畜禽废水的智能处理设备，包括压滤板(1)、主导轨(2)、机架(3)、推板小车(4)，压滤板(1)置于主导轨(2)和机架(3)之间构成的滑动区域内，推板小车(4)在动力作用下可沿着主导轨(2)做直线运动，其特征在于：所述压滤板(1)的外部设置有侧延伸板(5)，所述主导轨(2)的内侧固定连接有副导轨(6)，所述副导轨(6)的上表面开设有滑槽(7)和配合孔(8)，相邻的滑槽(7)和配合孔(8)之间连通成腔体，所述腔体内部设置有挤压组件(9)和撞击组件(10)；所述推板小车(4)上设置有推板(11)，推板(11)和推板小车(4)的内壁之间设置有感应弹簧(12)，所述推板(11)的内侧表面设置有推压感应组件(13)，所述推压感应组件(13)的下端设置有推压板(14)；所述推板(11)推动压滤板(1)和侧延伸板(5)向前移动时，推压感应组件(13)受力而发生角度变化使得推压板(14)与挤压组件(9)之间产生压力，所述推压板(14)与挤压组件(9)之间产生压力以使得推压板(14)推动挤压组件(9)沿着滑槽(7)向前运动，所述挤压组件(9)沿着滑槽(7)向前运动以使得撞击组件(10)受挤压而从配合孔(8)中向外弹出与侧延伸板(5)发生碰撞。
2.根据权利要求1所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述推板(11)远离感应弹簧(12)的一侧固定连接有拉簧(15)，所述拉簧(15)远离推板(11)的一端固定连接在推板小车(4)的内部右端；所述推板小车(4)的两侧开设有导动槽口(16)，导动槽口(16)的内部滑动连接有导动杆(17)，导动杆(17)与推板(11)转动连接。
3.根据权利要求1所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述挤压组件(9)包括摩擦板(901)、连接架(902)、弧形挤压架(903)和复位弹簧(904)，所述复位弹簧(904)固定设于腔体的右侧壁上，复位弹簧(904)与弧形挤压架(903)固定连接，所述弧形挤压架(903)与连接架(902)固定连接，所述连接架(902)远离弧形挤压架(903)的一端固定连接有摩擦板(901)。
4.根据权利要求3所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述摩擦板(901)的上表面的摩擦系数远大于副导轨(6)上表面的摩擦系数，所述摩擦板(901)的上表面与滑槽(7)的上表面齐平。
5.根据权利要求1所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述撞击组件(10)包括挤压端块(1001)、导向连杆(1002)、撞击环块(1003)和连接弹簧(1004)，所述挤压端块(1001)与弧形挤压架(903)表面活动接触，挤压端块(1001)的上表面固定连接有导向连杆(1002)，所述导向连杆(1002)远离挤压端块(1001)的一端固定连接有连接弹簧(1004)，所述连接弹簧(1004)远离导向连杆(1002)的一端固定连接有撞击环块(1003)，撞击环块(1003)的上端同样固定连接有连接弹簧(1004)，连接弹簧(1004)的上端固定连接有撞击环块(1003)。
6.根据权利要求1所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述推压感应组件(13)包括第一连杆(1301)、第二连杆(1302)、挤压弹簧(1303)、中心销(1304)、第一调整架(1305)、第二调整架(1306)、第三调整架(1307)、伸缩连杆(1308)和挤压弹簧(1309)，所述第一调整架(1305)设置在推板(11)靠近副导轨(6)的侧表面，第一调整架(1305)与第一连杆(1301)的上端活动连接，所述第二调整架(1306)设置在推板小车(4)靠近副导轨(6)的侧表面，所述第二调整架(1306)与第二连杆(1302)的上端活动连接，所述中心销(1304)固定设置在推板小车(4)的外侧表面；第一连杆(1301)和第二连杆(1302)的杆体中心孔内均转动连接有中心销(1304)，所述第一连杆(1301)和第二连杆(1302)的下端均固定连接有伸缩连杆(1308)，伸缩连杆(1308)的伸缩杆上套设有挤压弹簧(1303)，所述伸缩连杆(1308)的伸缩杆下端为铰接端头，所述推压板(14)的两侧对称设置有第三调整架(1307)，第三调整架(1307)通过铰接端头与伸缩连杆(1308)活动连接。
7.根据权利要求6所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述推压感应组件(13)还包括第一磁性环(1310)和第二磁性环(1309)，所述伸缩连杆(1308)的固定杆体下方设有第一磁性环(1310)，所述铰接端头的上方设置有第二磁性环(1309)，第一磁性环(1310)和第二磁性环(1309)的相对面的磁性相反。
8.根据权利要求3或6所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述摩擦板(901)与推压板(14)的外形尺寸相同，摩擦板(901)的宽度与滑槽(7)的宽度相适配。
9.根据权利要求8所述的一种含抗生素畜禽废水的智能处理设备，其特征在于：所述摩擦板(901)沿滑槽(7)移动最大距离时，弧形挤压架(903)将撞击组件(10)挤压推动至最大高度。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种含抗生素畜禽废水的智能处理设备，解决了现有的板式压滤机在对含抗生素的畜禽废水形成的污泥进行压滤时滤饼脱离不完全，需要后续人工对滤板进行敲打，使用比较不方便的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：
一种含抗生素畜禽废水的智能处理设备，包括压滤板、主导轨、机架、推板小车，压滤板置于主导轨和机架之间构成的滑动区域内，推板小车在动力作用下可沿着主导轨做直线运动，所述压滤板的外部设置有侧延伸板，所述主导轨的内侧固定连接有副导轨，所述副导轨的上表面开设有滑槽和配合孔，相邻的滑槽和配合孔之间连通成腔体，所述腔体内部设置有挤压组件和撞击组件,请参考图10，其中侧延伸板的下端向下突出至与副导轨之间留有约一个撞击环块的高度，从而便于撞击组件和侧延伸板更顺畅的配合使用；
所述推板小车上设置有推板，推板和推板小车的内壁之间设置有感应弹簧，所述推板的内侧表面设置有推压感应组件，所述推压感应组件的下端设置有推压板；
所述推板推动压滤板和侧延伸板向前移动时，推压感应组件受力而发生角度变化使得推压板与挤压组件之间产生压力，所述推压板与挤压组件之间产生压力以使得推压板推动挤压组件沿着滑槽向前运动，所述挤压组件沿着滑槽向前运动以使得撞击组件受挤压而从配合孔中向外弹出与侧延伸板发生碰撞。
可选的，所述推板远离感应弹簧的一侧固定连接有拉簧，所述拉簧远离推板的一端固定连接在推板小车的内部右端；
所述推板小车的两侧开设有导动槽口，导动槽口的内部滑动连接有导动杆，导动杆与推板转动连接。
可选的，所述挤压组件包括摩擦板、连接架、弧形挤压架和复位弹簧，所述复位弹簧固定设于腔体的右侧壁上，复位弹簧与弧形挤压架固定连接，所述弧形挤压架与连接架固定连接，所述连接架远离弧形挤压架的一端固定连接有摩擦板。
可选的，所述摩擦板的上表面的摩擦系数远大于副导轨上表面的摩擦系数，所述摩擦板的上表面与滑槽的上表面齐平。
可选的，所述撞击组件包括挤压端块、导向连杆、撞击环块和连接弹簧，所述挤压端块与弧形挤压架表面活动接触，挤压端块的上表面固定连接有导向连杆，所述导向连杆远离挤压端块的一端固定连接有连接弹簧，所述连接弹簧远离导向连杆的一端固定连接有撞击环块，撞击环块的上端同样固定连接有连接弹簧，连接弹簧的上端固定连接有撞击环块。
可选的，所述推压感应组件包括第一连杆、第二连杆、挤压弹簧、中心销、第一调整架、第二调整架、第三调整架、伸缩连杆和挤压弹簧，所述第一调整架设置在推板靠近副导轨的侧表面，第一调整架与第一连杆的上端活动连接，所述第二调整架设置在推板小车靠近副导轨的侧表面，所述第二调整架与第二连杆的上端活动连接，所述中心销固定设置在推板小车的外侧表面；
第一连杆和第二连杆的杆体中心孔内均转动连接有中心销，所述第一连杆和第二连杆的下端均固定连接有伸缩连杆，伸缩连杆的伸缩杆上套设有挤压弹簧，所述伸缩连杆的伸缩杆下端为铰接端头，所述推压板的两侧对称设置有第三调整架，第三调整架通过铰接端头与伸缩连杆活动连接。
可选的，所述推压感应组件还包括第一磁性环和第二磁性环，所述伸缩连杆的固定杆体下方设有第一磁性环，所述铰接端头的上方设置有第二磁性环，第一磁性环和第二磁性环的相对面的磁性相反。
可选的，所述摩擦板与推压板的外形尺寸相同，摩擦板的宽度与滑槽的宽度相适配。
可选的，所述摩擦板沿滑槽移动最大距离时，弧形挤压架将撞击组件挤压推动至最大高度。
(三)有益效果
本发明提供了一种含抗生素畜禽废水的智能处理设备，具备以下有益效果：本发明通过设置侧延伸板、挤压组件、撞击组件、感应弹簧和推压感应组件，在推板小车通过推板推动压滤板和侧延伸板向前运动的过程中，推压感应组件根据压滤板表面上附着的未脱离的污泥的重量对挤压组件产生不同程度的压力并推动挤压组件向前运动将撞击组件向上顶起至不同高度，于是通过撞击组件对侧延伸板施加不同程度的撞击力，以便于压滤板表面附着的污泥受震动而脱落，进一步的，在使用时可在副导轨上设置线性的若干组的挤压组件和撞击组件的配合区域，从而可通过撞击组件的多次的不同程度的震动击打来促使压滤板上的污泥完全脱落。
（发明人：尹浩;袁惠新）
