公布日：2022.07.01
申请日：2022.03.10
分类号：E03F5/22(2006.01)I;E03F5/14(2006.01)I;C02F9/04(2006.01)I;B01D46/12(2022.01)I;B01D53/04(2006.01)I;G01N1/10(2006.01)I;
B08B9/087(2006.01)I
摘要
本发明涉及污水处理设备领域，具体的公开了一种多级反冲洗式污水提升设备，包括底座，所述底座的顶部一端安装有储水箱，底座的顶部位于储水箱的一侧安装有进水管，进水管的两侧外壁上均连接有分流管，两个分流管远离进水管的一端均连接有固液分离器本体，且固液分离器本体安装在底座的顶部远离储水箱的一端，固液分离器本体的一端通过管道与储水箱的内部连通，储水箱的内部安装有水位监测机构。本发明在使用时能对储水箱的内壁进行较好的清理，同时工作人员可随时远程对污水进行取样。
权利要求书

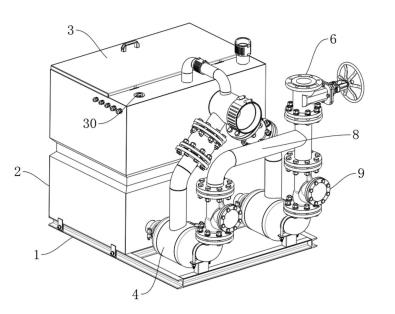

1.一种多级反冲洗式污水提升设备，包括底座(1)，其特征在于，所述底座(1)的顶部一端安装有储水箱(2)，底座(1)的顶部位于储水箱(2)的一侧安装有进水管(5)，进水管(5)的两侧外壁上均连接有分流管(10)，两个分流管(10)远离进水管(5)的一端均连接有固液分离器本体(4)，且固液分离器本体(4)安装在底座(1)的顶部远离储水箱(2)的一端，固液分离器本体(4)的一端通过管道与储水箱(2)的内部连通，储水箱(2)的内部安装有水位监测机构；所述水位监测机构包括升降框(12)，升降框(12)滑动安装在储水箱(2)的内部，升降框(12)的内壁上安装有若干个过滤棉网(18)，升降框(12)的内壁顶部安装有活性炭滤网(17)，且活性炭滤网(17)位于过滤棉网(18)的上方；所述升降框(12)的顶部开设有“回”形的存储槽(15)，存储槽(15)的内顶部安装有相匹配的盖板(25)，盖板(25)的顶部两端均贯穿开设有注水口(16)，过滤棉网(18)的两端均位于存储槽(15)内；所述升降框(12)的底部开设有“回”形的凹槽(19)，凹槽(19)的内顶部安装有相匹配的漂浮圈(20)，漂浮圈(20)的底部两端均开设有放置槽，且两个放置槽内均安装有水位监测器本体(26)，升降框(12)的侧面安装有挡板(13)；所述升降框(12)和挡板(13)靠近储水箱(2)内壁的一侧底部均开设有安装槽(21)，安装槽(21)的内壁上安装有若干个毛刷(22)，挡板(13)的顶部两端均贯穿开设有两个限位槽(23)；所述储水箱(2)的两侧内壁上均开设有滑槽(11)，两个滑槽(11)内均滑动安装有滑块(24)，两个滑块(24)远离滑槽(11)的一端分别安装在升降框(12)的两侧；所述挡板(13)的顶部开设有两个安装孔，两个安装孔的内部均安装有采样管(7)，采样管(7)上安装有限位圈(31)，限位圈(31)的底部与挡板(13)的顶部抵接，采样管(7)的内顶部安装有电动伸缩杆(32)，电动伸缩杆(32)远离采样管(7)内顶部的一端安装有橡胶块(33)，橡胶块(33)的外壁与采样管(7)的内壁抵接。
2.根据权利要求1所述的一种多级反冲洗式污水提升设备，其特征在于，所述储水箱(2)的顶部转动安装有检修盖(3)，检修盖(3)位于升降框(12)的上方，储水箱(2)的内底部两端均安装有耦合器(29)，耦合器(29)的一端安装有潜水排污泵(28)，耦合器(29)的另一端通过管道贯穿储水箱(2)，并与固液分离器本体(4)的内部连通，耦合器(29)上的导杆远离耦合器(29)的一端通过固定板安装在储水箱(2)的内壁顶部，且导杆位于限位槽(23)内。
3.根据权利要求2所述的一种多级反冲洗式污水提升设备，其特征在于，两个所述固液分离器本体(4)远离储水箱(2)的一端均连接有出水管，且两个出水管的外壁上均安装有止回阀(9)，两个出水管通过输送管(8)相互连通，其中一个出水管远离固液分离器本体(4)的一端安装有出水口(6)。
4.根据权利要求3所述的一种多级反冲洗式污水提升设备，其特征在于，所述储水箱(2)的内顶部贯穿开设有透气口(30)，储水箱(2)的内部安装有溢流管(14)，且溢流管(14)位于限位槽(23)内，溢流管(14)的底端贯穿储水箱(2)，储水箱(2)的外壁底部安装有排污管(27)，排污管(27)上安装有开关阀，且排污管(27)的一端与储水箱(2)的内部连通。
发明内容
针对现有技术中的问题，本发明提供了一种多级反冲洗式污水提升设备。
为了实现上述目的，本发明采用了如下技术方案：
一种多级反冲洗式污水提升设备，包括底座，所述底座的顶部一端安装有储水箱，底座的顶部位于储水箱的一侧安装有进水管，进水管的两侧外壁上均连接有分流管，两个分流管远离进水管的一端均连接有固液分离器本体，且固液分离器本体安装在底座的顶部远离储水箱的一端，固液分离器本体的一端通过管道与储水箱的内部连通，储水箱的内部安装有水位监测机构。
优选的，所述水位监测机构包括升降框，升降框滑动安装在储水箱的内部，升降框的内壁上安装有若干个过滤棉网，升降框的内壁顶部安装有活性炭滤网，且活性炭滤网位于过滤棉网的上方。
优选的，所述升降框的顶部开设有“回”形的存储槽，存储槽的内顶部安装有相匹配的盖板，盖板的顶部两端均贯穿开设有注水口，过滤棉网的两端均位于存储槽内。
优选的，所述升降框的底部开设有“回”形的凹槽，凹槽的内顶部安装有相匹配的漂浮圈，漂浮圈的底部两端均开设有放置槽，且两个放置槽内均安装有水位监测器本体。
优选的，所述升降框和挡板靠近储水箱内壁的一侧底部均开设有安装槽，安装槽的内壁上安装有若干个毛刷，挡板的顶部两端均贯穿开设有两个限位槽。
优选的，所述储水箱的两侧内壁上均开设有滑槽，两个滑槽内均滑动安装有滑块，两个滑块远离滑槽的一端分别安装在升降框的两侧。
优选的，所述挡板的顶部开设有两个安装孔，两个安装孔的内部均安装有采样管，采样管上安装有限位圈，限位圈的底部与挡板的顶部抵接，采样管的内顶部安装有电动伸缩杆，电动伸缩杆远离采样管内顶部的一端安装有橡胶块，橡胶块的外壁与采样管的内壁抵接。
优选的，所述储水箱的顶部转动安装有检修盖，检修盖位于升降框的上方，储水箱的内底部两端均安装有耦合器，耦合器的一端安装有潜水排污泵，耦合器的另一端通过管道贯穿储水箱，并与固液分离器本体的内部连通，耦合器上的导杆远离耦合器的一端通过固定板安装在储水箱的内壁顶部，且导杆位于限位槽内。
优选的，两个所述固液分离器本体远离储水箱的一端均连接有出水管，且两个出水管的外壁上均安装有止回阀，其中一个出水管远离固液分离器本体的一端连通有输送管，另一个出水管远离固液分离器本体的一端安装有出水口，输送管的远离出水管的一端与另一个出水管的内部连通。
优选的，所述储水箱的内顶部贯穿开设有透气口，储水箱的内部安装有溢流管，且溢流管位于限位槽内，溢流管的底端贯穿储水箱，储水箱的外壁底部安装有排污管，排污管上安装有开关阀，且排污管的一端与储水箱的内部连通。
与现有技术相比，本发明的有益效果是：
1、本发明中在使用时工作人员可通过注水口向升降框顶部的存储槽内注入指定量的杀菌药剂，杀菌药剂本身的重量能压动升降框使升降框向下进行移动，升降框的移动距离能通过存储槽内部杀菌药剂量进行控制，存储槽内部杀菌药剂的量越多，升降框下移的距离越远，而升降框内部的过滤棉网便可与污水进行接触，过滤棉网可持续对杀菌药剂进行吸收，并通过与污水的接触使杀菌药剂持续对污水进行扩散，在使用时存储槽内部的杀菌药剂越多，污水与过滤棉网接触的数量越多，而杀菌药剂扩散到污水内的速度越快。
2、当污水带动升降框进行升降时，升降框和挡板上的若干个毛刷对储水箱的内壁进行清理，防止污水中的细小颗粒粘附在储水箱的内部，对储水箱的内壁造成腐蚀。工作人员在对储水箱内部的污水进行排放时，毛刷便可随着升降框的移动对储水箱内壁上的细小颗粒进行清理，通过毛刷对细小颗粒的刷动，使细小颗粒再次掉落至污水的内部，并随着污水的流动排出储水箱，在使用时毛刷能随着污水水位的变化随时对储水箱的内壁进行清理，能对储水箱的内壁进行较好的保护，防止污水中的细小颗粒粘附在储水箱的内壁，对储水箱的内壁造成腐蚀，同时升降框和挡板能对储水箱内壁上残留的污水进行清理。
3、在使用时工作人员可远程控制电动伸缩杆带动橡胶块进行移动，升降框在水面上进行漂浮时随时对污水进行采样，污水采样的时间和采样的污水量可通过工作人员进行远程控制，在使用时工作人员可随时对污水提升设备在不同时间段的使用效果进行检测，同时工作人员也可提前在采样管内部放置添加剂或要混合的药物并把采样管放置在挡板上，而工作人员可随时通过远程控制电动伸缩杆使采样管内的添加剂注入至储水箱的内部，添加剂注入完毕后可再次通过采样管对污水进行采样，可对添加剂的混合效果进行检测，在使用时工作人员可远程对污水进行取样，在使用时更加方便。
（发明人：程瑞;程焰发;陈士旭;金汪洋）
