公布日：2022.11.08
申请日：2022.08.24
分类号：E03F5/22(2006.01)I;E03F5/14(2006.01)I;E03F3/02(2006.01)I;B09B3/35(2022.01)I
摘要

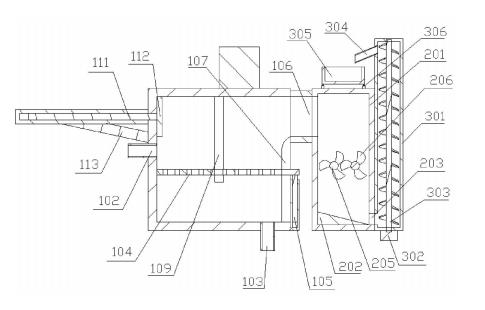

本发明涉及污水处理技术领域，具体涉及一种节能型城镇污水处理地埋式一体化泵站，包括箱体、进水管、出水管和过滤组件，进水管与箱体的一侧连通，出水管与箱体的下方连通，过滤组件包括过滤板、第一气缸、推动单元和出料通道，过滤板设置于箱体的内部，第一气缸设置于箱体远离进水管的一侧，箱体具有开槽，过滤板的一端贯穿开槽，过滤板将垃圾和异物过滤后，由推动单元推至出料通道排出，进而使其无法进入污水处理厂，降低了污水处理厂的负担。
权利要求书
1.一种节能型城镇污水处理地埋式一体化泵站，包括箱体、进水管和出水管，所述进水管与所述箱体的一侧连通，所述出水管与所述箱体的下方连通，其特征在于，还包括过滤组件；所述过滤组件包括过滤板、第一气缸、推动单元和出料通道，所述过滤板设置于所述箱体的内部，所述第一气缸设置于所述箱体远离所述进水管的一侧，所述箱体具有开槽，所述过滤板的一端贯穿所述开槽，并与所述第一气缸的输出端固定连接，所述推动单元设置于所述过滤板的上方，所述出料通道的一端与所述箱体连通。
2.如权利要求1所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述过滤组件还包括两个滑块，两个所述滑块均与所述过滤板固定连接，并对称分布在所述过滤板的两侧，所述箱体还具有两个滑槽，两个所述滑块分别与对应的所述滑槽滑动连接。
3.如权利要求2所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述过滤组件还包括节能控制柜，所述节能控制柜与所述箱体固定连接，并位于所述箱体的上方。
4.如权利要求3所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述推动单元包括第二气缸、推动板和支撑杆，所述第二气缸与所述箱体的一侧固定连接，并位于所述进水管的上方，所述第二气缸的输出端贯穿所述箱体的一侧，并与所述推动板固定连接，所述支撑杆的两端分别与所述箱体和所述第二气缸固定连接。
5.如权利要求4所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述节能型城镇污水处理地埋式一体化泵站还包括搅碎组件，所述搅碎组件设置于所述过滤组件的一侧。
6.如权利要求5所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述搅碎组件包括搅碎箱、两个搅碎单元和斜板，所述搅碎箱与所述出料通道的另一端连通，两个所述搅碎单元依次设置于所述搅碎箱上，所述斜板与所述搅碎箱固定连接，并位于所述搅碎箱的内底壁，所述搅碎箱具有开口。
7.如权利要求6所述的节能型城镇污水处理地埋式一体化泵站，其特征在于，所述搅碎单元包括第一电机、转轴和多个搅碎刀片，所述第一电机与所述搅碎箱固定连接，并位于所述搅碎箱的一端，所述转轴的一端与所述第一电机的输出端固定连接，所述转轴的另一端贯穿所述搅碎箱，并与所述搅碎箱的内侧壁转动连接，多个所述搅碎刀片均与所述转轴固定连接，并依次环绕设置于所述转轴的外部。
（发明人：年小龙;年立奎）
