公布日：2022.08.12
申请日：2022.05.23
分类号：B01F27/112(2022.01)I;B01F23/70(2022.01)I;B01F27/55(2022.01)I;B01F35/71(2022.01)I;C02F3/28(2006.01)I;B01F101/44(2022.01)N
摘要

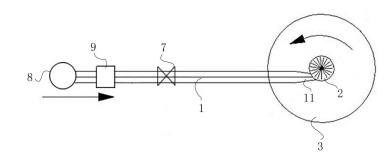

本发明涉及污水处理的技术领域，公开了一种污水池自动搅拌装置，包括：引流管、第一筒体和第二筒体，引流管内部流通有流体，第一筒体内部设置有转动体，第二筒体内部设置有搅拌器，引流管的出口端伸入第一筒体的内部，转动体的一端可转动的设置在第一筒体的内部，另一端伸入第二筒体内，且与搅拌器可拆卸的固定连接，引流管的出口端设置有缩口，在转动体的外侧壁上且沿其圆周方向设置有若干承压片，经缩口喷出的流体喷向至少部分承压片。本发明引流管的出口端设置有缩口实现对流体的二次加压，加压的流体具有较高的压力，可以对转动体的承压片产生较大的驱动力，加快转动体的转动速度，从而加快搅拌器的搅拌速率。
权利要求书
1.一种污水池自动搅拌装置，包括：引流管、第一筒体和第二筒体，所述引流管内部流通有流体，所述第一筒体内部设置有转动体，所述第二筒体内部设置有搅拌器，所述引流管的出口端伸入所述第一筒体的内部，所述转动体的一端可转动的设置在所述第一筒体的内部，另一端伸入所述第二筒体内，且与所述搅拌器可拆卸的固定连接，其特征在于，所述引流管的出口端设置有缩口，在所述转动体的外侧壁上且沿其圆周方向设置有若干承压片，经所述缩口喷出的所述流体喷向至少部分所述承压片。
2.根据权利要求1所述的污水池自动搅拌装置，其特征在于，每一所述承压片均具有内凹面，经所述缩口喷出的所述流体喷向至少部分所述承压片的所述内凹面。
3.根据权利要求1或2所述的污水池自动搅拌装置，其特征在于，所述第一筒体包括：第一柱体和第一圆台体，所述第一柱体的一端与所述第二筒体固定连接，所述第一柱体的另一端与所述第一圆台体的一端固定连接，且所述第一圆台体的内径沿远离所述第一柱体中间位置的方向线性减小，所述引流管的出口端伸入所述第一柱体的内部，所述转动体的一端可转动的设置在所述第一圆台体的内部。
4.根据权利要求3所述的污水池自动搅拌装置，其特征在于，所述圆台体远离所述第一柱体的一端设置有若干出水孔。
5.根据权利要求4所述的污水池自动搅拌装置，其特征在于，所述第二筒体包括：第二柱体和第二圆台体，所述第二柱体的一端与所述第一柱体的一端固定连接，所述第二柱体的另一端与所述第二圆台体的一端固定连接，所述第二圆台体的另一端设置为开口，且所述第二圆台体的内径沿远离所述第二柱体中间位置的方向线性增加，所述搅拌器可转动的设置在所述第二柱体的内部，所述转动体的另一端伸入所述第二柱体的内部，且与所述搅拌器可拆卸的固定连接。
6.根据权利要求5所述的污水池自动搅拌装置，其特征在于，所述第一柱体的轴线与所述第二柱体的轴线重合，所述第一柱体的轴线与所述第一圆台体的轴线重合，所述第二柱体的轴线与所述第二圆台体的轴线重合。
7.根据权利要求5或6所述的污水池自动搅拌装置，其特征在于，所述第一柱体的内径与所述第二柱体的内径相等，所述第一柱体的内径与所述第一圆台体的最大内径相等，所述第二柱体的内径与所述第二圆台体的最小内径相等。
8.根据权利要求7所述的污水池自动搅拌装置，其特征在于，所述引流管上设置有阀体，所述阀体上设置有阀体控制器，所述第一圆台体的内部设置有浮球传感器，所述浮球传感器与所述阀体控制器信号连接。
发明内容
本发明的目的是：提供一种污水池自动搅拌装置，旨在解决现有技术中的引流管道喷向旋转筒体的流体压力不足的问题。
为了实现上述目的，本发明提供了一种污水池自动搅拌装置，包括：引流管、第一筒体和第二筒体，所述引流管内部流通有流体，所述第一筒体内部设置有转动体，所述第二筒体内部设置有搅拌器，所述引流管的出口端伸入所述第一筒体的内部，所述转动体的一端可转动的设置在所述第一筒体的内部，另一端伸入所述第二筒体内，且与所述搅拌器可拆卸的固定连接，其中，所述引流管的出口端设置有缩口，在所述转动体的外侧壁上且沿其圆周方向设置有若干承压片，经所述缩口喷出的所述流体喷向至少部分所述承压片。
上述的污水池自动搅拌装置，其中，每一所述承压片均具有内凹面，经所述缩口喷出的所述流体喷向至少部分所述承压片的所述内凹面。
上述的污水池自动搅拌装置，其中，所述第一筒体包括：第一柱体和第一圆台体，所述第一柱体的一端与所述第二筒体固定连接，所述第一柱体的另一端与所述第一圆台体的一端固定连接，且所述第一圆台体的内径沿远离所述第一柱体中间位置的方向线性减小，所述引流管的出口端伸入所述第一柱体的内部，所述转动体的一端可转动的设置在所述第一圆台体的内部。
上述的污水池自动搅拌装置，其中，所述圆台体远离所述第一柱体的一端设置有若干出水孔。
上述的污水池自动搅拌装置，其中，所述第二筒体包括：第二柱体和第二圆台体，所述第二柱体的一端与所述第一柱体的一端固定连接，所述第二柱体的另一端与所述第二圆台体的一端固定连接，所述第二圆台体的另一端设置为开口，且所述第二圆台体的内径沿远离所述第二柱体中间位置的方向线性增加，所述搅拌器可转动的设置在所述第二柱体的内部，所述转动体的另一端伸入所述第二柱体的内部，且与所述搅拌器可拆卸的固定连接。
上述的污水池自动搅拌装置，其中，所述第一柱体的轴线与所述第二柱体的轴线重合，所述第一柱体的轴线与所述第一圆台体的轴线重合，所述第二柱体的轴线与所述第二圆台体的轴线重合。
上述的污水池自动搅拌装置，其中，所述第一柱体的内径与所述第二柱体的内径相等，所述第一柱体的内径与所述第一圆台体的最大内径相等，所述第二柱体的内径与所述第二圆台体的最小内径相等。
上述的污水池自动搅拌装置，其中，所述引流管上设置有阀体，所述阀体上设置有阀体控制器，所述第一圆台体的内部设置有浮球传感器，所述浮球传感器与所述阀体控制器信号连接。
本发明与现有技术相比，其有益效果在于：本发明引流管的出口端设置有缩口实现对流体的二次加压，加压后的流体具有较高的压力，可以对转动体的承压片产生较大的驱动力，加快转动体的转动速度，加快搅拌器的搅拌速率。
（发明人：李丰登;孙长城;赵永松;陈利伟;张明磊;史亚丽）
