公布日：2022.08.30
申请日：2021.02.22
分类号：C02F9/14(2006.01)I
摘要
本发明公开一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，包括化粪池，调节池，一体式污水池，二沉池，清水池；所述一体式污水池包括2级A/O污水池，MBR池；所述2级A/O污水池包括缺氧池，厌氧池，好氧池①，好氧池②；所述净化污水通过水泵抽进入大楼；本发明可以通过A/O工艺的串联或并联，实现不同水量，不同COD浓度生活污水处理，增加污水处理系统的容错率，同时实现生活污水循环利用，解决污水排放问题，节约水资源。
权利要求书

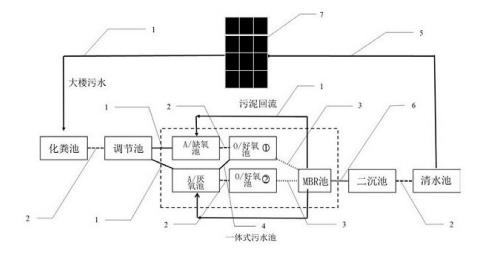

1.一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，包括污水反应器与储水箱；所述储水箱位于建筑物顶楼；所述污水反应器包括化粪池，调节池，一体式污水池，二沉池，清水池；所述一体式污水池包括2级A/O污水池，MBR池；所述2级A/O污水池包括缺氧池，厌氧池，好氧池①以及好氧池②，所述2级A/O污水池包括串联结构和并联结构两种连接方式。
2.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述污水反应器紧贴建筑物后墙，污水反应器1/4-2/3埋入地下。
3.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述串联结构连接方式：储水箱通过抽水管与清水池连通，清水池通过自流孔与二沉池连通，二沉池通过清水管与MBR池连通，MBR池通过可闭自流孔与好氧池②连通，好氧池②通过自流孔与厌氧池连通，厌氧池通过提升泵与好氧池①连通，好氧池①通过自流孔与缺氧池连通，缺氧池通过污水泵和三通管与调节池连通，调节池通过自流孔与化粪池连通，化粪池通过污水管连通建筑物生活污水。
4.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述并联结构连接方式：储水箱通过抽水管与清水池连通，清水池通过自流孔与二沉池连通，二沉池通过清水管与MBR池连通，MBR池通过可闭自流孔与好氧池①和好氧池②连通，好氧池①通过自流孔与缺氧池连通，所述好氧池②通过自流孔与厌氧池连通，缺氧池通过污水管和三通管与调节池相通，厌氧池通过污水管和三通管与调节池相通，调节池通过自流孔与化粪池连通，化粪池通过污水管连通建筑物生活污水。
5.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述清水池、调节池与好氧池①中，装有液位控制器用于控制污水泵，提升泵以及清水管的开关。
6.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述二沉池用于初次沉淀中水。
7.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述调节池内装有污水流量和COD浓度监测器，可以根据生活污水的水量和COD浓度自动关闭厌氧池与好氧池①之间的提升泵，开启调节池与厌氧池之间的阀门以及好氧池①与MBR池之间的自流孔形成并联结构，或者自动开启厌氧池与好氧池①之间的提升泵，关闭调节池与厌氧池之间的阀门以及好氧池①与MBR池之间的自流孔形成串联结构。
8.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述好氧池①和好氧池②中设有曝气管，所述曝气管和系统外界的涡轮风机连接，用于提供氧气。
9.根据权利要求1所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述MBR池底部设有污泥回流设备，所述污泥回流设备由污泥回流泵、污水管以及三通管组成，控制活性污泥回流至缺氧池和厌氧池，所述污泥回流泵工作时间15s-60s，优选为20s-40s，停止时间0.5min-5min，优选为1min-3min，所述MBR池内三通管内安装有阀门，用于调节污水流量。
10.根据权利要求3所述的一种依附于建筑物的新型一体式生态循环污水处理装置，其特征在于，所述清水管由放置于清水池内的液位控制器控制开关。
发明内容
为了解决上述问题，本发明提供了一种依附于建筑物的新型一体式生态循环污水处理装置，本装置利用建筑物后方多余空间，根据生活污水的水量和COD浓度，自动调节污水处理方式，实现生活污水最有效的处理。为解决上述问题，本发明采用如下技术方案：其特征在于，包括污水反应器与储水箱。所述储水箱位于建筑物顶楼；所述污水反应器包括化粪池，调节池，一体式污水池，二沉池，清水池；所述一体式污水池包括2级A/O污水池，MBR池；所述2级A/O污水池包括缺氧池，厌氧池，好氧池①以及好氧池②，所述2级A/O污水池包括串联结构和并联结构两种连接方式。
串联结构连接方式：储水箱通过抽水管与清水池连通，清水池通过自流孔与二沉池连通，二沉池通过清水管与MBR池连通，MBR池通过可闭自流孔与好氧池②连通，好氧池②通过自流孔与厌氧池连通，厌氧池通过提升泵与好氧池①连通，好氧池①通过自流孔与缺氧池连通，缺氧池通过污水泵和三通管与调节池连通，调节池通过自流孔与化粪池连通，化粪池通过污水管连通建筑物生活污水。
并联结构连接方式：储水箱通过抽水管与清水池连通，清水池通过自流孔与二沉池连通，二沉池通过清水管与MBR池连通，MBR池通过可闭自流孔与好氧池①和好氧池②连通，好氧池①通过自流孔与缺氧池连通，所述好氧池②通过自流孔与厌氧池连通，缺氧池通过污水管和三通管与调节池相通，厌氧池通过污水管和三通管与调节池相通，调节池通过自流孔与化粪池连通，化粪池通过污水管连通建筑物生活污水。
进一步地，所述清水池、调节池与好氧池①中，装有液位控制器用于控制污水泵，提升泵以及清水管的开关；进一步地，所述二沉池用于初次沉淀中水；进一步地，所述调节池内装有污水流量和COD浓度监测器，可以根据生活污水的水量和COD浓度自动关闭厌氧池与好氧池①之间的提升泵，开启调节池与厌氧池之间的阀门以及好氧池①与MBR池之间的自流孔形成并联结构，或者自动开启厌氧池与好氧池①之间的提升泵，关闭调节池与厌氧池之间的阀门以及好氧池①与MBR池之间的自流孔形成串联结构；进一步地，所述好氧池①和好氧池②中设有曝气管，所述曝气管和系统外界的涡轮风机连接，用于提供氧气；进一步地，所述清水管由放置于清水池内的液位控制器控制开关。
进一步地，所述MBR池底部设有污泥回流设备，所述污泥回流设备由污泥回流泵、污水管以及三通管组成，控制活性污泥回流至缺氧池和厌氧池，所述污泥回流泵工作时间15s-60s，优选为20s-40s，停止时间0.5min-5min，优选为1min-3min，所述MBR池内三通管内安装有阀门，用于调节污水流量。
进一步地，所述污水反应器建于建筑物后方空地，紧贴建筑物后墙，污水反应器1/4-2/3埋入地下，优选为1/3-3/5；本发明的有益效果：解决单独的A/O-MBR污水处理系统的容错率低的问题，实现不同水量与浓度污水的处理，解决单体建筑物生活污水的循环利用，节约水资源，并且污水池检修时，保证污水处理系统正常运行。
（1）本发明将建筑物与2级A/O工艺相结合，生活污水净化后通过清水池进入大楼，用于厕所用水，实现整栋楼生活污水的循环利用，不外排水，节约水资源。
（2）本发明将A/O工艺进行串联，并联运行，实现大水量低浓度或低水量高浓度污水的处理，提高系统容错率，检修污水池时，保证整个系统的正常运行，维修与维护方便，运行成本更低。
（3）本发明结构紧凑，占用土地更小，可以充分利用楼体后方空间，不破坏楼体的结构，不影响楼体外观。
（发明人：李春林;范小妮;臧小龙;刘文乾）
