公布日：2022.10.18
申请日：2022.08.12
分类号：C02F9/02(2006.01)I;C02F9/14(2006.01)I;C02F1/28(2006.01)N;C02F3/34(2006.01)N
摘要
本发明涉及环保循环式工业污水处理系统，包括粉碎箱，所述粉碎箱的一侧设置有过滤处理机构，所述粉碎箱的一侧设置有循环处理机构，所述过滤处理机构包括与粉碎箱固定连接的沉淀池，所述沉淀的内部活动连接有沉淀框，所述沉淀框的右侧固定连接有分离箱，所述分离箱的内部活动连接有过滤板和吸附板，所述分离箱的右侧固定连接有抽水管，所述抽水管的外侧固定连接有送水泵，所述抽水管的右侧固定连接有混合箱，所述混合箱的顶部固定连接有电机。该环保循环式工业污水处理系统，通过设置的过滤处理机构，方便在使用时对工业废水进行一个流程的过滤，且在过滤时可提高混合液与水的接触面积，有助于提高对水质的净化效率。
权利要求书

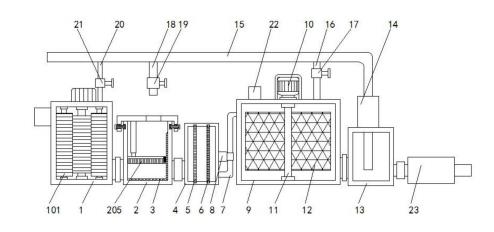

1.环保循环式工业污水处理系统，包括粉碎箱(1)，其特征在于：所述粉碎箱(1)的一侧设置有过滤处理机构，所述粉碎箱(1)的一侧设置有循环处理机构；所述过滤处理机构包括与粉碎箱(1)固定连接的沉淀池(2)，所述粉碎箱(1)的内部设置有粉碎轴(101)，所述沉淀(2)的内部活动连接有沉淀框(3)，所述沉淀框(3)的右侧固定连接有分离箱(4)，所述分离箱(4)的内部活动连接有过滤板(5)和吸附板(6)，所述分离箱(4)的右侧固定连接有抽水管(7)，所述抽水管(7)的外侧固定连接有送水泵(8)，所述抽水管(7)的右侧固定连接有混合箱(9)，所述混合箱(9)的顶部固定连接有电机(10)，所述电机(10)的输出轴固定连接有转杆(11)，所述转杆(11)的左右两侧均固定连接有搅拌板(12)，所述混合箱(9)的右侧固定连接有待定箱检测箱(13)，所述待定箱检测箱(13)的右侧固定连接有纤维过滤器(23)；所述循环处理机构包括与待定箱检测箱(13)固定连接的循环管(15)，所述待定箱检测箱(13)的顶部固定连接有与循环管(15)固定连接的抽水泵(14)，所述循环管(15)的底部固定连接有与混合箱(9)固定连接有第一处理管(16)，所述第一处理管(16)的外侧均固定连接有第二阀门(17)，所述循环管(15)的底部固定连接有第二处理管(16)，所述第二处理管(18)的外侧固定连接有第二阀门(19)，所述循环管(15)的底部固定连接有第三处理管(20)，所述第三处理管(20)的外侧固定连接有第三阀门(21)；所述沉淀池(2)的顶部活动连接有顶盖(201)，所述顶盖(201)的内部和沉淀池(2)的左右两侧均螺纹连接有固定钉(202)，所述顶盖(201)的顶部固定连接有液压缸(203)，所述液压缸(203)的输出轴固定连接有刷座(204)，所述刷座(204)的底部固定连接有刷头(205)。
2.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述沉淀框(3)为多孔结构，所述沉淀框(3)的孔径为0.1mm。
3.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述过滤板(5)的内部填充有活性炭，所述吸附板(6)的内壁固定连接有生物过滤膜。
4.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述粉碎箱(1)和沉淀池(2)、沉淀池(2)和分离箱(4)、混合箱(9)和待定箱检测箱(13)、以及待定箱检测箱(13)和纤维过滤器(23)之间均固定连接有连通管，且连通管的外侧进固定连接有电控阀门。
5.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述分离箱(4)的正面铰接有密封门，所述搅拌板(12)为网板。
6.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述第三处理管(20)与粉碎箱(1)对应安装，所述第二处理管(18)与沉淀池(2)的位置相对应。
7.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述送水泵(8)的输出轴与输入轴均与抽水管(7)固定连接，所述送水泵(14)的输出轴与输入轴均与循环管(15)固定连接。
8.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述待定箱检测箱(13)的正面设置有取样管，所述纤维过滤器(23)的右侧固定连接有排水管，所述混合箱(9)的顶部固定连接有投料管(22)。
9.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述顶盖(201)的内部和沉淀池(2)的左右两侧均开设有螺纹孔，所述螺钉(202)通过螺纹孔分别与顶盖(201)和沉淀池(2)螺纹连接。
10.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述顶盖(201)的内部开设有进水孔，且进水孔与第二处理管(18)的位置相对应。
11.根据权利要求1所述的环保循环式工业污水处理系统，其特征在于：所述沉淀框(3)为L型，所述刷头(205)为L型并与沉淀框(3)相贴合。
发明内容
针对现有技术的不足，本发明提供了环保循环式工业污水处理系统，具备方便循环处理污水和提高污水净化效果等优点，解决了目前工业废水在进行排放时水质含有大量的有害物质，需要对污水进行集中的处理后达到国家的排放标准才可进行排放，然而现有技术中对污水进行排放时，不方便对污水进行循坏的处理，导致在进行排放时污水的各项指标在不合格的情况下无法根据不合格的指标进行再次的循环处理，降低了污水的处理效果的问题。
为实现上述目的，本发明提供如下技术方案：环保循环式工业污水处理系统，包括粉碎箱，所述粉碎箱的一侧设置有过滤处理机构，所述粉碎箱的一侧设置有循环处理机构；
所述过滤处理机构包括与粉碎箱固定连接的沉淀池，所述沉淀的内部活动连接有沉淀框，所述沉淀框的右侧固定连接有分离箱，所述分离箱的内部活动连接有过滤板和吸附板，所述分离箱的右侧固定连接有抽水管，所述抽水管的外侧固定连接有送水泵，所述抽水管的右侧固定连接有混合箱，所述混合箱的顶部固定连接有电机，所述电机的输出轴固定连接有转杆，所述转杆的左右两侧均固定连接有搅拌板，所述混合箱的右侧固定连接有待定箱检测箱，所述待定箱检测箱的右侧固定连接有纤维过滤器；
所述循环处理机构包括与待定箱检测箱固定连接的循环管，所述待定箱检测箱的顶部固定连接有与循环管固定连接的抽水泵，所述循环管的底部固定连接有与混合箱固定连接有第一处理管，所述第一处理管的外侧均固定连接有第二阀门，所述循环管的底部固定连接有第二处理管，所述第二处理管的外侧固定连接有第二阀门，所述循环管的底部固定连接有第三处理管，所述第三处理管的外侧固定连接有第三阀门；
所述沉淀池的顶部活动连接有顶盖，所述顶盖的内部和沉淀池的左右两侧均螺纹连接有固定钉，所述顶盖的顶部固定连接有液压缸，所述液压缸的输出轴固定连接有刷座，所述刷座的底部固定连接有刷头。
进一步，所述沉淀框为多孔结构，所述沉淀框的孔径为0.1mm。
进一步，所述过滤板的内部填充有活性炭，所述吸附板的内壁固定连接有生物过滤膜。
进一步，所述粉碎箱和沉淀池、沉淀池和分离箱、混合箱和待定箱检测箱、以及待定箱检测箱和纤维过滤器之间均固定连接有连通管，且连通管的外侧进固定连接有电控阀门。
进一步，所述分离箱的正面铰接有密封门，所述搅拌板为网板。
进一步，所述第三处理管与粉碎箱对应安装，所述第二处理管与沉淀池的位置相对应。
进一步，所述送水泵的输出轴与输入轴均与抽水管固定连接，所述送水泵的输出轴与输入轴均与循环管固定连接。
进一步，所述待定箱检测箱的正面设置有取样管，所述纤维过滤器的右侧固定连接有排水管，所述混合箱的顶部固定连接有投料管。
进一步，所述顶盖的内部和沉淀池的左右两侧均开设有螺纹孔，所述螺钉通过螺纹孔分别与顶盖和沉淀池螺纹连接。
进一步，所述顶盖的内部开设有进水孔，且进水孔与第二处理管的位置相对应。
进一步，所述沉淀框为L型，所述刷头为L型并与沉淀框相贴合。
与现有技术相比，本申请的技术方案具备以下有益效果：
1、该环保循环式工业污水处理系统，通过设置的过滤处理机构。方便在使用时对工业废水进行一个流程的过滤，且在过滤时可提高混合液与水的接触面积，有助于提高对水质的净化效率。
2、该环保循环式工业污水处理系统，通过设置的循环处理机构，方便在使用时根据检查的数据显示，观察水质不合格的指标显示，在根据数据选择将水质送到其中的一个流程进行再次的循环过滤，依次往复的对水进行净化和过滤，当数据指标检测合格后在将水送到纤维过滤器过滤后在将污水进行排放，解决了目前工业废水在进行排放时水质含有大量的有害物质，需要对污水进行集中的处理后达到国家的排放标准才可进行排放，然而现有技术中对污水进行排放时，不方便对污水进行循坏的处理，导致在进行排放时污水的各项指标在不合格的情况下无法根据不合格的指标进行再次的循环处理，降低了污水的处理效果的问题。
（发明人：吴伟军;杨震华;姚朋飞）
