公布日：2022.11.01
申请日：2022.06.24
分类号：C02F9/12(2006.01)I;C02F11/13(2019.01)I

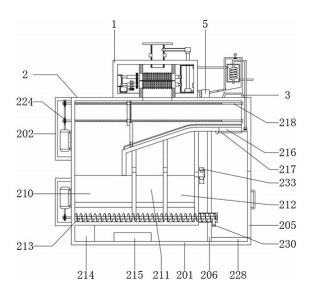

摘要
本发明公开了一种农村生活污水生物净化并资源化利用的方法，包括小型破碎机、净化设备与气液分离机构，小型破碎机包括第一机箱、进污管道、驱动机构、破碎机构与储水箱，进污管道的外壁插接有磁块；沉淀池、第一曝气池与第二曝气池的底部均螺纹安装有排泥机构，第二机箱的底部且位于内胆的下方分别螺纹安装有控制箱与充氧泵。本发明能够破碎大体积且质地坚硬的垃圾以及分离出难以破碎的铁制垃圾，并且设备可小型化生产制造，不会因为部分农村地区的气候过热或过冷对设备的运行以及污水处理的效果造成影响，能够为用户进行定制不同的净化污水的方案，操作简单，体验更佳，更加适用于农村中生活的人们。
权利要求书
1.一种农村生活污水生物净化并资源化利用的方法，包括小型破碎机、净化设备与气液分离机构，其特征在于：所述小型破碎机包括第一机箱、进污管道、驱动机构、破碎机构与储水箱，所述进污管道的外壁插接有磁块；所述气液分离机构包括引气管、外筒、冷凝管与接水盒；所述净化设备包括第二机箱与外接机壳，所述第二机箱的顶部设置有进料口，所述第二机箱的内壁且位于进料口的正下方设置有接料板，所述接料板靠近外接机壳的一端向下倾斜，所述第二机箱的外表面远离外接机壳的一侧转动安装有排渣门，所述第二机箱的内壁靠近排渣门的一侧且位于接料板的底部设置有第一隔板，所述第二机箱的内壁远离第一隔板的一侧螺纹安装有内胆，所述内胆通过第二隔板与第三隔板划分为沉淀池、第一曝气池与第二曝气池，所述沉淀池、第一曝气池与第二曝气池的底部均为弧形，所述沉淀池、第一曝气池与第二曝气池的底部朝向不同的角度，所述沉淀池、第一曝气池与第二曝气池的底部均螺纹安装有排泥机构，所述第二机箱的底部且位于内胆的下方分别螺纹安装有控制箱与充氧泵。
2.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述接料板的内侧面远离外接机壳的一端设置有漏渣口，所述接料板的下端面靠近漏渣口的一侧通过伺服马达转动安装有密封板，所述第二机箱的顶部且位于接料板的上方设置有排渣机构，所述排渣机构包括丝杆与伸缩滤板，所述伸缩滤板的两端设置有与丝杆配合的丝套，所述接料板的上端面且位于接料板的两端均焊接有导轨，所述伸缩滤板的外表面转动安装有双滑轮组，所述丝杆通过轴承转动连接于第二机箱的两侧壁中，所述丝杆的外表面且位于外接机壳的内部设置有第一蜗轮。
3.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述破碎机构包括安装板、破碎辊、轴管、第二蜗轮与齿轮，所述第一机箱的内壁远离储水箱的一侧设置有循环箱，所述轴管通过轴承转动连接于安装板、储水箱以及循环箱的内侧面，所述储水箱的内侧面分别螺纹安装有微型水泵与电加热棒。
4.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述进污管道的内侧面插接有冲水管路，所述冲水管路贯穿第一机箱和储水箱并与微型水泵连接。
5.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述排泥机构的数量为三组，所述排泥机构包括排泥管、轴杆与螺旋叶片，所述排泥管贯穿第一隔板，所述第二机箱的底部且位于第一隔板与排渣门之间螺纹安装有加热板，所述排泥管的底部靠近加热板的一侧插接有出泥管，所述出泥管的内侧面设置有电动闸阀。
6.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述第二隔板的内侧面、第三隔板的内侧面与内胆的内侧面靠近第一隔板的一侧均设置有溢流孔，所述内胆的外表面靠近第一隔板的一侧设置有导水盒，所述导水盒的顶部螺纹安装有紫外线灯，所述导水盒的底部设置有排水管。
7.根据权利要求1所述的一种农村生活污水生物净化并资源化利用的方法，其特征在于：所述引气管依次贯穿冷凝管、外筒与第二机箱并延伸至漏渣口的一侧，所述引气管位于冷凝管内部的部分呈螺旋状，所述冷凝管的内壁从上至下分别插接有出水管与进水管，所述出水管延伸至储水箱的内部，所述外筒的内壁底部插接有连管，所述连管的一端插接于接水盒的内侧面，所述外筒的内底靠近连管的一侧向下倾斜，所述外筒的顶部插接有排气管，所述排气管的外表面设置有滤盒。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种农村生活污水生物净化并资源化利用的方法，其能够破碎大体积且质地坚硬的垃圾以及分离出难以破碎的铁制垃圾，并且设备可小型化生产制造，不会因为部分农村地区的气候过热或过冷对设备的运行以及污水处理的效果造成影响，能够为用户进行定制不同的净化污水的方案，操作简单，体验更佳，更加适用于农村中生活的人们。
为了实现上述目的，本发明提供如下技术方案：一种农村生活污水生物净化并资源化利用的方法，包括小型破碎机、净化设备与气液分离机构，所述小型破碎机包括第一机箱、进污管道、驱动机构、破碎机构与储水箱，所述进污管道的外壁插接有磁块；所述气液分离机构包括引气管、外筒、冷凝管与接水盒；所述净化设备包括第二机箱与外接机壳，所述第二机箱的顶部设置有进料口，所述第二机箱的内壁且位于进料口的正下方设置有接料板，所述接料板靠近外接机壳的一端向下倾斜，所述第二机箱的外表面远离外接机壳的一侧转动安装有排渣门，所述第二机箱的内壁靠近排渣门的一侧且位于接料板的底部设置有第一隔板，所述第二机箱的内壁远离第一隔板的一侧螺纹安装有内胆，所述内胆通过第二隔板与第三隔板划分为沉淀池、第一曝气池与第二曝气池，所述沉淀池、第一曝气池与第二曝气池的底部均为弧形，所述沉淀池、第一曝气池与第二曝气池的底部朝向不同的角度，所述沉淀池、第一曝气池与第二曝气池的底部均螺纹安装有排泥机构，所述第二机箱的底部且位于内胆的下方分别螺纹安装有控制箱与充氧泵。
优选的，所述接料板的内侧面远离外接机壳的一端设置有漏渣口，所述接料板的下端面靠近漏渣口的一侧通过伺服马达转动安装有密封板，所述第二机箱的顶部且位于接料板的上方设置有排渣机构，所述排渣机构包括丝杆与伸缩滤板，所述伸缩滤板的两端设置有与丝杆配合的丝套，所述接料板的上端面且位于接料板的两端均焊接有导轨，所述伸缩滤板的外表面转动安装有双滑轮组，所述丝杆通过轴承转动连接于第二机箱的两侧壁中，所述丝杆的外表面且位于外接机壳的内部设置有第一蜗轮。
优选的，所述破碎机构包括安装板、破碎辊、轴管、第二蜗轮与齿轮，所述第一机箱的内壁远离储水箱的一侧设置有循环箱，所述轴管通过轴承转动连接于安装板、储水箱以及循环箱的内侧面，所述储水箱的内侧面分别螺纹安装有微型水泵与电加热棒。
优选的，所述进污管道的内侧面插接有冲水管路，所述冲水管路贯穿第一机箱和储水箱并与微型水泵连接。
优选的，所述排泥机构的数量为三组，所述排泥机构包括排泥管、轴杆与螺旋叶片，所述排泥管贯穿第一隔板，所述第二机箱的底部且位于第一隔板与排渣门之间螺纹安装有加热板，所述排泥管的底部靠近加热板的一侧插接有出泥管，所述出泥管的内侧面设置有电动闸阀。
优选的，所述第二隔板的内侧面、第三隔板的内侧面与内胆的内侧面靠近第一隔板的一侧均设置有溢流孔，所述内胆的外表面靠近第一隔板的一侧设置有导水盒，所述导水盒的顶部螺纹安装有紫外线灯，所述导水盒的底部设置有排水管。
优选的，所述引气管依次贯穿冷凝管、外筒与第二机箱并延伸至漏渣口的一侧，所述引气管位于冷凝管内部的部分呈螺旋状，所述冷凝管的内壁从上至下分别插接有出水管与进水管，所述出水管延伸至储水箱的内部，所述外筒的内壁底部插接有连管，所述连管的一端插接于接水盒的内侧面，所述外筒的内底靠近连管的一侧向下倾斜，所述外筒的顶部插接有排气管，所述排气管的外表面设置有滤盒。
本发明与现有技术相比，其有益效果为：1、设置有小型破碎机，能够将树枝、未切碎的瓜果、误掉的肥皂等大体积且质地坚硬的垃圾破碎成渣子，避免其直接进行处理容易对设备、管道造成堵塞，同时也更加适用于农村的真实情况。
2、设置有磁块，可吸引污水中的铁制垃圾，如铁丝、钢丝球以及误掉的其他含铁垃圾，并且方便取出，避免难以破碎的铁制垃圾进入对各部件、管道造成损坏或堵塞。
3、设置有内胆与排泥机构，在能够实现污水分级处理的基础上，能够对设置在同一机箱中不同处理池中的残渣与污泥分别排出，并排到同一空间中，方便残渣与污泥的处理以及后续利用，使得净化设备可小型化生产制造。
4、设置有储水箱与加热片，既能够提供冲水功能，又能使破碎机构保持在一定的设定温度，具有将破碎机构以及污水维持在设定温度的功能，避免部分农村地区过热或过冷对设备的运行以及污水处理的效果造成影响。
5、设置有控制箱，搭载单片机以及GSM远程无线传输模块的控制箱，能够实现用户像操控智能家电一样远程操控净化设备的运行，并且可以为用户进行定制不同的净化污水的方案，例如用户可根据实际情况将排渣与排泥的运行设在深夜或其他固定时间，也可以手动控制排渣与排泥的运行立即执行，更加的智能化，让用户的体验更佳。
（发明人：梁淑欣;李泽;芮利亭;张永奇）
