公布日：2022.11.08
申请日：2022.08.11
分类号：C02F9/04(2006.01)I
摘要
本发明提供污水中水处理控制系统，涉及污水处理技术领域。该基于水处理控制系统，包括污水处理箱，所述污水处理箱的内部底端两侧且两端均固定连接有支撑块，所述支撑块的顶端固定连接有第一滑槽，所述第一滑槽的内部滑动配合有滑块，所述滑块的顶端固定连接有污水杂质分离箱，所述污水杂质分离箱的中部固定连接有滤网。通过设置有污水杂质分离箱、滤网、第一滑槽、滑块、滚轮和弧形口，实现了污水处理。通过污水杂质分离箱灌入污水，通过滤网实现污水和杂质的分离操作，防止出现堵塞问题，而对于污水杂质分离箱储存较满后可通过第一滑槽、滑块和滚轮、弧形口实现配合，达到便于取出清理操作的目的。
权利要求书
1.污水中水处理控制系统，包括污水处理箱（1），其特征在于：所述污水处理箱（1）的内部底端两侧且两端均固定连接有支撑块（302），所述支撑块（302）的顶端固定连接有第一滑槽（301），所述第一滑槽（301）的内部滑动配合有滑块（305），所述滑块（305）的顶端固定连接有污水杂质分离箱（3），所述污水杂质分离箱（3）的外侧中部固定连接有滤网（303）；所述污水杂质分离箱（3）的底部两端均固定连接有弧形口（304），所述弧形口（304）的底端滚动配合有滚轮（4），所述滚轮（4）的两端均固定连接有连接杆，且连接杆的外部套设有轴承（401）；所述污水处理箱（1）的底部一端固定连接有流通管（102），所述流通管（102）的另一端插接有净化箱（9），所述净化箱（9）的内部下方两侧均固定连接有凹槽（7），所述凹槽（7）的内部顶端贴合有吸附层（701），所述吸附层（701）的底端固定连接有净化层（702），所述净化层（702）的底端固定连接有活性炭层（703），所述活性炭层（703）的底端固定连接有滤网层（704）。
2.根据权利要求1所述的污水中水处理控制系统，其特征在于：所述污水处理箱（1）的顶端两侧均开设有通孔（6），所述通孔（6）的内部插接有污水进管（2），所述污水进管（2）的底端固定连接有连接管口（201）。
3.根据权利要求1所述的污水中水处理控制系统，其特征在于：所述轴承（401）的底端固定连接有支撑杆（405），所述支撑杆（405）的底端固定连接有支撑板（404），所述支撑板（404）的中部开设有螺纹孔，且螺纹孔的内部螺纹连接有丝杠（406）。
4.根据权利要求3所述的污水中水处理控制系统，其特征在于：所述丝杠（406）的顶端转动配合有支撑架（402），所述支撑板（404）的两端滑动配合有第二滑槽（403），所述丝杠（406）的底端固定连接有手轮（407）。
5.根据权利要求4所述的污水中水处理控制系统，其特征在于：所述手轮（407）的外部开设有开口，所述污水处理箱（1）的底端四角均固定连接有支撑腿（101），且支撑腿（101）和污水处理箱（1）固定连接，且支撑腿（101）的数量为四个。
6.根据权利要求1所述的污水中水处理控制系统，其特征在于：所述净化箱（9）的连接顶端固定连接有驱动电机（901），所述驱动电机（901）驱动端设置有转轴，且转轴的外部固定连接有若干搅拌杆（903），所述净化箱（9）的顶部一端插接有进药漏斗（902）。
7.根据权利要求1所述的污水中水处理控制系统，其特征在于：所述污水处理箱（1）的前侧铰接有箱门（5），所述箱门（5）的中部固定连接有控制面板（502），所述箱门（5）的中部一侧固定连接有把手（501）。
8.根据权利要求1所述的污水中水处理控制系统，其特征在于：所述净化箱（9）的底端中部固定连接有排水管（904）。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了污水中水处理控制系统，解决了污水堵塞和杂质难清理问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：污水中水处理控制系统，包括污水处理箱，所述污水处理箱的内部底端两侧且两端均固定连接有支撑块，所述支撑块的顶端固定连接有第一滑槽，所述第一滑槽的内部滑动配合有滑块，所述滑块的顶端固定连接有污水杂质分离箱，所述污水杂质分离箱的外侧中部固定连接有滤网；所述污水杂质分离箱的底部两端均固定连接有弧形口，所述弧形口的底端滚动配合有滚轮，所述滚轮的两端均固定连接有连接杆，且连接杆的外部套设有轴承；所述污水处理箱的底部一端固定连接有流通管，所述流通管的另一端插接有净化箱，所述净化箱的内部下方两侧均固定连接有凹槽，所述凹槽的内部顶端贴合有吸附层，所述吸附层的底端固定连接有净化层，所述净化层的底端固定连接有活性炭层，所述活性炭层的底端固定连接有滤网层。
优选的，所述污水处理箱的顶端两侧均开设有通孔，所述通孔的内部插接有污水进管，所述污水进管的底端固定连接有连接管口。
优选的，所述轴承的底端固定连接有支撑杆，所述支撑杆的底端固定连接有支撑板，所述支撑板的中部开设有螺纹孔，且螺纹孔的内部螺纹连接有丝杠。
优选的，所述丝杠的顶端转动配合有支撑架，所述支撑板的两端滑动配合有第二滑槽，所述丝杠的底端固定连接有手轮。
优选的，所述手轮的外部开设有开口，所述污水处理箱的底端四角均固定连接有支撑腿，且支撑腿和污水处理箱固定连接，且支撑腿的数量为四个。
优选的，所述净化箱的连接顶端固定连接有驱动电机，所述驱动电机驱动端设置有转轴，且转轴的外部固定连接有若干搅拌杆，所述净化箱的顶部一端插接有进药漏斗。
优选的，所述污水处理箱的前侧铰接有箱门，所述箱门的中部固定连接有控制面板，所述箱门的中部一侧固定连接有把手。
优选的，所述净化箱的底端中部固定连接有排水管。

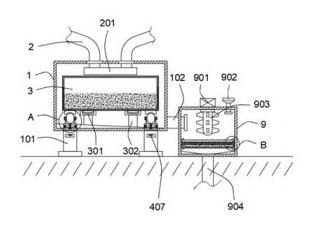

工作原理：在使用时首先通过将污水进管2进行连接污水管，实现污水流通，且流通后进入污水杂质分离箱3的内部，通过污水和杂质均进入污水杂质分离箱3内部后水分通过滤网303实现过滤渗透操作，使其污水通过流通至污水处理箱1的内部，通过污水处理箱1的内部底端倾斜设计，使其水分在水槽内流通至流通管102内部，通过进入净化箱9的内部，随后通过进药漏斗902实现灌入消毒药，且通过驱动电机901实现驱动，将带动搅拌杆903实现搅拌操作，在搅拌过程中污水通过缓慢渗透通过进入吸附层701的内部，随后再次通过净化层702、活性炭层703和滤网层704实现过滤操作，且过滤后再次通过排水管904实现合理排放作用；在污水杂质分离箱3的内部如储存较满后通过打开箱门5，通过转动手轮407将丝杠406进行转动，通过丝杠406与丝杠406螺纹转动配合，达到螺纹上升，通过支撑板404顶起支撑杆405，使其支撑杆405顶部轴承401顶起，使其通过滚轮4与弧形口304贴合，通过第一滑槽301、滑块305和滚轮4、弧形口304滚动和滑动配合，减少摩擦力作用，使污水杂质分离箱3进行取出，对杂质统一处理操作。
（三）有益效果本发明提供了污水中水处理控制系统。具备以下有益效果：1、本发明、通过污水杂质分离箱灌入污水，通过滤网实现污水和杂质分离操作，防止造成流通时出现堵塞问题，达到便于取出清理操作的目的。
2、本发明、设置有净化箱，通过净化箱灌入污水，通过进药漏斗灌入消毒药，通过吸附层、净化层、活性炭层和滤网层实现过滤操作，使其排放达到合理标准。
（发明人：杨宝兴;张丰;张磊;张海波;赵宏军;王亚然;刘恒娥;王宁）
