公布日：2022.10.18
申请日：2022.07.07
分类号：C02F9/04(2006.01)I;B01D29/94(2006.01)I
摘要
本发明公开了一种工厂用多重污水处理器，其结构包括：初滤仓机体、反应池、回流泵装置、出水管、消毒池、底座、调节池，使设备使用时，通过设有的机构，使本发明能够实现避免工业污水中存在较多的絮状物等杂物，传统的过滤方式杂物容易滞留于过滤网上，而不定期清理则会产生堵塞的问题，进而直接影响水处理的效率的问题，使设备通过特有的过滤筛斗对其进行初步过滤，并在联动器与外部伺服电机组的配合下，能够定期将所过滤的杂物进行旋转倾倒，进而使其落入到回收仓内，通过设有的活动底盘，能够根据装载容量的增加而向下延展，更加的灵活，同时通过调节器的配合使其进行上升，并可往外进行回收倾倒，更加的方便。
权利要求书

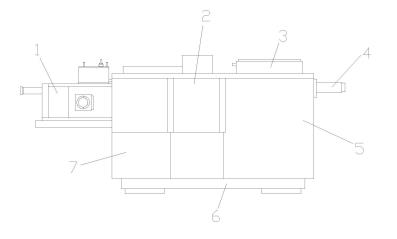

1.一种工厂用多重污水处理器，其结构包括：初滤仓机体（1）、反应池（2）、回流泵装置（3）、出水管（4）、消毒池（5）、底座（6）、调节池（7），所述出水管（4）设于消毒池（5）外侧且与消毒池（5）扣接，所述消毒池（5）左侧设有反应池（2），其特征在于：所述反应池（2）设于调节池（7）右侧且与调节池（7）扣接，所述消毒池（5）上方锁接有回流泵装置（3），所述调节池（7）左上方扣接有初滤仓机体（1）；所述初滤仓机体（1）包括过滤斗装置（A）、装配外框（B）、衔接槽（D）、伺服电机组（F）、衔接斗（G）、进水管（H），所述进水管（H）设于衔接斗（G）左侧且与衔接斗（G）扣接，所述衔接斗（G）设于装配外框（B）左侧，所述装配外框（B）中部设有过滤斗装置（A），所述过滤斗装置（A）前端设有伺服电机组（F），所述过滤斗装置（A）右侧设有衔接槽（D）。
2.根据权利要求1所述的一种工厂用多重污水处理器，其特征在于：所述过滤斗装置（A）包括收集槽装置（a）、隔断框（b）、限位架（d）、回流槽（e）、过滤筛斗（h）、轨道（j）、联动器（k）,所述收集槽装置（a）设于限位架（d）上方且与限位架（d）扣接，所述限位架（d）下方设有回流槽（e），所述回流槽（e）前侧设有过滤筛斗（h），所述过滤筛斗（h）通过联动器（k）与外侧隔断框（b）扣接，所述隔断框（b）前侧设有轨道（j）。
3.根据权利要求2所述的一种工厂用多重污水处理器，其特征在于：所述收集槽装置（a）包括提拉块（1a）、调节器（2a）、上支撑板（3a）、连接杆组（5a）、活动底盘（7a）、回收仓（8a）、缓冲杆（9a）、配合套管（0a），所述提拉块（1a）设于上支撑板（3a）两侧且与上支撑板（3a）焊接，所述上支撑板（3a）中部贯穿有调节器（2a），所述上支撑板（3a）右侧下方锁接有连接杆组（5a），所述调节器（2a）下方设有配合套管（0a），所述配合套管（0a）下方设有回收仓（8a），所述回收仓（8a）中部扣接有活动底盘（7a），所述回收仓（8a）前侧设有缓冲杆（9a）。
4.根据权利要求3所述的一种工厂用多重污水处理器，其特征在于：所述调节器（2a）包括螺纹内杆（21）、调节螺母（23）、固定套（25），所述螺纹内杆（21）贯穿于调节螺母（23）中部，所述调节螺母（23）下方设有固定套（25），所述固定套（25）与调节螺母（23）间隙配合。
5.根据权利要求3所述的一种工厂用多重污水处理器，其特征在于：所述活动底盘（7a）包括应力外环（72）、活动套杆（74）、漏网框（76），所述漏网框（76）设于活动套杆（74）下方，且与活动套杆（74）扣接，所述活动套杆（74）上方设有应力外环（72）。
6.根据权利要求2所述的一种工厂用多重污水处理器，其特征在于：所述联动器（k）与外部伺服电机组（F）的动力轴相连接，通过伺服电机组（F）的正反转带动其旋转。
7.根据权利要求3所述的一种工厂用多重污水处理器，其特征在于：所述连接杆组（5a）为伸缩结构，能够根据螺纹内杆（21）的上下位移进行对应的伸缩。
8.根据权利要求3所述的一种工厂用多重污水处理器，其特征在于：所述缓冲杆（9a）为橡胶材料制成，用于配合过滤筛斗（h）倾倒时候的缓冲。
发明内容
针对现有技术存在的不足，本发明目的是提供一种工厂用多重污水处理器，以解决现有的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种工厂用多重污水处理器，其结构包括：初滤仓机体、反应池、回流泵装置、出水管、消毒池、底座、调节池，所述出水管设于消毒池外侧且与消毒池扣接，所述消毒池左侧设有反应池，所述反应池设于调节池右侧且与调节池扣接，所述消毒池上方锁接有回流泵装置，所述调节池左上方扣接有初滤仓机体，所述初滤仓机体包括过滤斗装置、装配外框、衔接槽、伺服电机组、衔接斗、进水管，所述进水管设于衔接斗左侧且与衔接斗扣接，所述衔接斗设于装配外框左侧，所述装配外框中部设有过滤斗装置，所述过滤斗装置前端设有伺服电机组，所述过滤斗装置右侧设有衔接槽。
作为优选，所述过滤斗装置包括收集槽装置、隔断框、限位架、回流槽、过滤筛斗、轨道、联动器,所述收集槽装置设于限位架上方且与限位架扣接，所述限位架下方设有回流槽，所述回流槽前侧设有过滤筛斗，所述过滤筛斗通过联动器与外侧隔断框扣接，所述隔断框前侧设有轨道。
作为优选，所述收集槽装置包括提拉块、调节器、上支撑板、连接杆组、活动底盘、回收仓、缓冲杆、配合套管，所述提拉块设于上支撑板两侧且与上支撑板焊接，所述上支撑板中部贯穿有调节器，所述上支撑板右侧下方锁接有连接杆组，所述调节器下方设有配合套管，所述配合套管下方设有回收仓，所述回收仓中部扣接有活动底盘，所述回收仓前侧设有缓冲杆。
作为优选，所述调节器包括螺纹内杆、调节螺母、固定套，所述螺纹内杆贯穿于调节螺母中部，所述调节螺母下方设有固定套，所述固定套与调节螺母间隙配合。
作为优选，所述活动底盘包括应力外环、活动套杆、漏网框，所述漏网框设于活动套杆下方，且与活动套杆扣接，所述活动套杆上方设有应力外环。
作为优选，所述联动器与外部伺服电机组的动力轴相连接，通过伺服电机组的正反转带动其旋转。
作为优选，所述连接杆组为伸缩结构，能够根据螺纹内杆的上下位移进行对应的伸缩。
作为优选，所述缓冲杆为橡胶材料制成，用于配合过滤筛斗倾倒时候的缓冲。
有益效果与现有技术相比，本发明的有益效果是：在工业废水的进入后，通过特有的过滤筛斗对其进行初步过滤，并在联动器与外部伺服电机组的配合下，能够定期将所过滤的杂物进行旋转倾倒，进而使其落入到回收仓内，通过设有的活动底盘，能够根据装载容量的增加而向下延展，更加的灵活，同时通过调节器的配合使其进行上升，并可往外进行回收倾倒，更加的方便。
（发明人：王宁;王世友;王中和）
