公布日：2022.02.25
申请日：2021.11.19
分类号：C02F1/00(2006.01)I;C02F103/16(2006.01)N
摘要
本发明的目的是为了解决电镀废水的处理问题，公开了一种表面处理用废水循环过滤装置，包括导向板，所述导向板上表面固定安装有握柄，所述导向板中部套有握杆，所述握杆顶端固定安装有握环，所述握杆下端固定安装有连接架，所述连接架下表面左右两侧分别固定安装有第二电机和第一电机，所述第一电机和第二电机之间固定安装有固定杆，所述第一电机下侧装有第一钻杆，所述第二电机下侧装有第二钻杆，所述导向板下表面左右两侧分别安装有第二支撑板和第一支撑板，所述第一支撑板和第二支撑板下端均固定安装有底座。本发明通过第一钻杆和第二钻杆在斜坡上钻洞，可以利用斜坡的土壤对电镀废水进行循环过滤，从而使得电镀废水排放的时候减少污染。
权利要求书

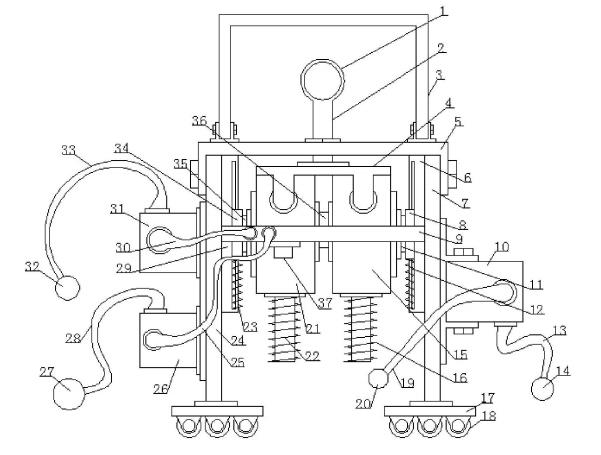

1.一种表面处理用废水循环过滤装置，包括导向板(5)，其特征在于：所述导向板(5)上表面固定安装有握柄(3)，所述导向板(5)中部套有握杆(2)，所述握杆(2)顶端固定安装有握环(1)，所述握杆(2)下端固定安装有连接架(4)，所述连接架(4)下表面左右两侧分别固定安装有第二电机(21)和第一电机(15)，所述第一电机(15)和第二电机(21)之间固定安装有固定杆(36)，所述第一电机(15)下侧装有第一钻杆(16)，所述第二电机(21)下侧装有第二钻杆(22)，所述导向板(5)下表面左右两侧分别安装有第二支撑板(24)和第一支撑板(7)，所述第一支撑板(7)和第二支撑板(24)下端均固定安装有底座(17)，所述底座(17)底面均匀安装有万向轮(18)，所述第一支撑板(7)右侧面固定安装有第二物料泵(10)，所述第二物料泵(10)上连接有第一连接管(13)和第二连接管(19)，所述第一连接管(13)外端固定连接有第一连接球(14)，所述第二连接管(19)外端固定连接有第二连接球(20)，所述第一支撑板(7)左侧面固定安装有第一滑架(6)，所述第一滑架(6)外套有第一滑管(8)，所述第一滑管(8)与第一滑架(6)下端之间固定连接有第一螺旋弹簧(12)，所述第一滑管(8)与第一电机(15)之间固定连接有第一连接杆(11)，所述第二支撑板(24)右侧面固定安装有第二滑架(29)，所述第二滑架(29)外套有第二滑管(34)，所述第二滑管(34)与第二电机(21)之间固定连接有第二连接杆(35)，所述第二滑管(34)与第二滑架(29)下端之间固定连接有第二螺旋弹簧(23)，所述第二支撑板(24)左侧面上下分别安装有水泵(31)和第一物料泵(26)，所述水泵(31)上连接有第六连接管(33)，所述第六连接管(33)外端固定连接有第四连接球(32)，所述第一物料泵(26)上连接有第四连接管(28)，所述第四连接管(28)外端固定连接有第三连接球(27)，所述第一支撑板(7)与第二支撑板(24)之间横向固定安装有通料管(9)，所述通料管(9)与第一物料泵(26)之间连接有第三连接管(25)，所述通料管(9)与水泵(31)之间连接有第五连接管(30)，所述通料管(9)下表面左侧固定安装有喷头(37)。
2.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述导向板(5)中部开有供握杆(2)滑动的孔洞。
3.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述第一滑架(6)和第二滑架(29)均为长方形框体，第一滑架(6)与第一滑管(8)滑动配合，第二滑架(29)与第二滑管(34)滑动配合。
4.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述第二钻杆(22)的直径大于第一钻杆(16)。
5.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述第一连接球(14)、第二连接球(20)、第三连接球(27)和第四连接球(32)均为网状结构。
6.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述通料管(9)与第三连接管(25)和第五连接管(30)相通。
7.根据权利要求1所述的一种表面处理用废水循环过滤装置，其特征在于：所述喷头(37)与通料管(9)相通。
发明内容
本发明的目的是为了解决现有技术的不足，提供了一种表面处理用废水循环过滤装置。
本发明是通过以下技术方案实现：
一种表面处理用废水循环过滤装置，包括导向板，所述导向板上表面固定安装有握柄，所述导向板中部套有握杆，所述握杆顶端固定安装有握环，所述握杆下端固定安装有连接架，所述连接架下表面左右两侧分别固定安装有第二电机和第一电机，所述第一电机和第二电机之间固定安装有固定杆，所述第一电机下侧装有第一钻杆，所述第二电机下侧装有第二钻杆，所述导向板下表面左右两侧分别安装有第二支撑板和第一支撑板，所述第一支撑板和第二支撑板下端均固定安装有底座，所述底座底面均匀安装有万向轮，所述第一支撑板右侧面固定安装有第二物料泵，所述第二物料泵上连接有第一连接管和第二连接管，所述第一连接管外端固定连接有第一连接球，所述第二连接管外端固定连接有第二连接球，所述第一支撑板左侧面固定安装有第一滑架，所述第一滑架外套有第一滑管，所述第一滑管与第一滑架下端之间固定连接有第一螺旋弹簧，所述第一滑管与第一电机之间固定连接有第一连接杆，所述第二支撑板右侧面固定安装有第二滑架，所述第二滑架外套有第二滑管，所述第二滑管与第二电机之间固定连接有第二连接杆，所述第二滑管与第二滑架下端之间固定连接有第二螺旋弹簧，所述第二支撑板左侧面上下分别安装有水泵和第一物料泵，所述水泵上连接有第六连接管，所述第六连接管外端固定连接有第四连接球，所述第一物料泵上连接有第四连接管，所述第四连接管外端固定连接有第三连接球，所述第一支撑板与第二支撑板之间横向固定安装有通料管，所述通料管与第一物料泵之间连接有第三连接管，所述通料管与水泵之间连接有第五连接管，所述通料管下表面左侧固定安装有喷头。
作为优选，所述导向板中部开有供握杆滑动的孔洞。
作为优选，所述第一滑架和第二滑架均为长方形框体，第一滑架与第一滑管滑动配合，第二滑架与第二滑管滑动配合。
作为优选，所述第二钻杆的直径大于第一钻杆。
作为优选，所述第一连接球、第二连接球、第三连接球和第四连接球均为网状结构。
作为优选，所述通料管与第三连接管和第五连接管相通。
作为优选，所述喷头与通料管相通。
与现有技术相比，本发明的有益效果是：
本发明通过第一电机和第二电机的驱动，可以使用第一钻杆和第二钻杆在土坡上进行钻洞，通过在倾斜的坡上钻洞，可以利用土坡实现对电镀废水的过滤，通过第二钻杆的直径大于第一钻杆，就更方便将电镀废水向下流，通过设置水泵，方便对电镀废水进行加水稀释，实现对电镀废水的初步稀释，通过第二物料泵的设置，可以对经过土坡过滤后的废液进行收集，从而便于实现对电镀废水的循环过滤，通过第一滑架和第二滑架的配合，从而可以对第一钻杆和第二钻杆钻洞的深度进行控制，方便根据土坡的土质情况进行控制，有效利用现场的土地资源实现对电镀废水的过滤。本发明通过第一钻杆和第二钻杆在斜坡上钻洞，可以利用斜坡的土壤对电镀废水进行循环过滤，从而使得电镀废水排放的时候减少污染。
（发明人：邓金虎）
