公布日：2022.01.04
申请日：2021.11.08
分类号：C02F1/00(2006.01)I;C02F1/28(2006.01)I;C02F101/10(2006.01)N;C02F103/34(2006.01)N
摘要

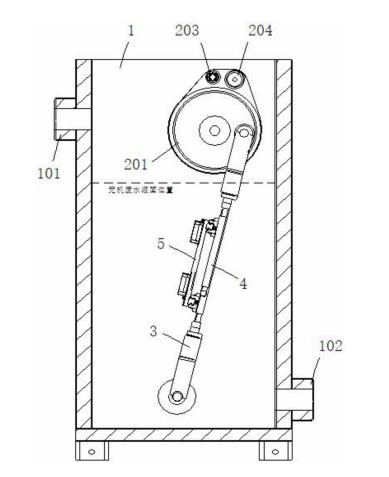

本发明公开了一种化工无机废水零排放处理装置。包括缓冲调节池本体、缓冲调节驱动结构、缓冲调节伸缩杆、调节吸附板件和缓冲过滤板件，缓冲调节驱动结构位于缓冲调节池本体的顶端部设置，缓冲调节伸缩杆的顶端部转动连接缓冲调节驱动结构，缓冲调节伸缩杆的底端部转动连接缓冲调节池本体，缓冲调节驱动结构驱动缓冲调节伸缩杆往复转动的同时伸缩，调节吸附板件位于缓冲调节伸缩杆设置，调节吸附板件位于缓冲调节池本体的无机废水进液口和缓冲调节池本体的无机废水排液口之间设置，缓冲过滤板件位于调节吸附板件朝向缓冲调节池本体的无机废水进液口一侧设置。
权利要求书
1.一种化工无机废水零排放处理装置，其特征在于：包括缓冲调节池本体、缓冲调节驱动结构、缓冲调节伸缩杆、调节吸附板件和缓冲过滤板件，所述缓冲调节驱动结构位于所述缓冲调节池本体的顶端部设置，所述缓冲调节伸缩杆的顶端部转动连接所述缓冲调节驱动结构，所述缓冲调节伸缩杆的底端部转动连接所述缓冲调节池本体，所述缓冲调节驱动结构驱动所述缓冲调节伸缩杆往复转动的同时伸缩，所述调节吸附板件位于所述缓冲调节伸缩杆设置，所述调节吸附板件位于所述缓冲调节池本体的无机废水进液口和所述缓冲调节池本体的无机废水排液口之间设置，所述缓冲过滤板件位于所述调节吸附板件朝向所述缓冲调节池本体的无机废水进液口一侧设置。
2.根据权利要求1所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节驱动结构包括驱动转盘和驱动减速电机，所述驱动转盘转动连接所述缓冲调节池本体的内侧壁，所述驱动转盘转固定连接所述驱动减速电机的输出轴，所述驱动减速电机的机体固定连接所述缓冲调节池本体。
3.根据权利要求2所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节驱动结构还包括导向转盘，所述导向转盘转动连接所述缓冲调节池本体的内侧壁，所述导向转盘位于所述驱动转盘的上方设置，通过皮带缠绕通过所述导向转盘所述驱动转盘。
4.根据权利要求3所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节驱动结构还包括支撑转盘，所述支撑转盘转动连接所述缓冲调节池本体的内侧壁，所述支撑转盘位于所述驱动转盘的上方设置，所述皮带缠绕通过所述支撑转盘。
5.根据权利要求1所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节伸缩杆包括上端伸缩套筒和下端伸缩套筒，所述上端伸缩套筒的上端转动连接所述缓冲调节驱动结构，所述上端伸缩套筒的下端滑动连接所述下端伸缩套筒，所述下端伸缩套筒的下端转动连接所述缓冲调节池本体。
6.根据权利要求5所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节伸缩杆还包括伸缩滑杆，所述伸缩滑杆的上端部滑动连接所述上端伸缩套筒，所述伸缩滑杆的下端滑动连接所述下端伸缩套筒。
7.根据权利要求6所述的化工无机废水零排放处理装置，其特征在于：所述调节吸附板件固定连接所述伸缩滑杆，所述调节吸附板的延伸方向平行所述伸缩滑杆的延伸方向设置，所述调节吸附板件位于所述伸缩滑杆朝向所述缓冲调节池本体的无机废水进液口的一侧设置。
8.根据权利要求1所述的化工无机废水零排放处理装置，其特征在于：所述缓冲过滤板件包括连接安装座和过滤网板，所述连接安装座的一端固定连接所述伸缩滑杆，所述连接安装座的另一端固定连接所述过滤网板，所述过滤网板的延伸方向平行所述调节吸附板的延伸方向设置。
9.根据权利要求8所述的化工无机废水零排放处理装置，其特征在于：所述缓冲过滤板件还包括缓冲板件，所述缓冲板件固定连接所述过滤网板，所述缓冲板件位于所述过滤网板朝向所述缓冲调节池本体的无机废水进液口的一侧设置。
10.根据权利要求1所述的化工无机废水零排放处理装置，其特征在于：所述缓冲调节池本体具有无机废水进液口和无机废水排液口，所述无机废水进液口位于所述缓冲调节池本体的顶端部设置，所述无机废水排液口位于所述缓冲调节池本体的底端部设置。
发明内容
针对现有技术的不足，本发明公开一种化工无机废水零排放处理装置，能够解决现有技术缺少大于缓冲调节池的利用的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
一种化工无机废水零排放处理装置，包括缓冲调节池本体、缓冲调节驱动结构、缓冲调节伸缩杆、调节吸附板件和缓冲过滤板件，缓冲调节驱动结构位于缓冲调节池本体的顶端部设置，缓冲调节伸缩杆的顶端部转动连接缓冲调节驱动结构，缓冲调节伸缩杆的底端部转动连接缓冲调节池本体，缓冲调节驱动结构驱动缓冲调节伸缩杆往复转动的同时伸缩，调节吸附板件位于缓冲调节伸缩杆设置，调节吸附板件位于缓冲调节池本体的无机废水进液口和缓冲调节池本体的无机废水排液口之间设置，缓冲过滤板件位于调节吸附板件朝向缓冲调节池本体的无机废水进液口一侧设置。
优选的技术方案，缓冲调节驱动结构包括驱动转盘和驱动减速电机，驱动转盘转动连接缓冲调节池本体的内侧壁，驱动转盘转固定连接驱动减速电机的输出轴，驱动减速电机的机体固定连接缓冲调节池本体。
进一步优选的技术方案，缓冲调节驱动结构还包括导向转盘，导向转盘转动连接缓冲调节池本体的内侧壁，导向转盘位于驱动转盘的上方设置，通过皮带缠绕通过导向转盘驱动转盘。
更进一步优选的技术方案，缓冲调节驱动结构还包括支撑转盘，支撑转盘转动连接缓冲调节池本体的内侧壁，支撑转盘位于驱动转盘的上方设置，皮带缠绕通过支撑转盘。
优选的技术方案，缓冲调节伸缩杆包括上端伸缩套筒和下端伸缩套筒，上端伸缩套筒的上端转动连接缓冲调节驱动结构，上端伸缩套筒的下端滑动连接下端伸缩套筒，下端伸缩套筒的下端转动连接缓冲调节池本体。
进一步优选的技术方案，缓冲调节伸缩杆还包括伸缩滑杆，伸缩滑杆的上端部滑动连接上端伸缩套筒，伸缩滑杆的下端滑动连接下端伸缩套筒。
更进一步优选的技术方案，调节吸附板件固定连接伸缩滑杆，调节吸附板的延伸方向平行伸缩滑杆的延伸方向设置，调节吸附板件位于伸缩滑杆朝向缓冲调节池本体的无机废水进液口的一侧设置。
优选的技术方案，缓冲过滤板件包括连接安装座和过滤网板，连接安装座的一端固定连接伸缩滑杆，连接安装座的另一端固定连接过滤网板，过滤网板的延伸方向平行调节吸附板的延伸方向设置。
进一步优选的技术方案，缓冲过滤板件还包括缓冲板件，缓冲板件固定连接过滤网板，缓冲板件位于过滤网板朝向缓冲调节池本体的无机废水进液口的一侧设置。
优选的技术方案，缓冲调节池本体具有无机废水进液口和无机废水排液口，无机废水进液口位于缓冲调节池本体的顶端部设置，无机废水排液口位于缓冲调节池本体的底端部设置。
本发明公开一种化工无机废水零排放处理装置，具有以下优点：
通过设置的缓冲调节池本体对无机废水进行容纳，无机废水通过缓冲调节池本体的同时可以进行预处理，完成对无机废水的吸附和过滤作业。通过设置的缓冲调节驱动结构可以驱动缓冲调节伸缩杆对无机废水进行搅拌，搅拌的同时降低无机废水的流速以提高对无机废水的预处理时间。通过设置的调节吸附板件和缓冲过滤板件对无机废水进行吸附和过滤，吸附并过滤无机废水内的杂质，实现对无机废水的预处理。
（发明人：余春华;陶讯虎;颜崇威）
