申请日2021.08.09
公开日期2021.12.31
IPC分类C02F9/04
摘要
本实用新型公开了一种糊树脂聚合釜清洗水再生系统，其包括污水池、管道混合器、反应池、分离装置、清水池和清水泵，污水池的出口通过管路与管道混合器的进口管路连通，管道混合器的出口与反应池的进口管路连通，反应池的出口与分离装置的进口管路连通，分离装置的排液口与过滤装置的进口管路连通，过滤装置的出口与清水池的进口管路连通，清水池的出口与清水泵的进口管路连通，清水泵的出口通过回收管与清洗水罐的进口连通。优点：将清釜水絮凝、分离和过滤后用作清洗水罐的补充水，一方面可减少循环水消耗，降低生产成本；另一方面可以提高进入后续废水净化系统的水质，降低废水净化系统的负荷，进一步降低生产成本。
权利要求
1.糊树脂聚合釜清洗水再生系统，其特征在于，其包括污水池、管道混合器、反应池、分离装置、过滤装置、清水池和清水泵，聚合釜的排水口与所述污水池的进口管路连通，所述污水池的出口通过管路与所述管道混合器的进口管路连通，所述管道混合器的出口与所述反应池的进口管路连通，所述反应池的出口与所述分离装置的进口管路连通，所述分离装置的排液口与所述过滤装置的进口管路连通，所述过滤装置的出口与所述清水池的进口管路连通，所述清水池的出口与所述清水泵的进口管路连通，所述清水泵的出口通过回收管与清洗水罐的进口连通，在回收管上安装有回收控制阀。
2.根据权利要求1所述的糊树脂聚合釜清洗水再生系统，其特征在于，所述分离装置的排泥口与污泥浓缩装置的进口管路连通，所述污泥浓缩装置的排泥口与板框压滤机的进口管路连通，所述污泥浓缩装置的排液口和所述板框压滤机的排液口均与所述污水池的进口管路连通。
3.根据权利要求1或2所述的糊树脂聚合釜清洗水再生系统，其特征在于，所述清水池的出口与反冲洗泵的进口管路连通，所述反冲洗泵的出口与所述过滤装置的反冲洗口管路连通。
4.根据权利要求1或2所述的糊树脂聚合釜清洗水再生系统，其特征在于，所述清水泵的出口通过回流管与所述清水池的进口连通，在所述回流管上安装有回流控制阀。
5.根据权利要求3所述的糊树脂聚合釜清洗水再生系统，其特征在于，所述清水泵的出口通过回流管与所述清水池的进口连通，在所述回流管上安装有回流控制阀。
说明书
糊树脂聚合釜清洗水再生系统
技术领域：
本实用新型涉及糊树脂生产技术领域，具体地说涉及一种糊树脂聚合釜清洗水再生系统。
背景技术：
糊树脂聚合釜放料后，需要通过高压清洗水泵将清洗水罐中的清洗水送到聚合釜内，对聚合釜内壁进行清洗，清洗水罐由循环水系统补水，每次清釜用水大约需要15吨工业水/釜，循环水消耗量大，成本高；且清釜后的废水中胶乳含量大，若直接送到废水处理系统进行处理，将增大废水处理系统的负荷，增加成本，同时加大系统故障率，影响系统正常运行。
实用新型内容：
本实用新型的目的在于提供一种降低成本的糊树脂聚合釜清洗水再生系统。

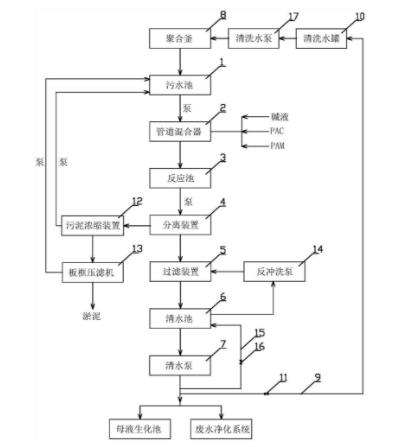

本实用新型由如下技术方案实施：糊树脂聚合釜清洗水再生系统，其包括污水池、管道混合器、反应池、分离装置、过滤装置、清水池和清水泵，聚合釜的排水口与所述污水池的进口管路连通，所述污水池的出口通过管路与所述管道混合器的进口管路连通，所述管道混合器的出口与所述反应池的进口管路连通，所述反应池的出口与所述分离装置的进口管路连通，所述分离装置的排液口与所述过滤装置的进口管路连通，所述过滤装置的出口与所述清水池的进口管路连通，所述清水池的出口与所述清水泵的进口管路连通，所述清水泵的出口通过回收管与清洗水罐的进口连通，在回收管上安装有回收控制阀。
进一步的，所述分离装置的排泥口与污泥浓缩装置的进口管路连通，所述污泥浓缩装置的排泥口与板框压滤机的进口管路连通，所述污泥浓缩装置的排液口和所述板框压滤机的排液口均与所述污水池的进口管路连通。
进一步的，所述清水池的出口与反冲洗泵的进口管路连通，所述反冲洗泵的出口与所述过滤装置的反冲洗口管路连通。
进一步的，所述清水泵的出口通过回流管与所述清水池的进口连通，在所述回流管上安装有回流控制阀。
本实用新型的优点：将清釜水絮凝、分离和过滤后用作清洗水罐的补充水，一方面可减少循环水消耗，降低生产成本；另一方面可以提高进入后续废水净化系统的水质，降低废水净化系统的负荷，进一步降低生产成本。
（发明人：刘梦启; 周盟; 康乐华; 陈欣; 罗元纯; 王群; 易艳飞; 杨凯; 吕凯; 周振华; 谈国雄; 朱伟）
