申请日2021.08.06
公开日期2021.12.31
IPC分类B01D36/00
摘要
本实用新型属于油水分离一体机领域，具体的说是水槽型油水分离一体机，包括放置水槽，所述放置水槽的内壁固定连接有滤篮，所述滤篮的下方固定连接有下水口；通过放置水槽、滤篮、下水口、管道、集油仓、分离仓、废水仓和加热棒相互配合连接使用，实现了使用时讲污水通过放置水槽进行倒入，通过滤篮能够将污水内部的残渣进行过滤掉，内部的油水混合物通过下水口和管道进行输送内部，经过内部集油仓、分离仓和废水仓的储存，内部采用油的漂浮原理，使油始终处于分离仓内部，通过内部的加热棒进行温度的保持，避免油凝固的功能，解决了原有的设备不方便进行使用，内部的油不易进行处理的问题，提高了安装运行的效率。
权利要求
1.水槽型油水分离一体机，其特征在于：包括放置水槽(1)，所述放置水槽(1)的内壁固定连接有滤篮(2)，所述滤篮(2)的下方固定连接有下水口(3)，所述下水口(3)的下方固定连接有管道(10)，所述管道(10)的一端固定连接有箱体(11)，所述箱体(11)的正面固定连接有刮刀视镜(12)，所述箱体(11)的一侧固定连接有油阀(13)，所述箱体(11)的一侧固定连接有排污阀(14)，所述排污阀(14)的上方固定连接有连接管(15)，所述箱体(11)的内壁固定加热棒(16)，所述箱体(11)的下方固定连接有排水管(21)，所述放置水槽(1)与滤篮(2)之间通过卡合相连接；
所述放置水槽(1)与下水口(3)之间构成为圆形的孔，所述下水口(3)的外部尺寸与管道(10)的内部尺寸之间相吻合，所述管道(10)与箱体(11)之间通过卡合相连接，所述箱体(11)与油阀(13)之间紧密贴合，所述箱体(11)之间通过与排污阀(14)和连接管(15)之间相连接。

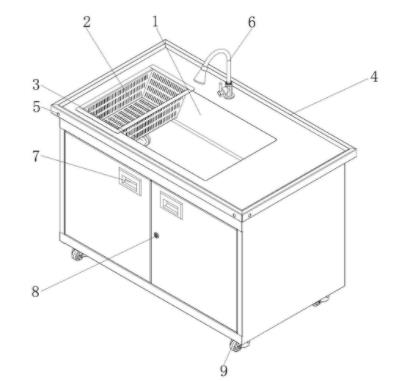

2.根据权利要求1所述的水槽型油水分离一体机，其特征在于：所述放置水槽(1)的外壁固定连接有台面(4)，且台面(4)的外壁固定连接有螺栓(5)，且放置水槽(1)的一侧固定连接有水龙头(6)。
3.根据权利要求2所述的水槽型油水分离一体机，其特征在于：所述台面(4)的下方固定连接有拉手(7)，且拉手(7)的下方固定连接有门锁(8)，且门锁(8)的下方活动连接有脚轮(9)。
4.根据权利要求1所述的水槽型油水分离一体机，其特征在于：所述箱体(11)包含有集油仓(1101)、第一流动槽(1102)、分离仓(1103)、第二流动槽(1104)、对接槽(1105)、悬浮球(1106)和废水仓(1107)，且集油仓(1101)的一侧开设有第一流动槽(1102)，且集油仓(1101)的外壁固定连接有分离仓(1103)。
5.根据权利要求4所述的水槽型油水分离一体机，其特征在于：所述分离仓(1103)的一侧开设有第二流动槽(1104)，且第二流动槽(1104)的上方开设有对接槽(1105)，且对接槽(1105)的一侧固定连接有悬浮球(1106)，且分离仓(1103)的外壁固定连接有废水仓(1107)。
6.根据权利要求1所述的水槽型油水分离一体机，其特征在于：所述连接管(15)的上方固定连接有排空阀(22)，且排空阀(22)的一侧固定连接有液位警报(17)。
7.根据权利要求6所述的水槽型油水分离一体机，其特征在于：所述液位警报(17)的一侧固定连接有温控按钮(18)，且温控按钮(18)为TSO50SR温控按钮(18)。
8.根据权利要求7所述的水槽型油水分离一体机，其特征在于：所述温控按钮(18)的上方固定连接有保护开关(19)，且保护开关(19)的一侧固定连接有时间控制器(20)，且时间控制器(20)为NBL325-3时间控制器(20)。
说明书
水槽型油水分离一体机
技术领域
本实用新型涉及油水分离一体机领域，具体是水槽型油水分离一体机。
背景技术
油水分离主要是根据水和油的密度差或者化学性质不同，利用重力沉降原理或者其他物化反应去除杂质或完成油份和水份的分离。
在进行使用时通过设备进行放置水槽的放置连接使用，通过设备进行水和油的水利，同时内部能够持续性进行使用，并且能够使用设备进行调整时间短时间，使操作起来更加简单方便。
现有的油水分离一体机使用不够方便，操作起来不够简单快捷，浪费操作使用时间，同时需要人工手动进行调节使用，实用性不够高的缺点；
因此，针对上述问题提出水槽型油水分离一体机。
实用新型内容
为了弥补现有技术的不足，解决油水分离一体机使用不够方便，操作起来不够简单快捷，浪费操作使用时间，同时需要人工手动进行调节使用，实用性不够高的问题，本实用新型提出水槽型油水分离一体机。
本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的水槽型油水分离一体机，包括放置水槽，所述放置水槽的内壁固定连接有滤篮，所述滤篮的下方固定连接有下水口，所述下水口的下方固定连接有管道，所述管道的一端固定连接有箱体，所述箱体的正面固定连接有刮刀视镜，所述箱体的一侧固定连接有油阀，所述箱体的一侧固定连接有排污阀，所述排污阀的上方固定连接有连接管，所述箱体的内壁固定加热棒，所述箱体的下方固定连接有排水管，所述放置水槽与滤篮之间通过卡合相连接。
所述放置水槽与下水口之间构成为圆形的孔，所述下水口的外部尺寸与管道的内部尺寸之间相吻合，所述管道与箱体之间通过卡合相连接，所述箱体与油阀之间紧密贴合，所述箱体之间通过与排污阀和连接管之间相连接。
优选的，所述放置水槽的外壁固定连接有台面，且台面的外壁固定连接有螺栓，且放置水槽的一侧固定连接有水龙头，通过放置水槽进行内部的污水倒入，使操作更加快捷。
优选的，所述台面的下方固定连接有拉手，且拉手的下方固定连接有门锁，且门锁的下方活动连接有脚轮，通过门锁进行开锁，然后拉动拉手进行打开使用，提高设备使用的安全性。
优选的，所述箱体包含有集油仓、第一流动槽、分离仓、第二流动槽、对接槽、悬浮球和废水仓，且集油仓的一侧开设有第一流动槽，且集油仓的外壁固定连接有分离仓，通过集油仓进行内部混合物的储存，通过第一流动槽进入到分离仓内部进行油和水的分离。
优选的，所述分离仓的一侧开设有第二流动槽，且第二流动槽的上方开设有对接槽，且对接槽的一侧固定连接有悬浮球，且分离仓的外壁固定连接有废水仓，通过对接槽进行内部的油排出使用，同时内部的水进入到废水仓内部进行排出处理。
优选的，所述连接管的上方固定连接有排空阀，且排空阀的一侧固定连接有液位警报，通过排空阀内部污水的排空使用，使设备能够自动运行，减少人力使用。
优选的，所述液位警报的一侧固定连接有温控按钮，且温控按钮为TSOSR温控按钮，通过温控按钮进行操作，使内部的加热棒能够持续保持在设定温度上。
优选的，所述温控按钮的上方固定连接有保护开关，且保护开关的一侧固定连接有时间控制器，且时间控制器为NBL-时间控制器，通过时间控制器进行设备的调整，使设备能够自动时间短的设备使用，使操作更加轻松方便。
本实用新型的有益之处在于：
1.本实用新型通过放置水槽、滤篮、下水口、管道、集油仓、分离仓、废水仓和加热棒相互配合连接使用，实现了使用时讲污水通过放置水槽进行倒入，通过滤篮能够将污水内部的残渣进行过滤掉，内部的油水混合物通过下水口和管道进行输送内部，经过内部集油仓、分离仓和废水仓的储存，内部采用油的漂浮原理，使油始终处于分离仓内部，通过内部的加热棒进行温度的保持，避免油凝固的功能，解决了原有的设备不方便进行使用，内部的油不易进行处理的问题，提高了安装运行的效率；
2.本实用新型通过拉手、门锁、脚轮、刮刀视镜、油阀、排污阀、液位警报和时间控制器的相互配合连接使用，实现了通过底部的脚轮进行移动，操作时通过门锁进行打开，然后拉动拉手，通过刮刀视镜旋转进行查看内部油的位置，然后手动打开油阀和排污阀进行内部油和污水的排放，同时能够通过操作时间控制器进行自动运行，解决了原有的设备只能够进行手动操作，实用性不够高的问题，提高了运行使用的适应性。
（发明人：高平中）
