申请日2021.06.15
公开日期2021.12.14
IPC分类H02J7/35;C02F9/08
摘要
本实用新型公开了一种太阳能污水处理装置，包括污水处理箱，污水处理箱内壁中部的两侧分别固定设置有第一隔板和第二隔板，污水处理箱的内部通过第一隔板和第二隔板从左到右依次分隔为沉淀室、降解室和杀毒室，本实用新型一种太阳能污水处理装置，通过光伏转换器来将太阳能板所吸收的太阳能转换为电能储存到蓄电池中，能够大大节约电力资源，更加的节能环保，可以通过第一电机驱动太阳能板随着时间的推移而转动，来捕捉最好的光线角度，提高太阳能的吸收效率通过第二电机带动若干个搅拌叶片转动来对降解室内部的液体进行全方位的搅拌，来保证污水与降解物质得到充分的混合接触，进而保证污水中微生物的完全降解。
权利要求

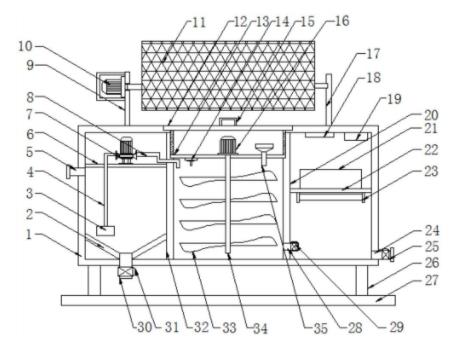

1.一种太阳能污水处理装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)内壁中部的两侧分别固定设置有第一隔板(20)和第二隔板(32)，所述污水处理箱(1)的内部通过第一隔板(20)和第二隔板(32)从左到右依次分隔为沉淀室、降解室和杀毒室，所述沉淀室的顶部固定设置有第一安装板(6)，所述第一安装板(6)顶端的中部固定安装有水泵(7)，所述水泵(7)的进水端固定连通有进水管(4)，所述进水管(4)的一端穿过第一安装板(6)固定连通有过滤罐(3)，所述过滤罐(3)内壁的两侧均固定设置有安装座(38)，两个所述安装座(38)之间从上到下依次固定设置有砂砾筛网(41)、活性炭吸附网(40)和过滤网(39)，所述水泵(7)的出水端固定连通有出水管(8)，所述出水管(8)的一端穿过第二隔板(32)延伸至降解室的中部，所述降解室内壁的顶部滑动设置有第二安装板(13)，所述第二安装板(13)顶端的中部固定安装有第二电机(16)，所述第二电机(16)的输出端穿过第二安装板(13)固定连接有搅拌杆(34)，所述搅拌杆(34)的两侧均固定连接有搅拌叶片(33)，所述第二安装板(13)底端的一侧固定安装有水位传感器(14)，所述第二安装板(13)顶端的一侧固定连通有进料斗(35)，所述降解室一侧的底端固定连通有导水管(28)，所述导水管(28)的一端穿过第一隔板(20)延伸至杀毒室的底部，所述导水管(28)的中部固定设置有第二电磁阀(29)，所述杀毒室的中部固定设置有第三安装板(22)，所述第三安装板(22)的底端固定设置有紫外线发射器(23)，所述第三安装板(22)的顶端固定安装有蓄电池(21)，所述杀毒室顶端的一侧固定安装有光伏转换器(19)，所述杀毒室一侧的底端固定连通有延伸至外界的排水管(24)，所述排水管(24)的中部固定设置有第一电磁阀(25)，所述污水处理箱(1)一端的顶部固定连通有注水管(5)，所述污水处理箱(1)顶端的两侧分别固定连接有第一侧板(9)和第二侧板(17)，所述第一侧板(9)的一侧固定安装有第一电机(10)，所述第一电机(10)的输出端穿过第一侧板(9)固定连接有连接杆，所述连接杆的一端固定连接有太阳能板(11)，所述太阳能板(11)的一端固定连接有转杆，所述转杆的一端与第二侧板(17)的一侧转动连接，所述杀毒室顶端的另一侧固定安装有控制器(18)，所述太阳能板(11)通过光伏转换器(19)与蓄电池(21)电性连接，所述水泵(7)、第一电机(10)、水位传感器(14)、第二电机(16)、紫外线发射器(23)、第一电磁阀(25)和第二电磁阀(29)均与控制器(18)电性连接。
2.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述污水处理箱(1)底端的四边角均固定连接有支柱(26)，四个所述支柱(26)的底端均固定设置在底板(27)的顶端。
3.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述降解室的顶端开设有卡槽，所述卡槽的底部卡合连接有盖板(12)，所述盖板(12)的顶端固定连接有把手(15)。
4.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述沉淀室的底部固定设置有V型板(2)，所述V型板(2)的底端固定连通有排污管(30)，所述排污管(30)的一端穿过污水处理箱(1)延伸至外界，所述排污管(30)的中部固定设置有第三电磁阀(31)，所述第三电磁阀(31)与控制器(18)电性连接。
5.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述第一电机(10)的表面固定设置有保护壳。
6.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述污水处理箱(1)一侧的顶部固定设置有观察窗(37)。
7.根据权利要求1所述的一种太阳能污水处理装置，其特征在于：所述污水处理箱(1)一侧的底部固定安装有开关(36)，所述控制器(18)通过开关(36)与蓄电池(21)电性连接。
说明书
一种太阳能污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种太阳能污水处理装置。
背景技术
随着生活水平的不断提高，我国城镇及农村生活污水产生越来越多，污水处理也越来越引起人们的重视，为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，但是现有的污水处理装置在处理污水的过程中会出现污水中微生物不能完全降解以及需要消耗大量的电力资源。
实用新型内容
本实用新型的目的在于提供一种太阳能污水处理装置，以解决上述背景技术中提出的污水中微生物不能完全降解以及需要消耗大量的电力资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种太阳能污水处理装置，包括污水处理箱，所述污水处理箱内壁中部的两侧分别固定设置有第一隔板和第二隔板，所述污水处理箱的内部通过第一隔板和第二隔板从左到右依次分隔为沉淀室、降解室和杀毒室，所述沉淀室的顶部固定设置有第一安装板，所述第一安装板顶端的中部固定安装有水泵，所述水泵的进水端固定连通有进水管，所述进水管的一端穿过第一安装板固定连通有过滤罐，所述过滤罐内壁的两侧均固定设置有安装座，两个所述安装座之间从上到下依次固定设置有砂砾筛网、活性炭吸附网和过滤网，所述水泵的出水端固定连通有出水管，所述出水管的一端穿过第二隔板延伸至降解室的中部，所述降解室内壁的顶部滑动设置有第二安装板，所述第二安装板顶端的中部固定安装有第二电机，所述第二电机的输出端穿过第二安装板固定连接有搅拌杆，所述搅拌杆的两侧均固定连接有搅拌叶片，所述第二安装板底端的一侧固定安装有水位传感器，所述第二安装板顶端的一侧固定连通有进料斗，所述降解室一侧的底端固定连通有导水管，所述导水管的一端穿过第一隔板延伸至杀毒室的底部，所述导水管的中部固定设置有第二电磁阀，所述杀毒室的中部固定设置有第三安装板，所述第三安装板的底端固定设置有紫外线发射器，所述第三安装板的顶端固定安装有蓄电池，所述杀毒室顶端的一侧固定安装有光伏转换器，所述杀毒室一侧的底端固定连通有延伸至外界的排水管，所述排水管的中部固定设置有第一电磁阀，所述污水处理箱一端的顶部固定连通有注水管，所述污水处理箱顶端的两侧分别固定连接有第一侧板和第二侧板，所述第一侧板的一侧固定安装有第一电机，所述第一电机的输出端穿过第一侧板固定连接有连接杆，所述连接杆的一端固定连接有太阳能板，所述太阳能板的一端固定连接有转杆，所述转杆的一端与第二侧板的一侧转动连接，所述杀毒室顶端的另一侧固定安装有控制器，所述太阳能板通过光伏转换器与蓄电池电性连接，所述水泵、第一电机、水位传感器、第二电机、紫外线发射器、第一电磁阀和第二电磁阀均与控制器电性连接。
作为本实用新型的一种优选技术方案，所述污水处理箱底端的四边角均固定连接有支柱，四个所述支柱的底端均固定设置在底板的顶端。
作为本实用新型的一种优选技术方案，所述降解室的顶端开设有卡槽，所述卡槽的底部卡合连接有盖板，所述盖板的顶端固定连接有把手。
作为本实用新型的一种优选技术方案，所述沉淀室的底部固定设置有V型板，所述V型板的底端固定连通有排污管，所述排污管的一端穿过污水处理箱延伸至外界，所述排污管的中部固定设置有第三电磁阀，所述第三电磁阀与控制器电性连接。
作为本实用新型的一种优选技术方案，所述第一电机的表面固定设置有保护壳。
作为本实用新型的一种优选技术方案，所述污水处理箱一侧的顶部固定设置有观察窗。
作为本实用新型的一种优选技术方案，所述污水处理箱一侧的底部固定安装有开关，所述控制器通过开关与蓄电池电性连接。
与现有技术相比，本实用新型的有益效果是：该装置将沉淀、过滤、降解和杀菌集为一体，大大提高污水处理的效率和效果，通过光伏转换器来将太阳能板所吸收的太阳能转换为电能储存到蓄电池中，能够大大节约电力资源，更加的节能环保，可以通过第一电机驱动太阳能板随着时间的推移而转动，来捕捉最好的光线角度，提高太阳能的吸收效率通过第二电机带动若干个搅拌叶片转动来对降解室内部的液体进行全方位的搅拌，来保证污水与降解物质得到充分的混合接触，进而保证污水中微生物的完全降解。
（发明人：李志强; 贺燕; 贺丽）
