申请日2021.06.04
公开日期2021.12.17
IPC分类B01D29/50;B01D29/64;B01D29/96;B01D29/03;B01D29/56
摘要

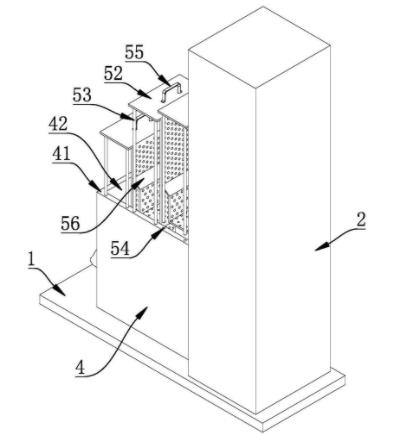

本公开中的一种农村生活污水处理装置，包括底座、设置于所述底座上的污水处理箱以及向所述污水处理箱供应污水的供水管，所述污水处理箱设置有进水接头，所述供水管通过所述进水接头与所述污水处理箱相通；所述供水管与所述进水接头之间设置有过滤箱，所述供水管内的污水通过所述过滤箱进入所述进水接头，所述过滤箱包括箱体，所述箱体内设置有过滤腔，所述过滤腔内设置有过滤网，所述过滤网至少有两个，至少两个所述过滤网沿所述过滤箱内的水流方向设置；至少两个过滤网可以方便地抽出过滤箱，在其中一个过滤网抽出过滤箱后不影响过滤箱的过滤性能，被抽出的过滤网可以方便地更换或维护，从而使得过滤网可以方便地更换。
权利要求
1.一种农村生活污水处理装置，其特征在于：包括底座、设置于所述底座上的污水处理箱以及向所述污水处理箱供应污水的供水管，所述污水处理箱设置有进水接头，所述供水管通过所述进水接头与所述污水处理箱相通；
所述供水管与所述进水接头之间设置有过滤箱，所述供水管内的污水通过所述过滤箱进入所述进水接头，所述过滤箱包括箱体，所述箱体内设置有过滤腔，所述过滤腔内设置有过滤网，所述过滤网至少有两个，至少两个所述过滤网沿所述过滤箱内的水流方向设置；
所述过滤网插接于过滤箱内，所述过滤网上设置有容纳杂质的网腔，所述网腔凸出所述过滤网，并且，所述网腔凸出所述过滤网的方向与所述过滤箱内的水流方向相反。
2.根据权利要求1所述的一种农村生活污水处理装置，其特征在于：所述过滤网上端设置有定位板，所述定位板定位所述过滤网位于所述过滤腔内的位置，所述过滤箱上设置有与所述过滤腔相通的开口，所述定位板覆盖一部分所述开口。
3.根据权利要求2所述的一种农村生活污水处理装置，其特征在于：所述定位板设置有定位柱，所述过滤箱的侧壁上设置有与所述定位柱配合的定位孔，所述定位柱与所述定位板为一体式结构，并且，所述定位柱凸出所述定位板的长度不小于所述过滤网凸出所述定位板的长度，所述定位孔与所述过滤腔不相通。
4.根据权利要求3所述的一种农村生活污水处理装置，其特征在于：所述定位柱有两根，两根所述定位柱平行设置，所述定位柱的横截面形状为圆形，所述过滤箱上设置有导向槽，所述导向槽与所述定位孔相通，所述定位柱远离所述定位板的一端设置有与所述导向槽配合的导向部。
5.根据权利要求4所述的一种农村生活污水处理装置，其特征在于：所述定位板上设置有手柄，所述手柄通过螺钉固定于所述定位板上，并且，所述定位板位于所述手柄与所述过滤网之间，所述手柄上设置有防滑套，所述防滑套上设置有防滑花纹，所述防滑花纹凹入所述防滑套内。
6.根据权利要求1所述的一种农村生活污水处理装置，其特征在于：所述网腔的上端设置有刮板，所述刮板远离所述网腔的一端与相邻的过滤网或过滤箱接触，所述过滤网倾斜设置，以使刮板刮除的杂质进入所述网腔。
7.根据权利要求6所述的一种农村生活污水处理装置，其特征在于：所述刮板通过螺钉固定于所述网腔上，所述刮板由远离网腔的一端向靠近所述网腔的一端逐渐变厚。
8.根据权利要求7所述的一种农村生活污水处理装置，其特征在于：所述网腔与所述过滤网为一体式结构，所述网腔由所述过滤网弯折形成。
说明书
一种农村生活污水处理装置
技术领域
本公开属于污水处理技术领域，具体涉及一种农村生活污水处理装置。
背景技术
随着人们生活条件的普遍提升，在农村生活中污水也越来越多，农村污水处理不好容易污染农村河流的清洁性，同时农村污水还会污染土地的质量，影响农作物的正常生长，因此需要一种农村生活污水处理装置来对生活污水进行净化处理，但是在现有生活中的农村生活污水处理装置结构过于复杂，而且由于农村生活污水中含有大量杂质，在污水处理装置对其进行接收处理时容易将污水处理装置内部堵塞，从而造成污水处理装置损坏，同时影响污水处理装置的正常工作，部分污水处理装置虽然设置有过滤网，但是在长时间的使用过程中过滤网容易造成堵塞及破损，在维护过程中过滤网更换十不方便，可能需要停机维护，从而使得污水处理装置维护困难。
实用新型内容
本公开提供了一种农村生活污水处理装置，旨在解决现有技术中污水处理装置中的过滤网更换困难的问题。
为了解决上述技术问题，本公开所采用的技术方案为：
一种农村生活污水处理装置，包括底座、设置于所述底座上的污水处理箱以及向所述污水处理箱供应污水的供水管，所述污水处理箱设置有进水接头，所述供水管通过所述进水接头与所述污水处理箱相通；
所述供水管与所述进水接头之间设置有过滤箱，所述供水管内的污水通过所述过滤箱进入所述进水接头，所述过滤箱包括箱体，所述箱体内设置有过滤腔，所述过滤腔内设置有过滤网，所述过滤网至少有两个，至少两个所述过滤网沿所述过滤箱内的水流方向设置；
所述过滤网插接于过滤箱内，所述过滤网上设置有容纳杂质的网腔，所述网腔凸出所述过滤网，并且，所述网腔凸出所述过滤网的方向与所述过滤箱内的水流方向相反。
进一步改进的方案：所述过滤网上端设置有定位板，所述定位板定位所述过滤网位于所述过滤腔内的位置，所述过滤箱上设置有与所述过滤腔相通的开口，所述定位板覆盖一部分所述开口。过滤网定位精度高，并且简化了过滤箱的结构。
进一步改进的方案：所述定位板设置有定位柱，所述过滤箱的侧壁上设置有与所述定位柱配合的定位孔，所述定位柱与所述定位板为一体式结构，并且，所述定位柱凸出所述定位板的长度不小于所述过滤网凸出所述定位板的长度，所述定位孔与所述过滤腔不相通。过滤网易于与过滤箱装配。
进一步改进的方案：所述定位柱有两根，两根所述定位柱平行设置，所述定位柱的横截面形状为圆形，所述过滤箱上设置有导向槽，所述导向槽与所述定位孔相通，所述定位柱远离所述定位板的一端设置有与所述导向槽配合的导向部。定位柱易于与定位孔装配。
进一步改进的方案：所述定位板上设置有手柄，所述手柄通过螺钉固定于所述定位板上，并且，所述定位板位于所述手柄与所述过滤网之间，所述手柄上设置有防滑套，所述防滑套上设置有防滑花纹，所述防滑花纹凹入所述防滑套内。过滤网易于操作。
进一步改进的方案：所述网腔的上端设置有刮板，所述刮板远离所述网腔的一端与相邻的过滤网或过滤箱接触，所述过滤网倾斜设置，以使刮板刮除的杂质进入所述网腔。刮板可以刮除残留的杂质，优化了过滤箱的过滤能力。
进一步改进的方案：所述刮板通过螺钉固定于所述网腔上，所述刮板由远离网腔的一端向靠近所述网腔的一端逐渐变厚。
进一步改进的方案：所述网腔与所述过滤网为一体式结构，所述网腔由所述过滤网弯折形成。简化了过滤网的结构，降低了过滤网的加工成本。
本公开的有益效果为：
一种农村生活污水处理装置，包括底座、设置于所述底座上的污水处理箱以及向所述污水处理箱供应污水的供水管，所述污水处理箱设置有进水接头，所述供水管通过所述进水接头与所述污水处理箱相通；
所述供水管与所述进水接头之间设置有过滤箱，所述供水管内的污水通过所述过滤箱进入所述进水接头，所述过滤箱包括箱体，所述箱体内设置有过滤腔，所述过滤腔内设置有过滤网，所述过滤网至少有两个，至少两个所述过滤网沿所述过滤箱内的水流方向设置；
所述过滤网插接于过滤箱内，所述过滤网上设置有容纳杂质的网腔，所述网腔凸出所述过滤网，并且，所述网腔凸出所述过滤网的方向与所述过滤箱内的水流方向相反。
至少两个过滤网可以方便地抽出过滤箱，在其中一个过滤网抽出过滤箱后不影响过滤箱的过滤性能，被抽出的过滤网可以方便地更换或维护，从而使得过滤网可以方便地更换，并且，农村生活污水处理装置可以不停机维护过滤网，优化了过滤箱的性能。
（发明人：史蓉; 沈皇洁; 金叶; 丁晨辉; 许慧文）
