申请日2021.06.07
公开日期2021.12.14
IPC分类C02F9/02
摘要
本实用新型公开了一种厨余污水过滤装置，包括过滤箱、设备箱以及储水箱，过滤箱上设有入水管、吸油泵、储油箱、导流板、输水管、过滤组、插口、插槽、污水本体，吸油泵和储油箱之间设有输油管，设备箱内设有气浮发生器，气浮发生器上设有主气管，主气管上设有分气管，分气管上设有排气孔，储水箱上设有进水口、排水阀，输水管上设有阀门，过滤组由外壳、滤网、拉环组成。极大的提高了对厨余污水的滤渣油水分离的性能质量，避免具有杂质以及油份的厨余污水直接排出而造成后期排污管道的阻塞，实现了过滤组的方便拆掉并进行倒渣以及清洗，提高了过滤组的使用寿命以及灵活性。
权利要求

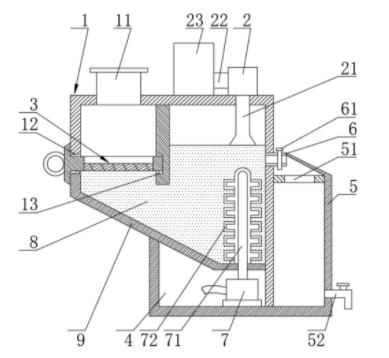

1.一种厨余污水过滤装置，包括过滤箱(1)、设备箱(4)以及储水箱(5)，其特征在于：所述过滤箱(1)上设有入水管(11)、吸油泵(2)、储油箱(23)、导流板(9)、输水管(6)、过滤组(3)、插口(12)、插槽(13)、污水本体(8)，所述吸油泵(2)和储油箱(23)之间设有输油管(22)，所述设备箱(4)内设有气浮发生器(7)，所述气浮发生器(7)上设有主气管(71)，所述主气管(71)上设有分气管(72)，所述分气管(72)上设有排气孔(721)，所述储水箱(5)上设有进水口(51)、排水阀(52)，所述输水管(6)上设有阀门(61)，所述过滤组(3)由外壳(31)、滤网(32)、拉环(33)组成。
2.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述外壳(31)穿过插口(12)并与插槽(13)插接，所述插口(12)和插槽(13)的内壁面均设有阻尼垫(121)。
3.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述插口(12)和插槽(13)的侧面均为长条状结构。
4.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述主气管(71)插入到过滤箱(1)内，所述分气管(72)为左右对称的两组，每组数量为竖向排列的六个。
5.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述排气孔(721)贯通分气管(72)并与主气管(71)的内腔连通。
6.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述导流板(9)与水平面的夹角为四十五度。
7.根据权利要求1所述的一种厨余污水过滤装置，其特征在于：所述吸油泵(2)的下端连接有吸油管(21)，所述吸油管(21)的下端面与污水本体(8)的水平面接触贴合。
说明书
一种厨余污水过滤装置
技术领域
本实用新型属于污水处理技术领域，具体为一种厨余污水过滤装置。
背景技术
厨余垃圾处理机是将广泛的处理熟厨剩菜、剩饭、菜叶包括生厨余垃圾包括果皮、鱼刺、菜梗、蛋壳、茶渣、骨、贝壳等进行研磨成粉末，然后再过滤并通过排水管道排出。
可是，现有的用于厨余污水的过滤装置，其对于厨余污水的滤渣油水分离的性能质量较低，进而会造成后期排污管道的阻塞情况。
实用新型内容
本实用新型的目的在于提供一种厨余污水过滤装置，以解决现有技术中其对于厨余污水的滤渣油水分离的性能质量较低进而会造成后期排污管道的阻塞情况的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厨余污水过滤装置，包括过滤箱、设备箱以及储水箱，所述过滤箱上设有入水管、吸油泵、储油箱、导流板、输水管、过滤组、插口、插槽、污水本体，所述吸油泵和储油箱之间设有输油管，所述设备箱内设有气浮发生器，所述气浮发生器上设有主气管，所述主气管上设有分气管，所述分气管上设有排气孔，所述储水箱上设有进水口、排水阀，所述输水管上设有阀门，所述过滤组由外壳、滤网、拉环组成，本新型所使用到的结构件，除特殊说明，均采用304不锈钢材质制成，强度高，耐锈蚀，易焊接加工。
优选的，所述外壳穿过插口并与插槽插接，所述插口和插槽的侧面均为长条状结构，所述插口和插槽的内壁面均设有阻尼垫，阻尼垫为硅橡胶垫，具有粘黏性阻尼效果，实现外壳的稳定插接安装。
优选的，所述气浮发生器的型号为XJD500，吸油泵的型号为XL-B01-S，两者自带开关，两者均通过导线连接到外部供电排插，排水阀和阀门均为常用管道阀门，当储水箱储满水后可以打开排水阀将水排入到排污管道。
优选的，所述主气管插入到过滤箱内，所述分气管为左右对称的两组，每组数量为竖向排列的六个，所述排气孔贯通分气管并与主气管的内腔连通，极大的提高了对厨余污水内油份的升浮效果。
优选的，所述导流板与水平面的夹角为四十五度，起到对过滤后污水的导流效果，并将污水过滤到右下方的主气管底部，进而提高对厨余污水内的油份进行有效升浮效果。
优选的，所述吸油管的下端面与污水本体的水平面接触贴合，保证将升浮到污水本体水平面上的油份进行有效吸除。
与现有技术相比，本实用新型的有益效果是：
通过在过滤箱内设置的过滤组、吸油结构以及具有多个分气管的气浮发生器结构，并设置有储油箱以及储水箱，实现了厨余污水先进行有效滤渣，然后通过气浮发生器进行有效的油水分离，并将分离后的油水进行储存，极大的提高了对厨余污水的滤渣油水分离的性能质量，避免具有杂质以及油份的厨余污水直接排出而造成后期排污管道的阻塞，另外，设置的可拆卸式过滤组结构，实现了过滤组的方便拆掉并进行倒渣以及清洗，提高了过滤组的使用寿命以及灵活性。
（发明人：周小懿; 熊思雅）
